故障现象

飞利浦 EPIQ7 机器开机显示器与触摸屏均无显示，控制面板按键灯亮，机器无法正常使用。（如视频所示）。

故障分析及处理

维修过程：

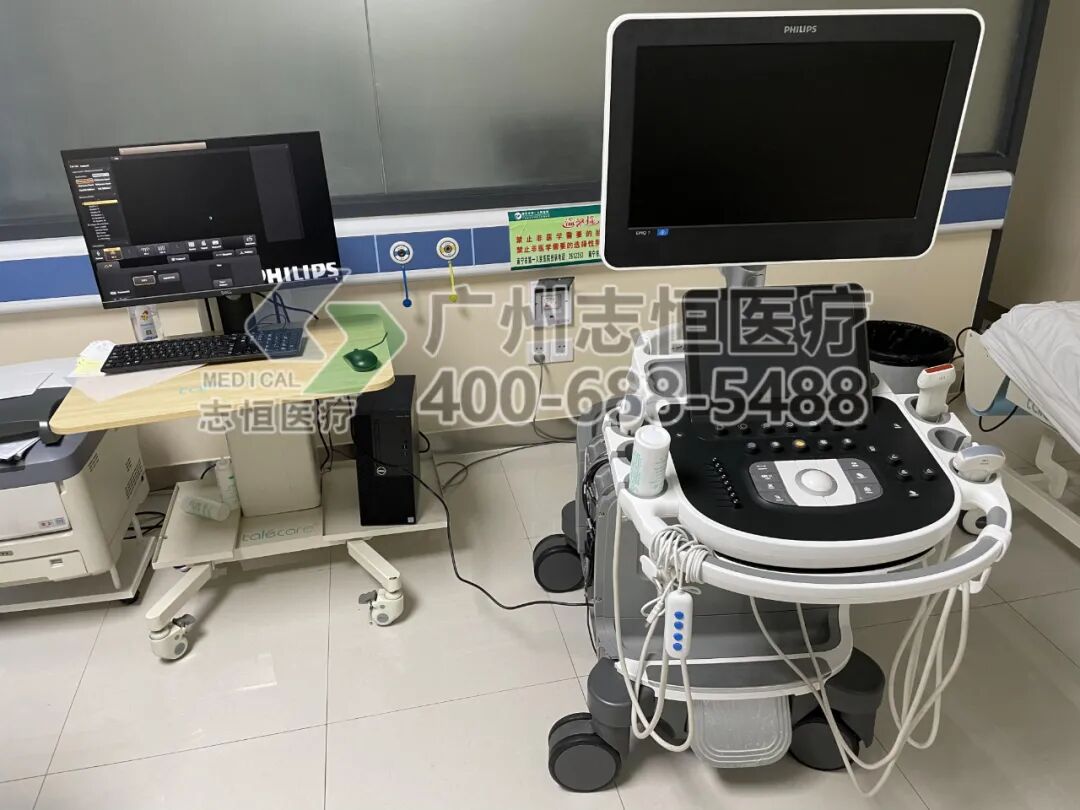

1、机器开机后虽然显示器与触摸屏均无显示，但控制面板各功能按键灯亮，且使用color血流模式及冻结均由反应，说明机器已完全启动进入超声界面，但无法显示。从PC主板视频端口外接显示器，显示器正常，进一步说明机器已完成启动。

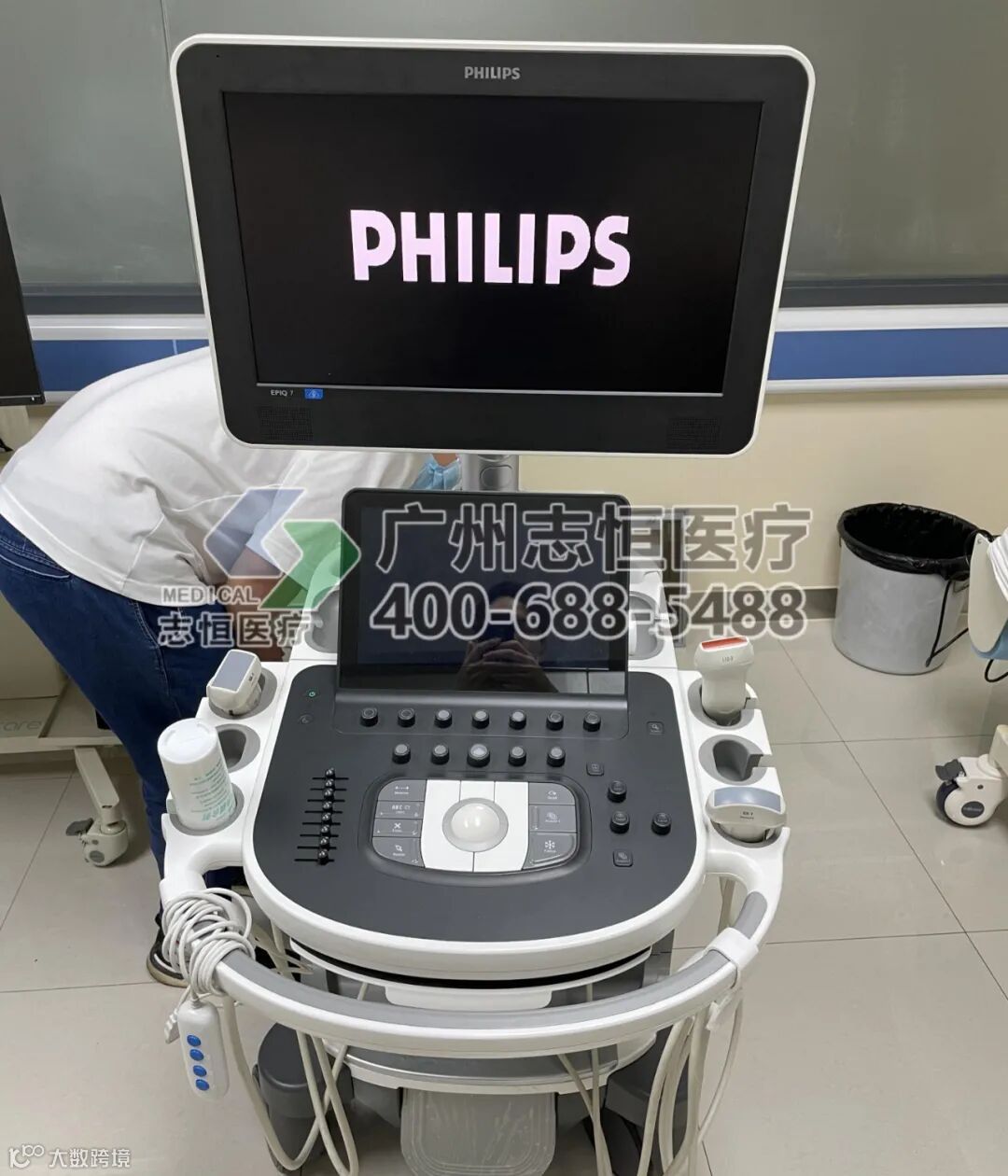

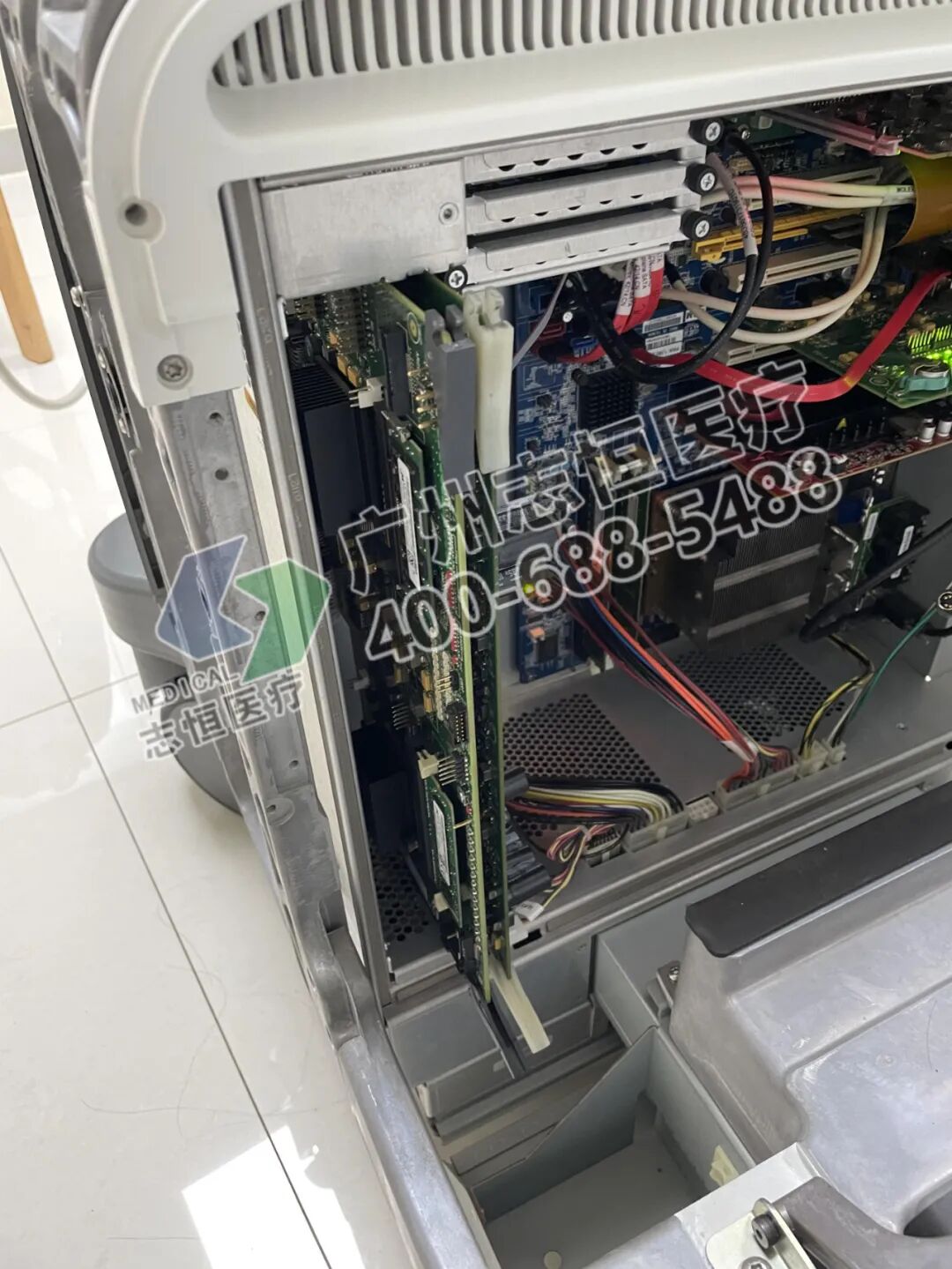

2、显示器视频信号由PC后端内的显卡输出，初步怀疑为显卡故障，但更换显卡后，机器开机现象维持原样，排除显卡故障。为了进一步确认故障是否为PC后端部分引起，因此拔除ACB板和PRB板，断开前后端连接进行测试，测试结果为机器开机显示器显示PHILIPS logo，虽然机器无法完全开启，但可确认PC后端正常。

3、将ACB板和PRB板重新安装后，机器正常启动显示并进入超声界面，推测机器原来ACB板和PRB板可能存在拔插问题。机器正常启动后发现所有探头图像均在相同位置存在亮道，判断为机器前端发射接收部分存在故障。

4、进入机器后台登录后进行自检，自检结果为CB通道板存在故障，即前端ACQ板故障。

5、更换ACQ板后，机器所有探头图像均正常。

维修结果

更换ACQ板后，机器恢复正常使用。
