超声案例：GE LOGIQ E9 开机报系统错误

匠医工医械服务平台

2021-07-20

导读：匠医工医械售后服务平台

故障现象

GE LOGIQ E9 彩超机器开机报系统错误。

故障分析及处理

维修过程：

如图所示，开机报系统错误，单独看报错界面，没有任何头绪，软硬件的故障都有可能造成此报错，且进不去系统进行硬件自检。所以先考虑电源、GTX、MRX问题，依次对这些硬件进行排查：

1、首先检测电源，更换电源，开机重启，发现故障依旧，初步排除该故障跟电源无关。

2、其次，检测MRX板，MRX板结合了DRX、GRX以及GFI，具有接收处理信号的作用，将一块测试OK的板子更换到设备上，故障依旧，所以排除MRX故障的可能。

3、再次，检测GTX板，该板具有发送信号的作用，在设备上一共有三块，将这三块板子全部拆下来，用一块测试好的GTX板分别测这对应的三个接口，结果全部报系统错误，正常情况下单独装一块GTX板子，只会存在回声区有缺失，不会报错，所以初步排除该错误与GTX无关。

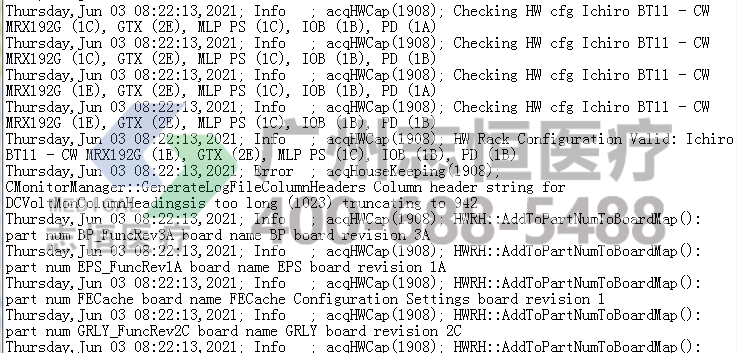

4、最后，下载log文件来查看报错日志，发现GFI报错，而GFI是集成到MRX上的，但MRX已经验证OK，所以考虑到给MRX供电的PD板供电不足导致，更换PD板，故障解决。

维修结果

更换PD板，故障解决。
