作者：朱宗达，梁竞翔，邓祯祥，许海树，景小军，胡永狮

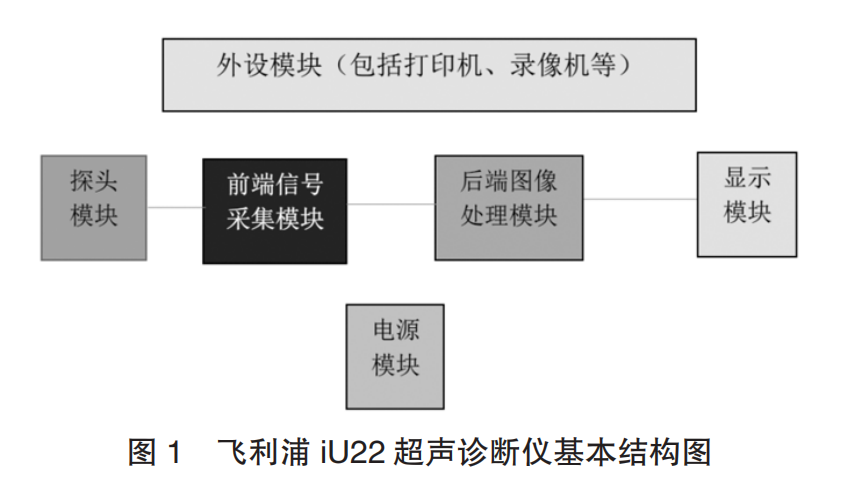

随着超声诊断技术的逐步发展，超声设备以操作便捷、快速成像、无创、实时、经济等特点，在各级医疗机构的临床使用时间愈长，且在临床诊断上发挥的作用愈发重要 。彩超设备的频繁使用，以及其他因素的存在，会导致一些故障的出现。设备出现故障不仅会影响临床诊断结果的正确性，继而会影响到医院的经济效益和社会效益。本文首先简述了飞利浦 iU22 系列彩超设备的基本结构，并结合日常维修中遇到的两例故障进行分析，给出解决办法，从而保证设备的正常运行。
1.1 设备故障现象
超声诊断仪在启动过程中，主显示器突然黑屏，工作站界面显示正常。观察工作站图像，开机程序完成后，控制面板按键无反应。该故障现象间歇性出现，没有固定频率。
1.2 故障分析
到现场观察发现工作站图像显示正常，多次开机，故障依然。观察主显示器，发现没有背光。

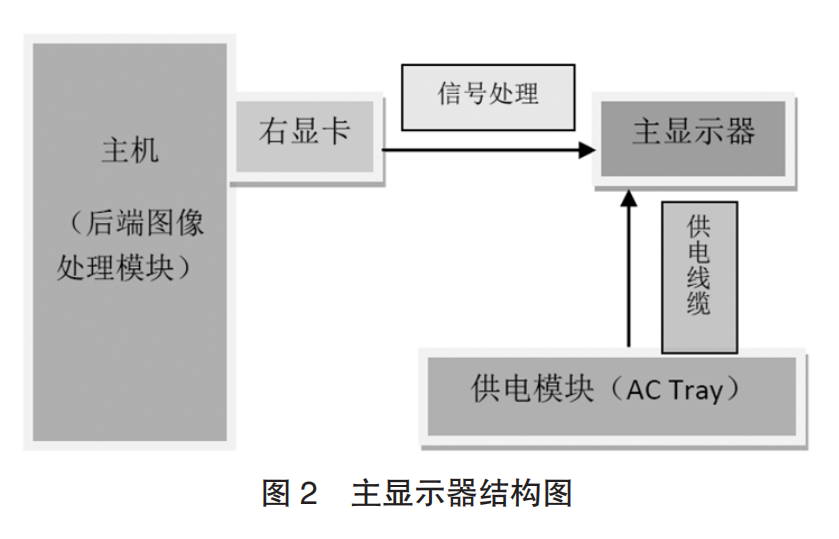

根据设备工作原理考虑，引起该故障的原因可能有：主显示器、主显示器到输入输出板的线缆、输入输出板、供电模块、供电线缆。从无背光这一故障现象来看，需重点考虑主显示器自身问题、供电模块或者供电线缆问题。如图 2 所示。
1.3 故障排除
①对调其他设备的主显示器，故障依然，排除显示器故障；
②借用电脑电源线，将主显示器外接 220V 的电源，主显示器正常显示，进一步考虑供电模块或者供电线缆出现问题；
③对调供电模块（AC Tray），开机运行正常，至此判断供电模块出现问题，故障排除。
1.4 小结
对于开机时，超声诊断仪的主显示器出现黑屏现象，应根据设备工作原理进行逐步排查，此类现象需要先观察主显示器是否有背光。如无背光，则重点考虑主显示器问题、供电模块和供电线缆的问题；如有背光，但设备无信号输出，且工作站可以正常显示，则重点考虑信号输入输出板到主显示器这条线路上涉及的配件及线缆问题。
2.1 设备故障现象
超声诊断仪开机时，硬件初始化和软件初始化通过后，在初始化应用程序时，滚动条走到“27”时停止加载，并跳出报错框，显示报错代码“518”。
2.2 故障分析和排除
（3）使用软件测试工具，对硬盘检测，结果显示硬盘有错误信息。
（4）尝试更换该硬盘，重装软件，开机后设备运行正常。
2.3小结
当 iU22 系列彩超设备出现“518”错误代码报错时，一般指向后端的硬件或者软件，比如内存条、硬盘、或者系统软件。在排查过程中，遵循“由易到难”的原则，逐步排查出故障点。
在对超声诊断仪进行维修分析时，需要通过仔细观察设备的故障状态，多与临床使用医生沟通设备使用情况，并结合设备的工作原理，遵循由易到难的原则，逐步进行分析处理，多思考多实践，积累超声设备的故障维修经验。在平日维护设备时，需要我们多重视设备的预防性维护，治病于未然，保证设备开机率，延长设备使用寿命，避免医院不必要的经济损失。
