目前，数字减影血管造影系统在诊断治疗中的应用频率较高，其主要用于血管病变、血管狭窄的定位测量，以及为介入治疗提供真实的立体图像，是各种介入治疗的必备条件。适用于心脑血管、外周血管、肿瘤的检查和介入微创治疗。因此，积极对DSA系统的故障进行分析，在此基础上论述故障的维修技术，可提高DSA系统的运行效率，最终达到提高诊疗工作质量的目标。GE大型DSA机是目前临床应用的主流产品，因其使用量大和使用频率高，出现故障的概率也较高。
科室上报透视无图像。经现场工程师查看，开机正常，没有报错；踩下脚闸，透视KＶ、ｍＡ升至最大；图像回放正常；机架运行正常。

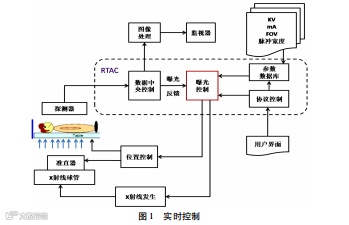

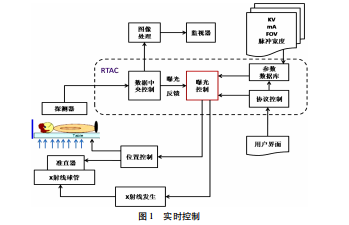

kＶ、ｍＡ升至最高，说明机器自动曝光控制出现了问题，从实时控制 （ＲＴＡＣ）实时控制框图 （RTAC） （图 １）看，曝光控制的反馈信息是从平板所采集的数据中运算后得出的。因此，说明 ＲＴＡＣ没有收到平板的采集数据。

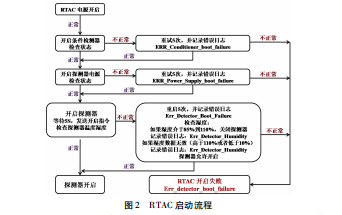

接着，查看RTAC的启动流程，电源上电后，首先打开平板环境控制器并检查控制器状态，OK后打开平板电源并检查状态，OK后打开平板探测器并检查平板的固件、温度、湿度，OK后平板启动完成。其中任何一部有问题，机器都会报错。如图2，从故障现象看，平板的外部工作条件、电源、通信均没有问题。
综上分析，故障指向平板内部数据处理部分。进入维修模式，调用平板的诊断工具，结果提示平板内部可控的P17V_SW电压异常，报错Badvoltage(s) :P17V_SW。

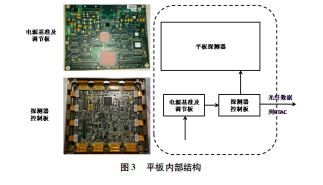

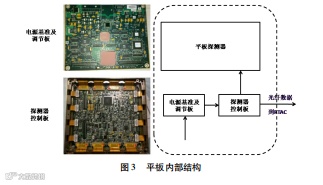

接着查看平板的组成结构，判断P17V_SW单元所处板路。如图3，平板内部主要由平板控制板、基准及调节板和水平、垂直模块组成。从功能定义上判断位于基准及调节板。

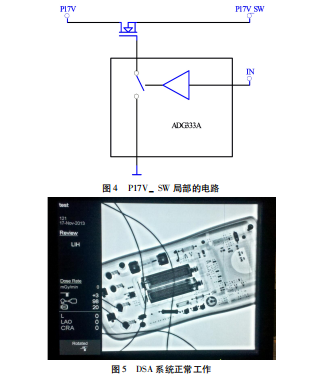

根据实物，施加直流电压到基准及调节板的电源输入，根据板路提示，逐个查看基准及调节板上的电源输出，画出P17V_SW局部的电路图，如图 ４。由图 ４可见，P17V_SW的电压通过一块模拟开关控制一个场效应管的通断得到。首先静态测量，功率管正常，负载没有短路现象。在相应的测量点焊延长线动态测试，发现模拟开关控制端有逻辑高低电平变化，P17V电压稳定，P17V_SW无电压输出。判断为模拟开关故障，更换后系统正常，如图5。
通过此次维修，我们对GE INNOVA 2000有了更深的认识。（１）了解了GE INNOVA 2000的系统结构。（２）熟悉了GE INNOVA 2000的曝光控制机制，通过RTAC单元，接收到探测器的数据后，将数据反馈至曝光控制单元。本系统中因为未接收到数据，导致曝光控制单元按照数据最大值进行了输出。（３）熟悉了 RTAC的启动流程，据此判断平板内部故障，而非外界因素导致数据异常。（４）了解了平板自身诊断工具，据此判断故障出自P17V_SW 异常。（５）加强了芯片级维修的经验，通过对模拟开关故障的判断，加深了对相关芯片的了解。
纵观整个维修过程，全部的检查与检测均围绕系统设计的逻辑性进行，只要把握好此关键点，认真检查所有相关部件，逐步分析，由浅入深，循序渐进，逐一排除，肯定能够准确地找到故障所在，从而有针对性地解决问题。
