设备型号：Brilliance CT(16 slice)
故障描述：
设备曝光报错Collimation system cannot comply.
Changing collimation parameters may enable you to proceed.
通过查看详细报错分析为准直器Z轴电机运动超时。
维修过程：
1、用Philips-service账户进入桌面，做数据备份，

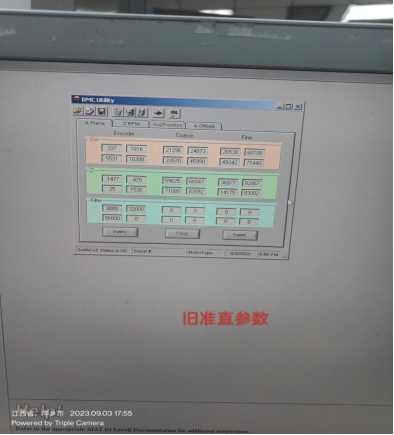

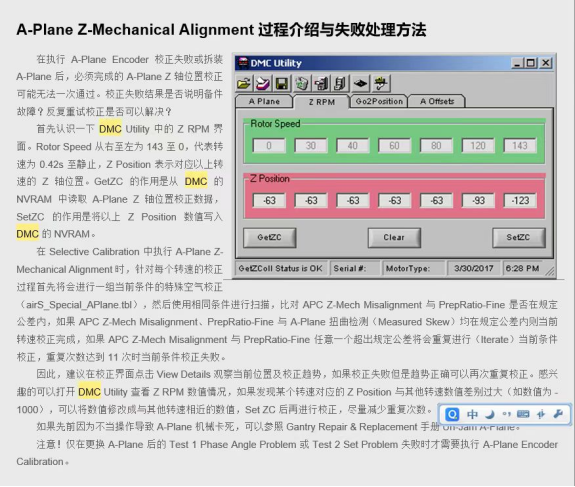

2、Service Tools的DMC Utility拍下原准直器的参数（A plane）
图1

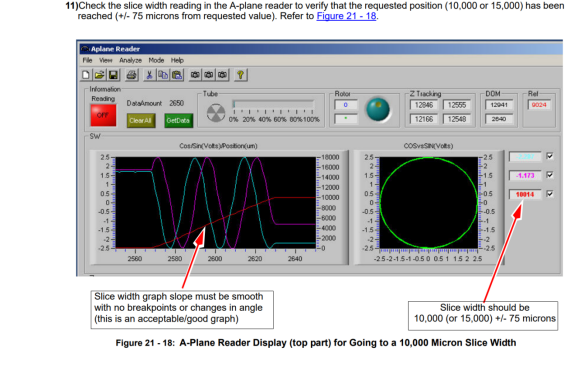

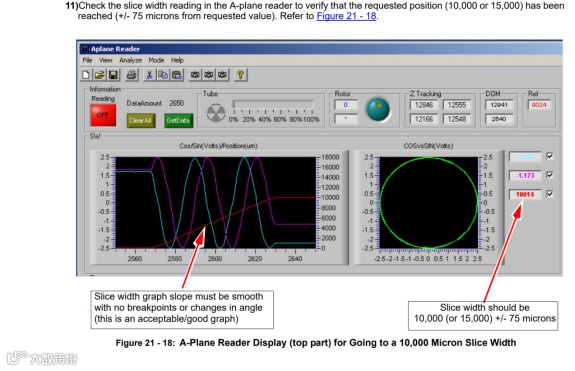

3、安装新的准直器，切记电源先不接（该电源为filter和A plane-Z的电机24V电源），需获取K2key动态密码根据手册执行A plane的test1和test2，即不同CT排数输入对应的步数，看准直器运动是否平滑
图2
图3

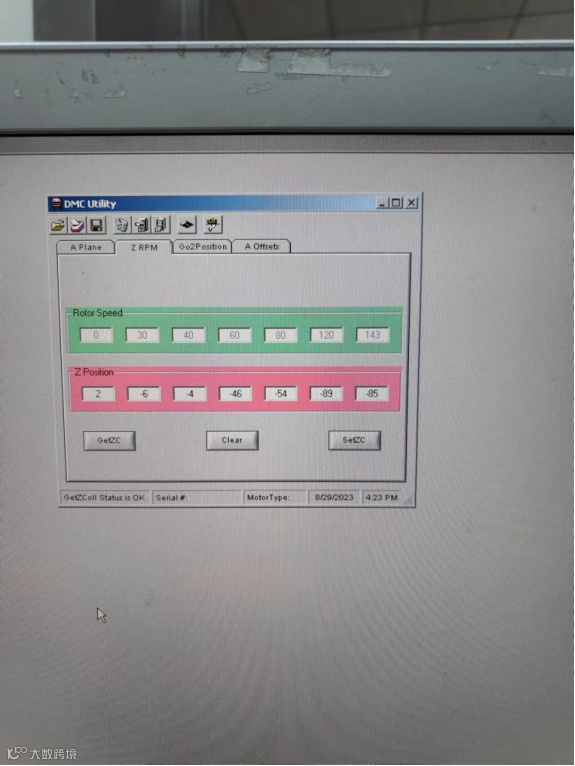

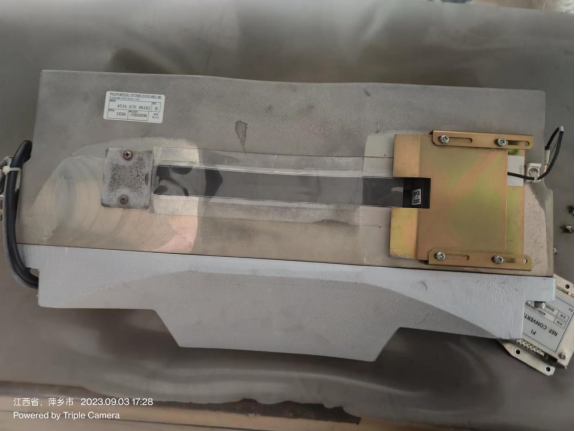

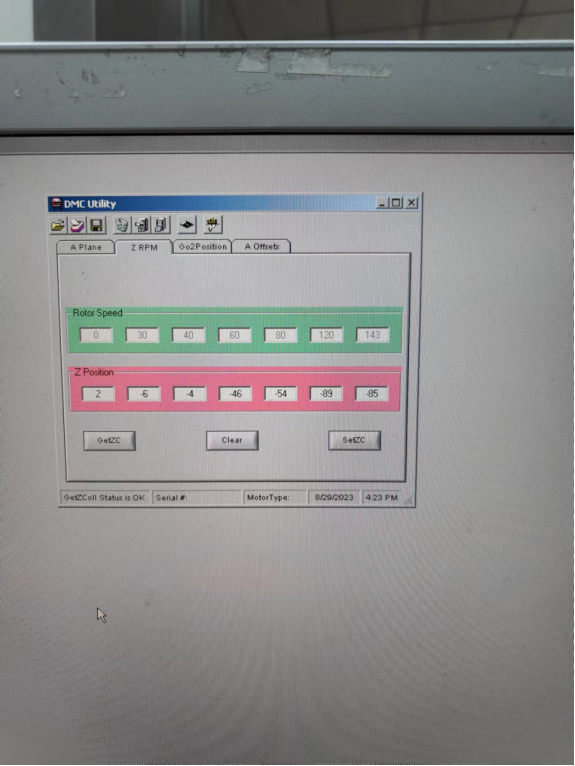

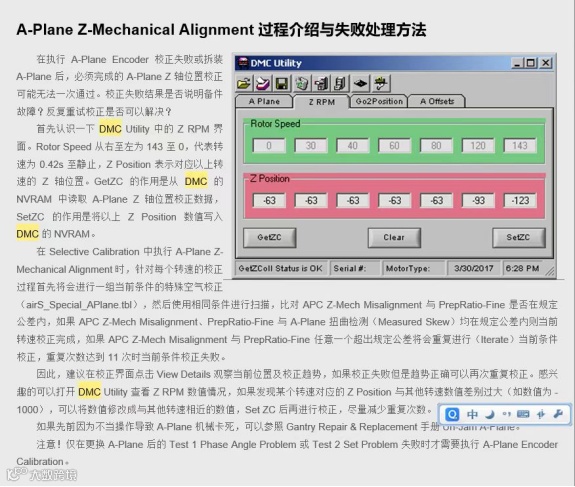

4、接上电源线，重启后测试扫描报错Z timeout，和原故障一致，在DMC Utility里查看Z RPM参数（Get ZC）发现转速0对应的值为-1000，其他均为0，而当两者相差太大当前值时会导致报错，直接输入原准直器Z RPM值测试故障依旧，判断可能是电机运动超限值，拆开准直器，直接给Z轴电机接24V电源使电机反转，重新安装后报错消除。
如图4、图5所示
图4
图5

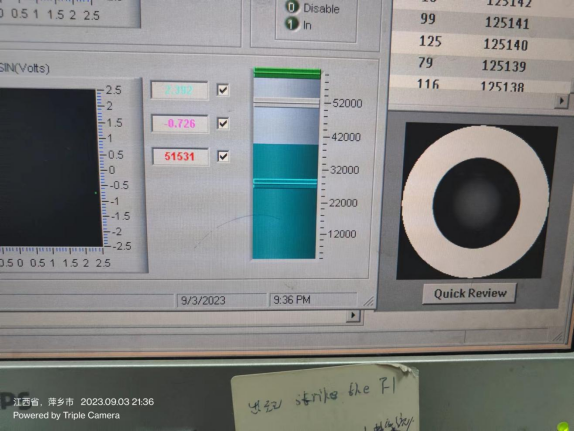

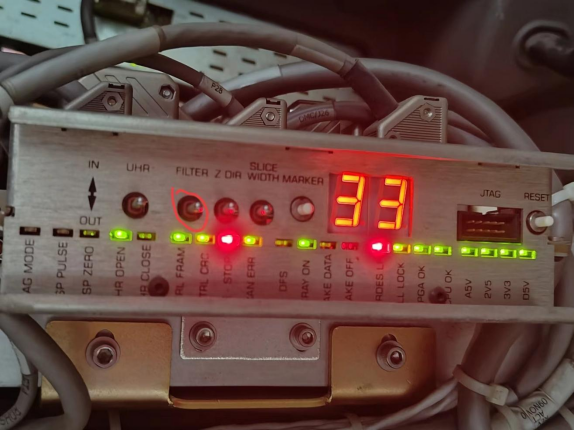

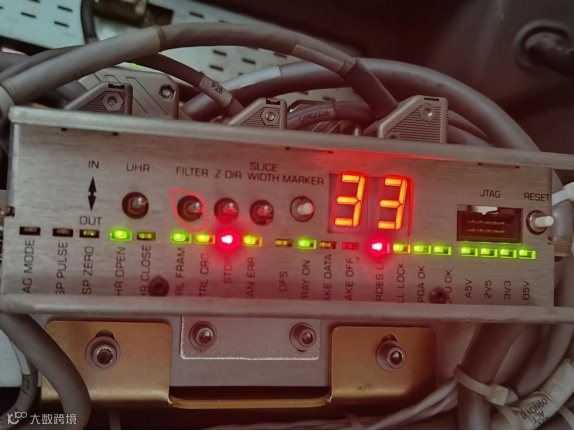

5、执行A plane Z校准均通过，执行空气校准显示图像异常，判断可能是filter遮挡，通过软件控制filter运动，service mode- Utility-DMC-直到关闭软件程序进入服务模式。之后拆开前盖在DMC板把Filter开关拨下来，同时可以听到准直器里电机走动的声音将52000走到32000即可，但现场操作52000并没有变化，重复此操作三次伪影均存在，拆下准直器检查发现电机丝杆与filter连接的螺丝块碎裂，丝杆空转无法带动filter运动，原准直器没有filter，故将filter拆除，重新进行空气校准正常，测试设备曝光正常，图像正常，维修完成。如图6、图7所示
图6
图7
总结：
（1）此次更换准直器A Plan耗时较长，其一是更换了新的准直器后没有在后台查看Z RPM不同转速下的位置是否合理就直接曝光，导致Z轴电机转动超限卡死，重新拆装准直器；其次主要是新准直器内部filter的丝杆螺纹帽碎裂，导致空气校准图像异常，终又拆装一次准直器。
（2）维修涉及备件更换的需细心做好备件到货验收，确保收到的备件没有磕碰及部件损坏，更换前做好备份。
