超声案例分享：GE VOLUSON E10 开机掉电

超声案例分享：GE VOLUSON E10 开机掉电 匠医工医械服务平台
2025-07-03
0
导读：一起学习成长——匠医工

GE VOLUSON E10 开机故障

一、故障现象

•
GE VOLUSON E10超声设备开机时出现掉电情况，控制面板指示灯由常绿变为黄色。

二、故障分析及处理

1

故障初检

•
首次开机：设备在使用中自动关机，本来控制面板指示灯常绿，开机过程中掉电变黄。
•

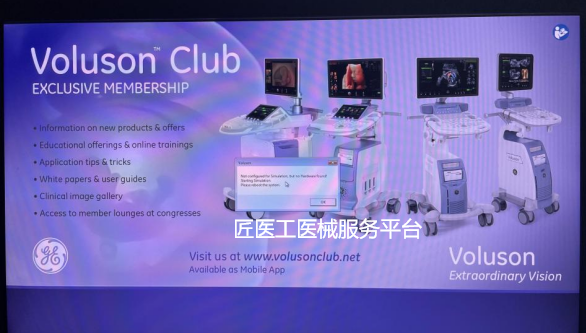

二次开机：控制面板指示灯黄绿交替闪烁，伴随报错提示；点击“OK”后可进入超声界面，能识别虚拟探头，但无超声图像输出。
2

硬件排查

•
初步分析：
•
开机掉电可能由电源供电故障引起。
•
开机报错及无图像可能与前端板块故障或电源供给前端板块的电压异常相关。
•
拆机检测：
•
观察PC主板：运行正常。
•

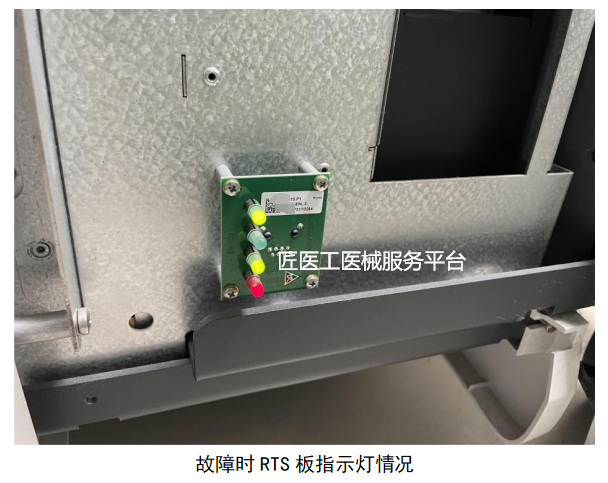

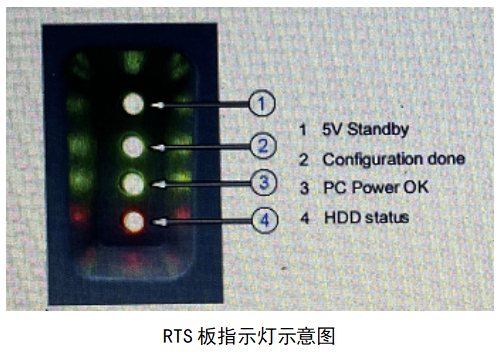

观察RTS板指示灯（如图）：
•
第一、三指示灯常绿，第四指示灯红色闪烁，第二指示灯不亮。
3

故障定位

•

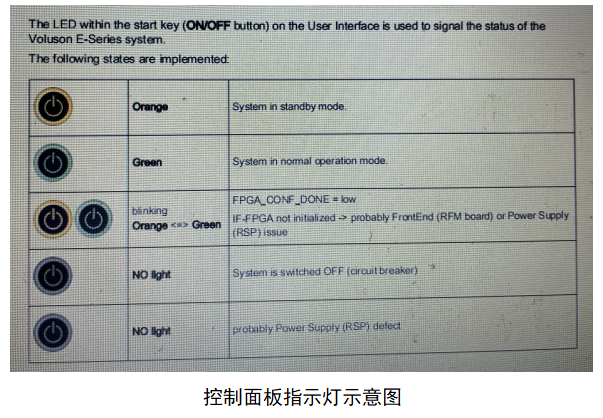

依据控制面板指示灯黄绿交替、RTS板第二指示灯不亮及开机报错现象，判断 电源供给前端RFM板工作电压异常。
•

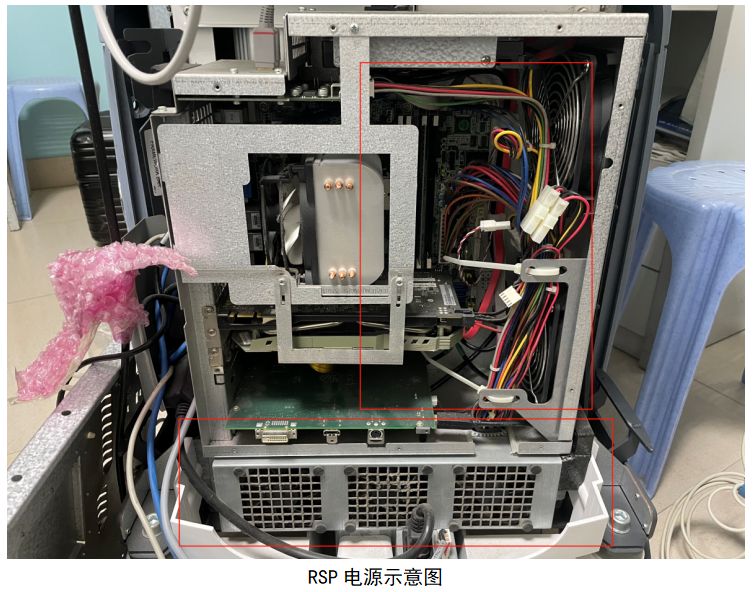

结合首次开机掉电故障，进一步确定 RSP电源（位于机器最下方）存在故障（如图）。
4

维修操作

•
断开RSP电源与PC机箱的连接线，拆卸并更换RSP电源。

三、维修结果

•

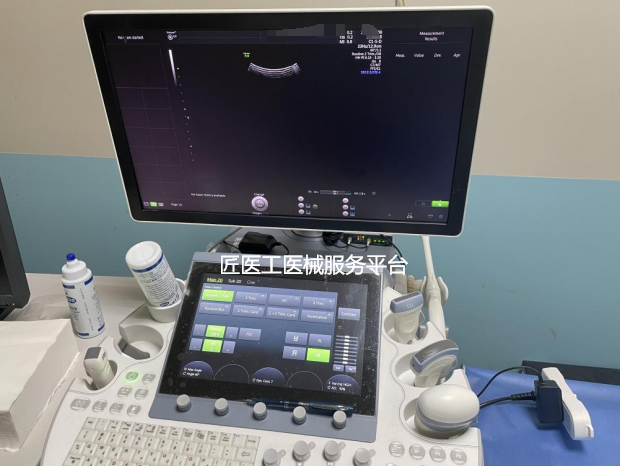

更换RSP电源后，设备开机正常，无报错；进入超声界面后可正常识别探头，各功能使用正常。
•

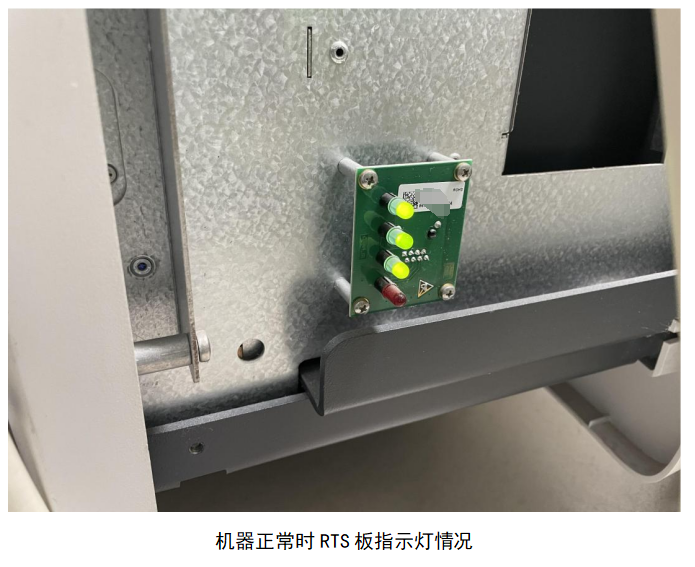

正常状态下RTS板指示灯（如图）均显示常绿，无异常闪烁。
