故障现象

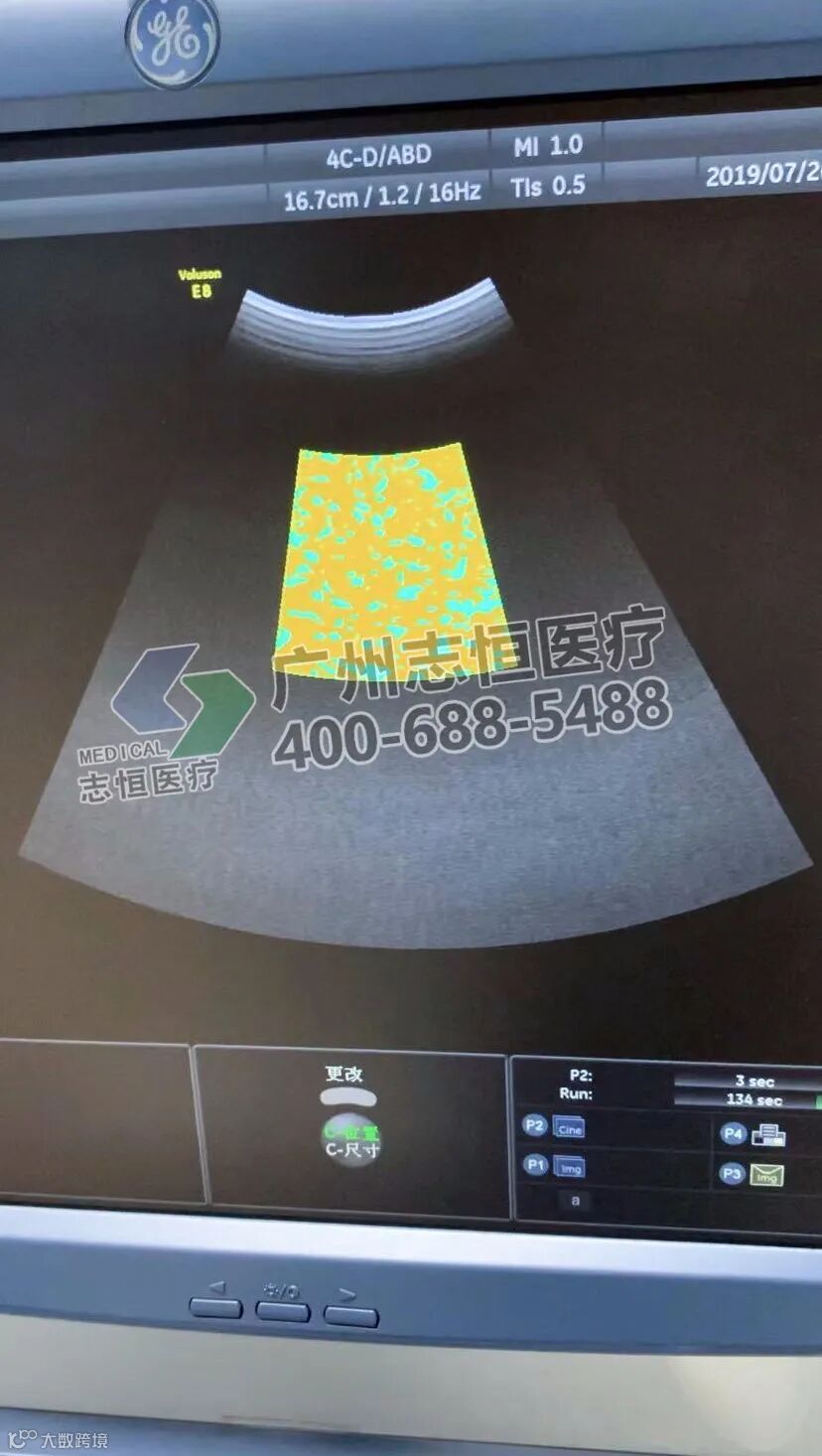

GE VOLUSON E8 彩超机器血流模式下血流采集框花屏。


故障分析及处理

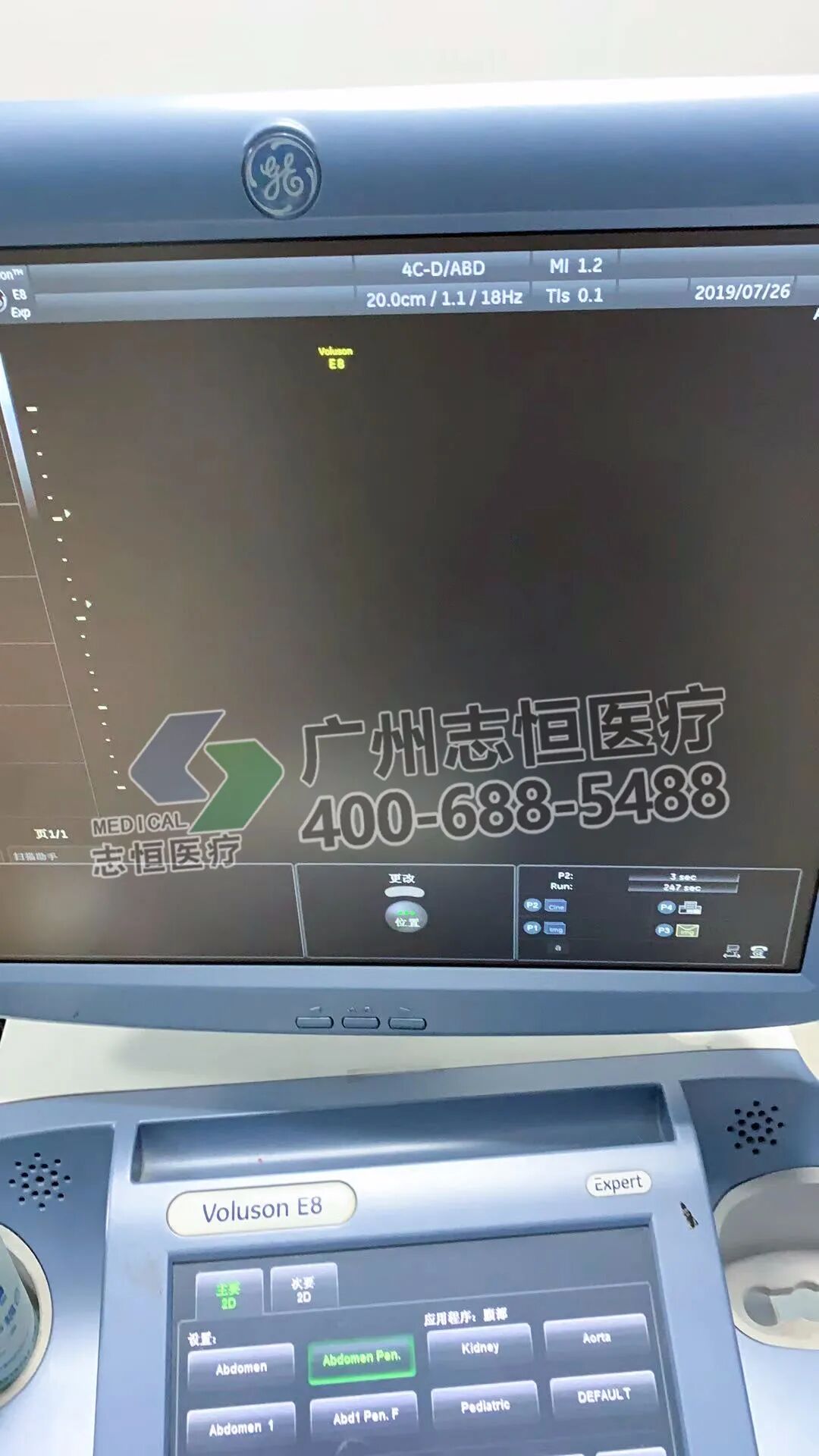

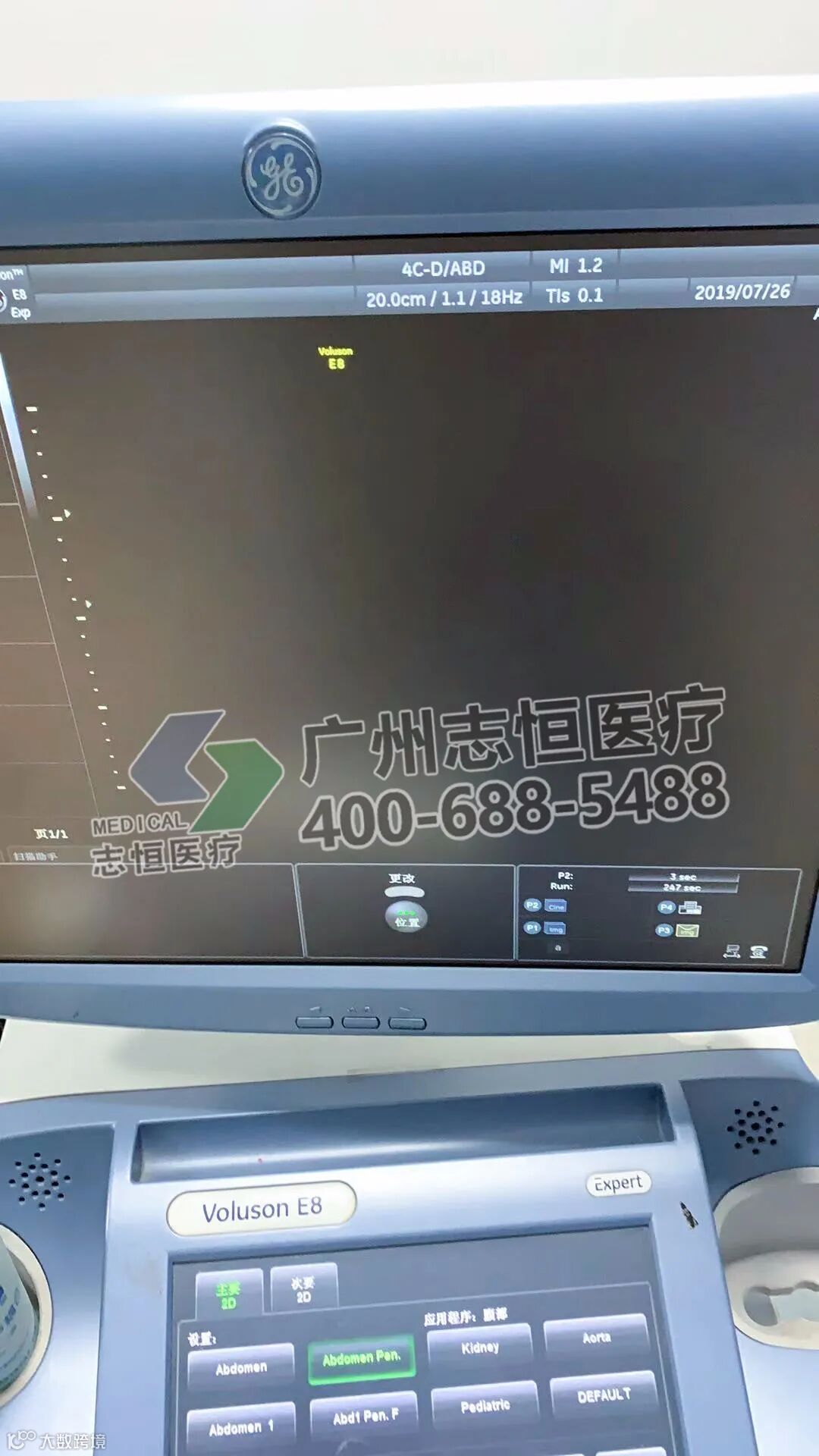

1、维修过程：首先由此故障图片来看，机器正常识别探头，有回声，且回声区图像正常，二流模式下可以正常使用，暂时可以排除发射，接受，电源，探头接口板问题，锁定RFI或者系统故障，由于系统重装方案实施过程中出现问题，故不能先排除系统问题，接下来排除RFI问题，更换RFI板子，由于RFI板子上有芯片记录数据，所以需要更换板子的同时需要更换RFI的记录数据的两个芯片，更换芯片后上机测试，开机不识别探头，故障图片如下：

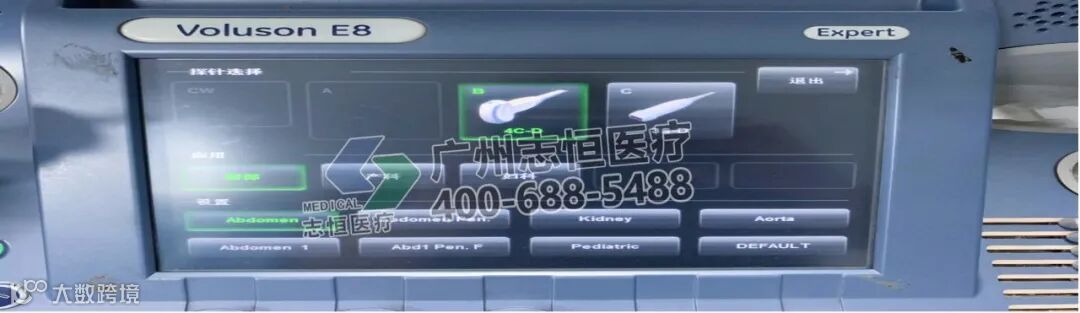

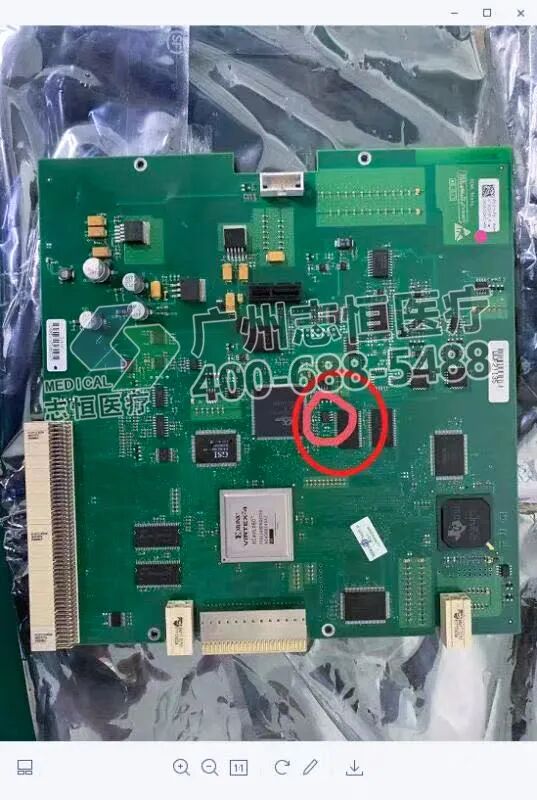

2、不插探头显示心脏和腹部探头，首先怀疑是前后端通讯有问题，还原原机RFI和数据芯片后开机仍然是不识别探头，咨询技术支持后判断是RFI通讯问题，再次更换RFI板子，第二次更换RFI的时候更换了下面这个芯片：

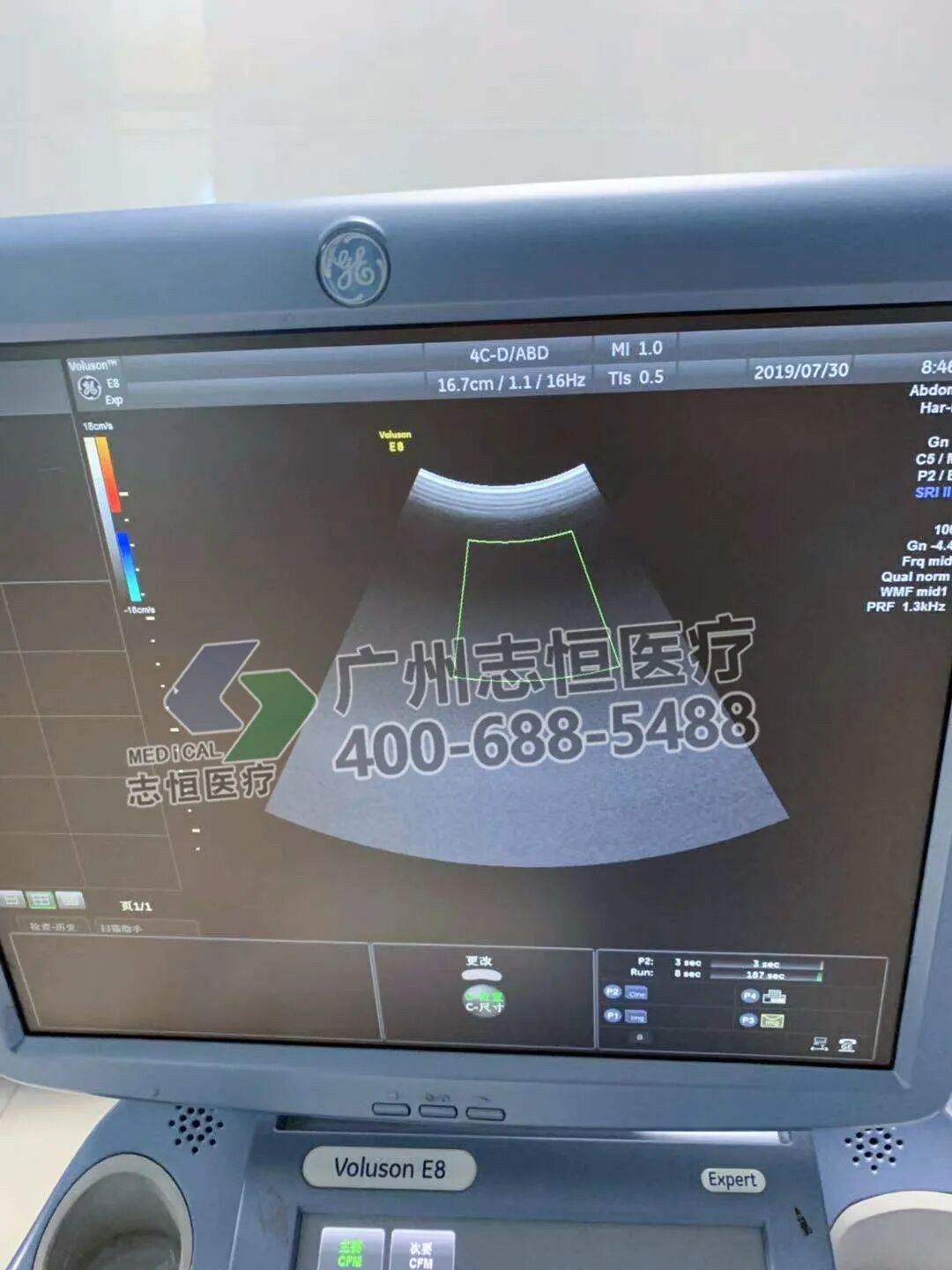

3、开机后插上探头可以识别有回声，且血流框不花，故障排除。


维修结果


更换RFI板子且更换上图红圈的一个芯片，故障解决。
