故障现象

ALOKA α6 腹部及浅表探头图像均存在亮道。

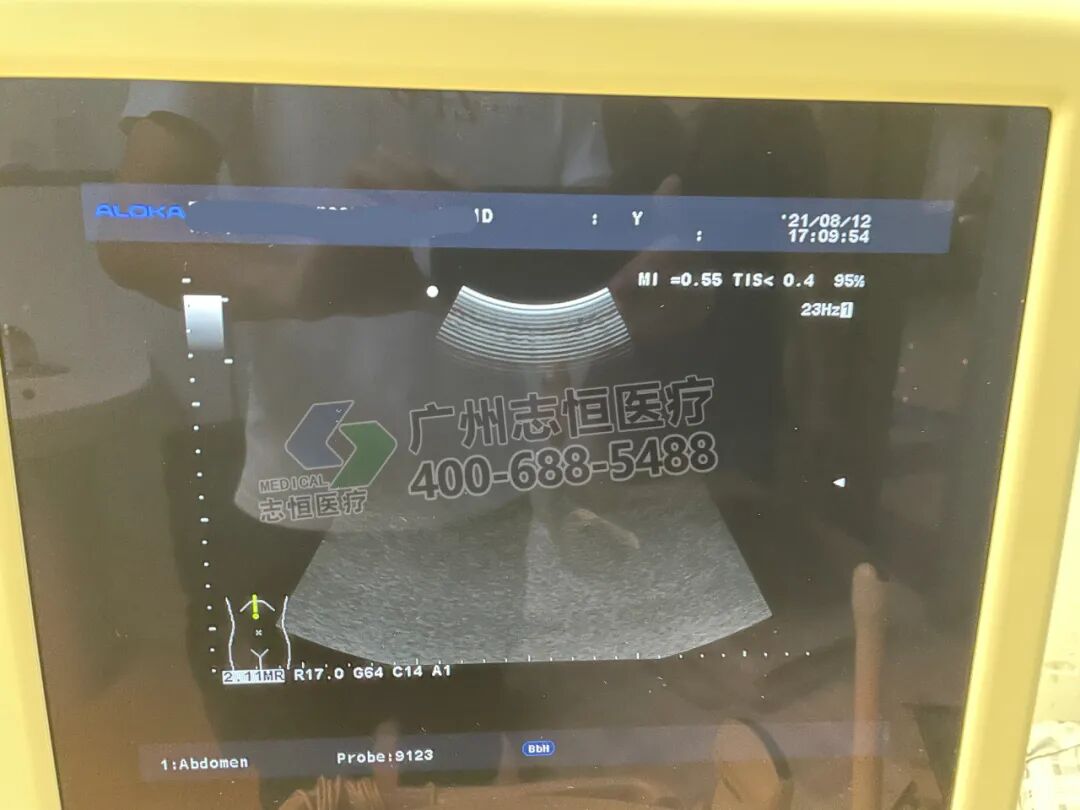

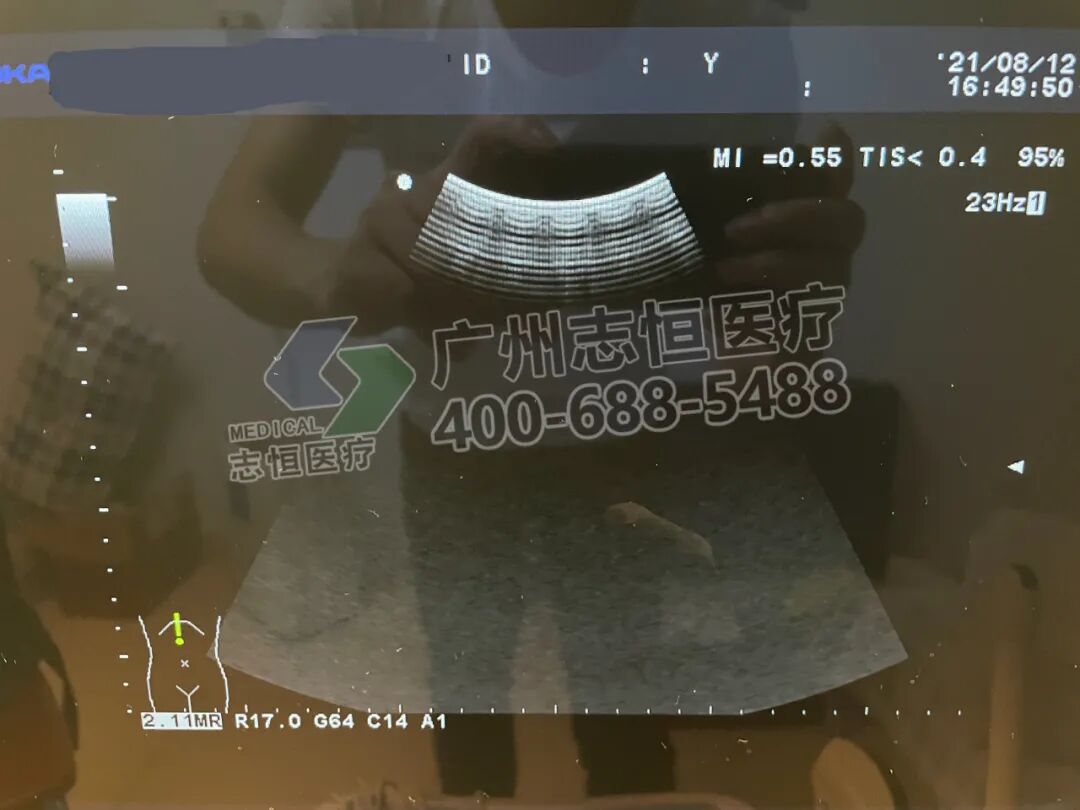

腹部探头图像存在亮道

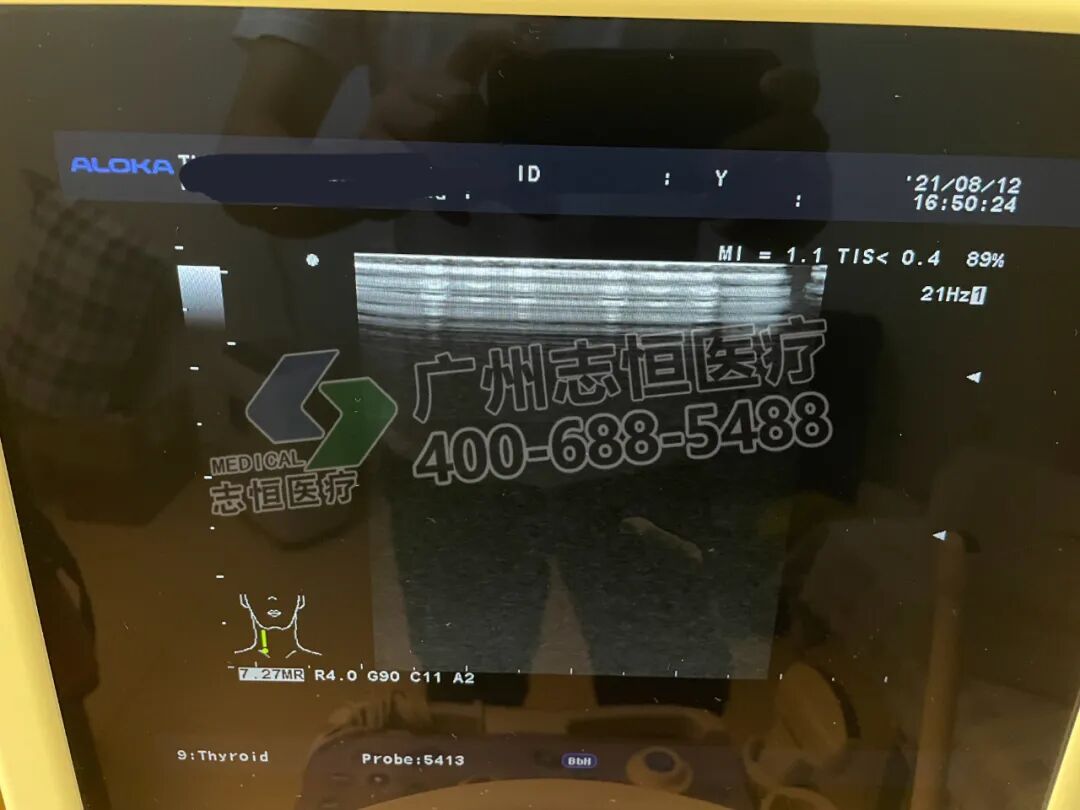

浅表探头图像存在亮道

故障分析及处理

维修过程：

ALOKA α6 多把探头图像均存在亮道，并且亮道数量多及亮道存在位置大致相同，首先排除探头本身故障可能。机器开关机正常，仅超声图像存在亮道故障，因此可以锁定为机器发射接收部分板块出现故障。

1. ALOKA α6 板块均分布在机器左边机箱内，并且可进入机器后台辨别各板块名字及功能。

进入后台方法：控制面板按PRESET，随后按KEYBOARD在触摸屏上呼出小键盘页面，分别点按CTRL和S，即可进入机器后台。

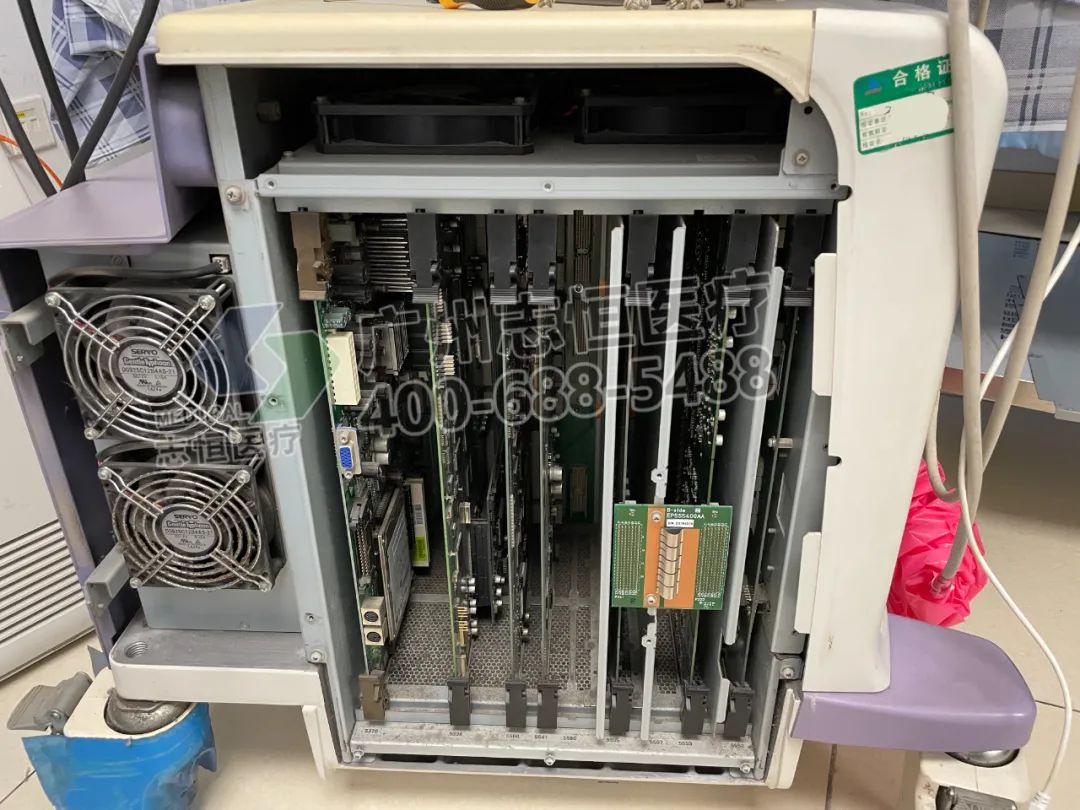

机器板块结构

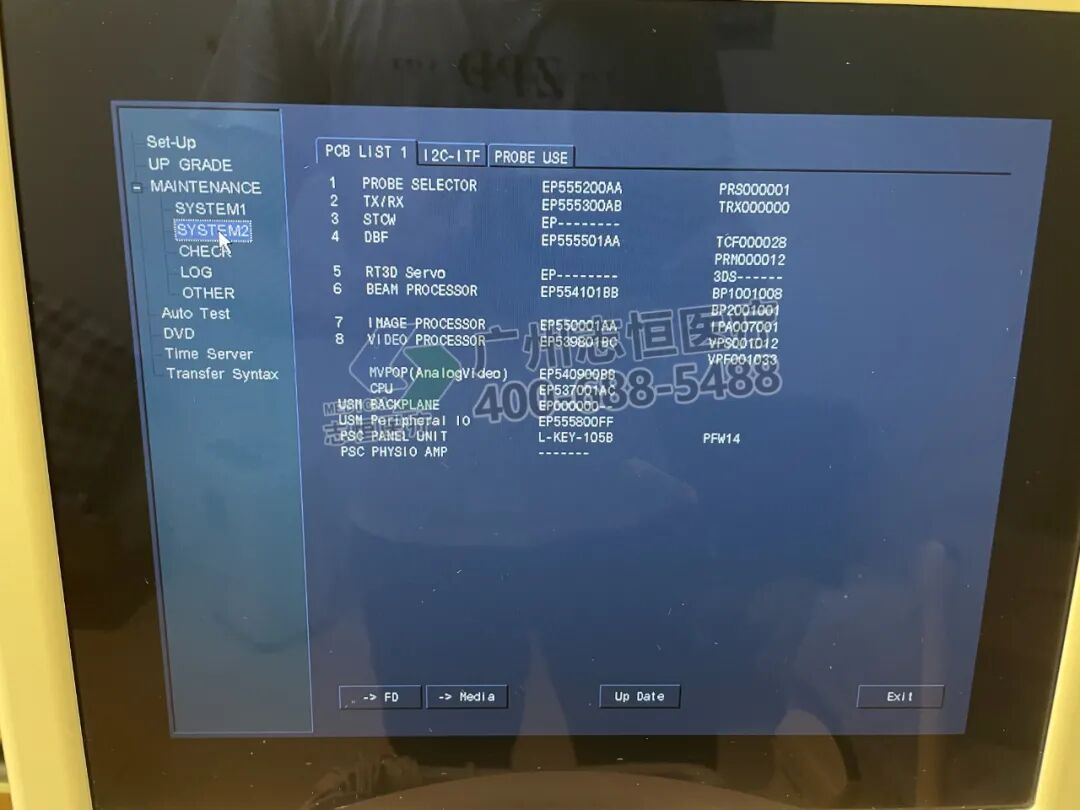

后台查看机器板块

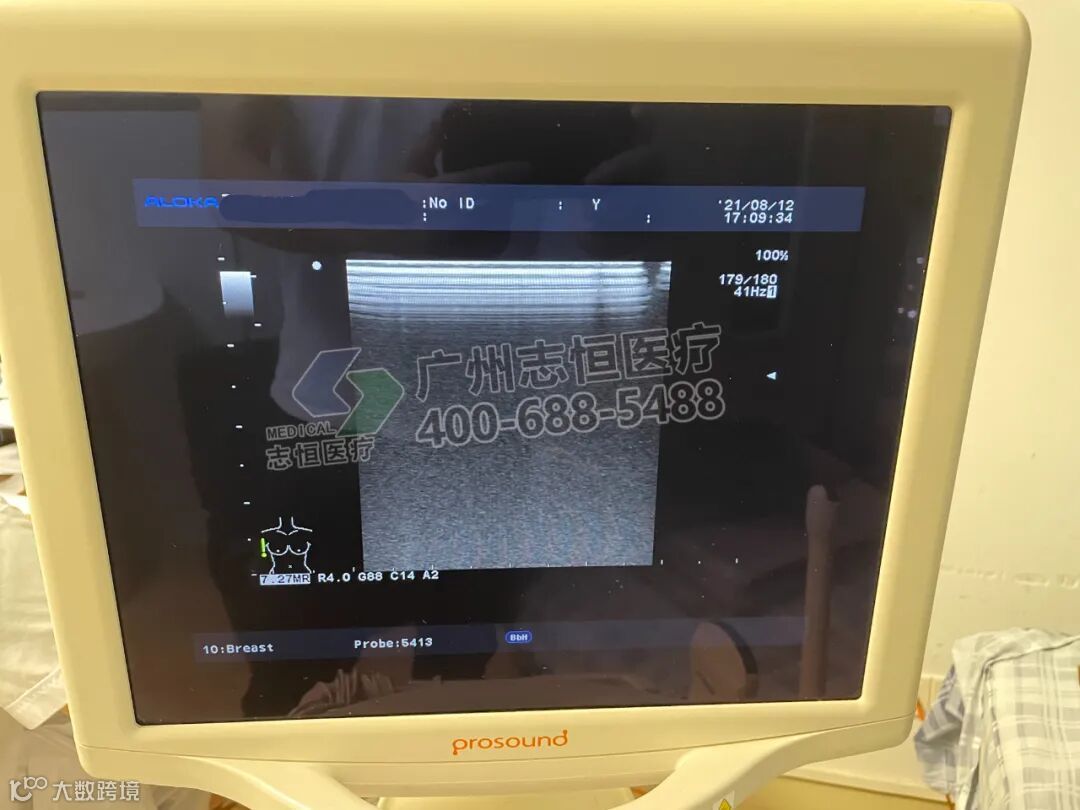

2.由机器后台查看板块，存在故障可能的板块为EP555300（TX/RX）板和EP555501（DBF）板，此两块板构成机器前端的发射接收部分。分别更换EP555300板和EP555501板，其中在单独更换EP555300板后，机器腹部和浅表探头图像的亮道消失，说明该故障由EP555300（TX/RX）板引起。
