故障现象

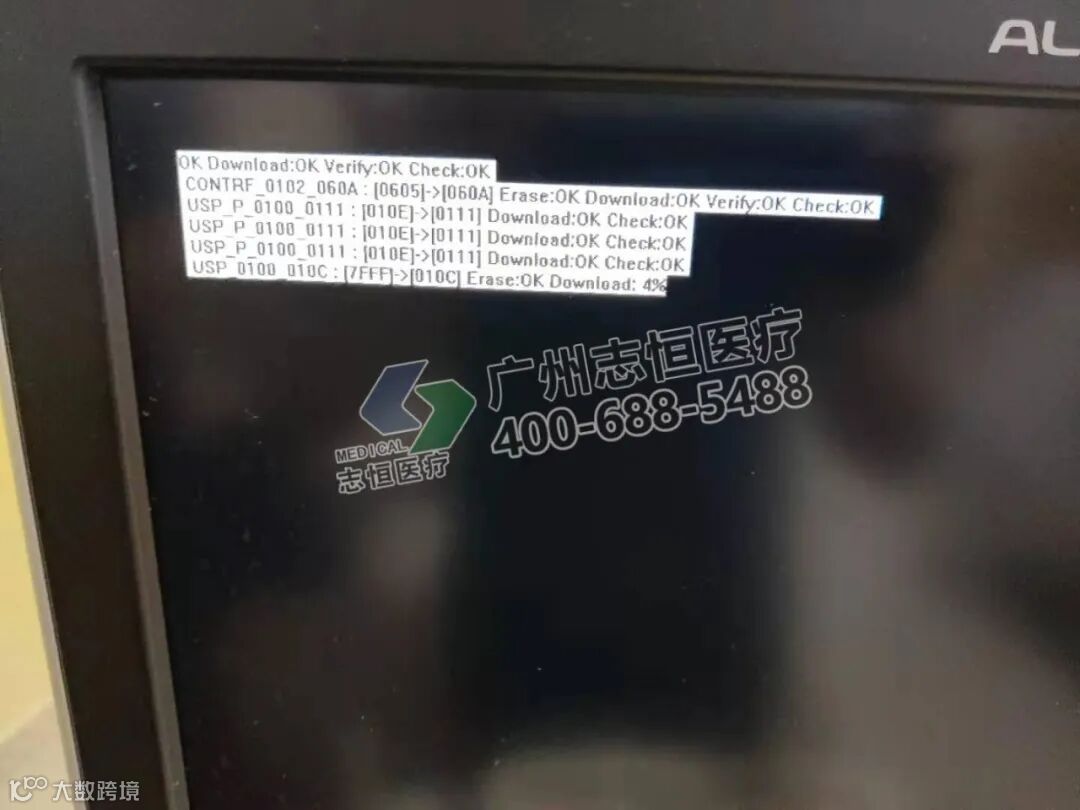

图（1）开机不能进入系统
故障分析及处理
如图（1）所示，开机便会自动安装系统且会卡死在USP 0100下载界面，不能进入系统，所以怀疑是系统或者5566通道板故障导致，接下来一一进行排查：
1. 首先来检查通道板是否存在故障。通道板位于正对机器的右手边，所以需要拆下机器右手边的外壳，拆卸该外壳时需拧松机器后壳上的螺丝，然后往上提即可，机器后壳如图（2）所示。

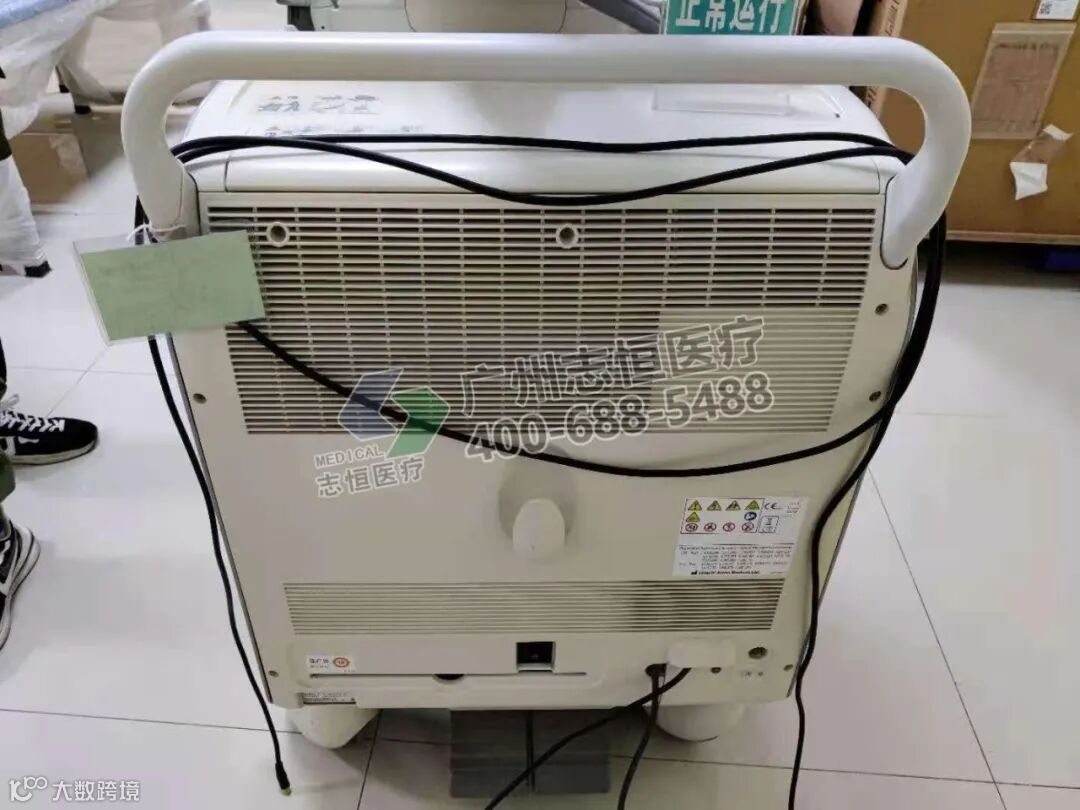

图（2）机器后壳实物图
拆下右侧外壳后里面会有俩快金属外壳，拆下金属外壳便可以见到通道板，金属外壳的实物如图（3）所示。

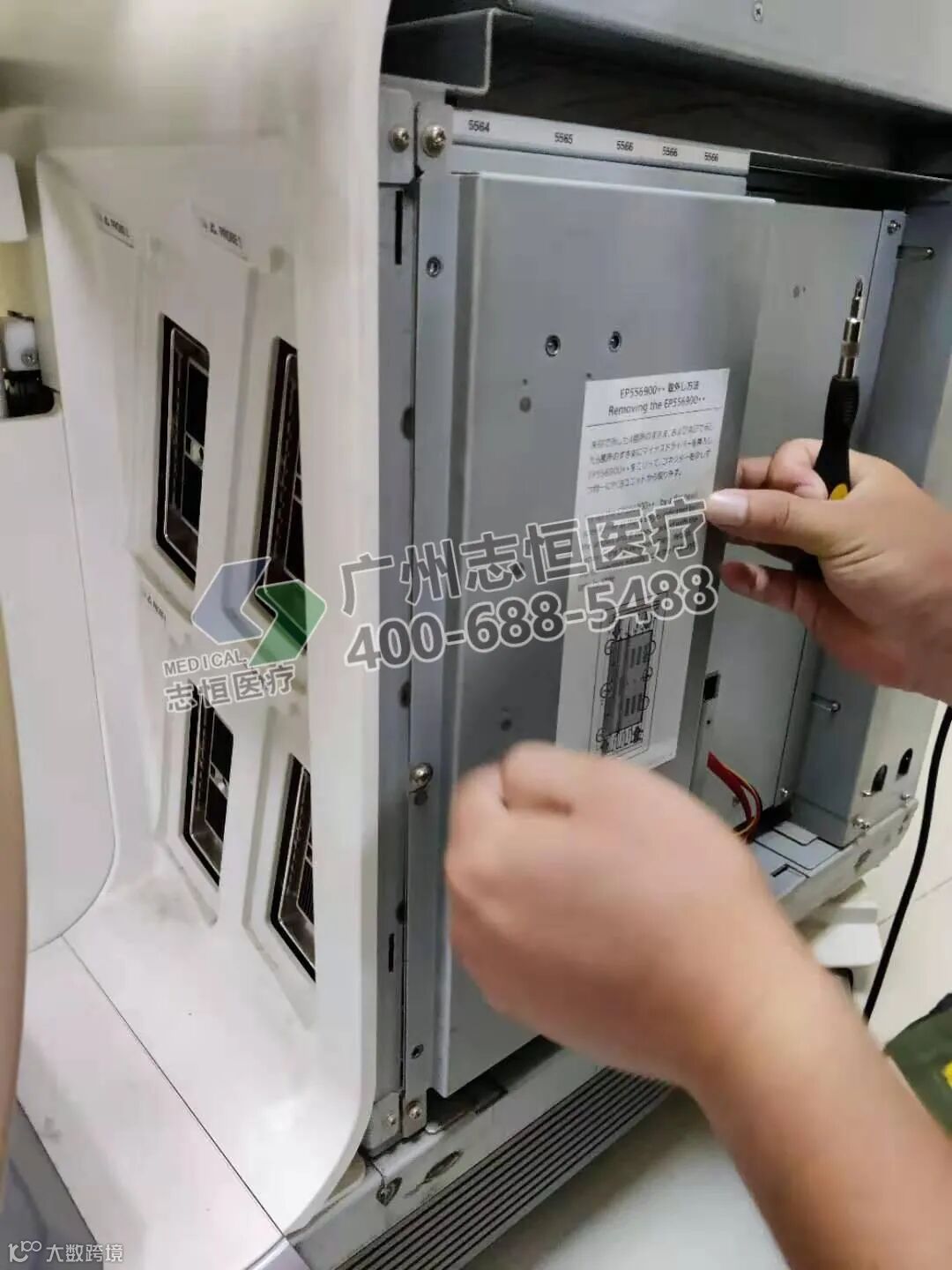

图（3）金属外壳实物如图

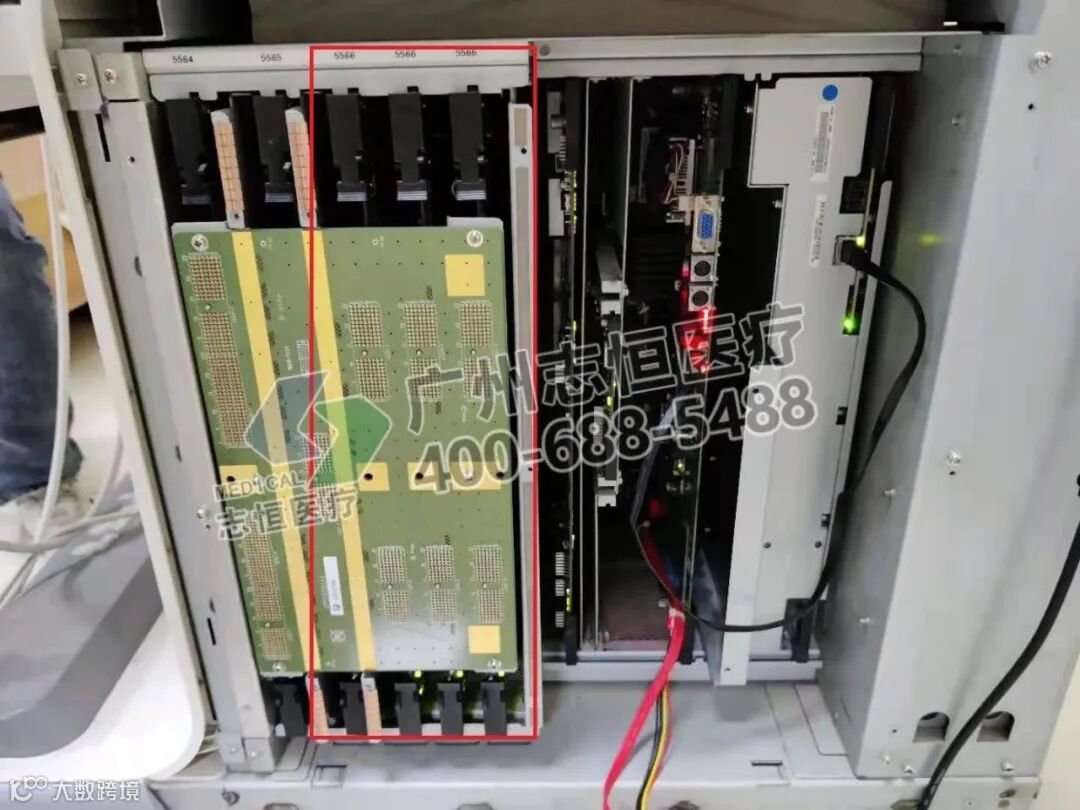

图（4）机器内部实物图

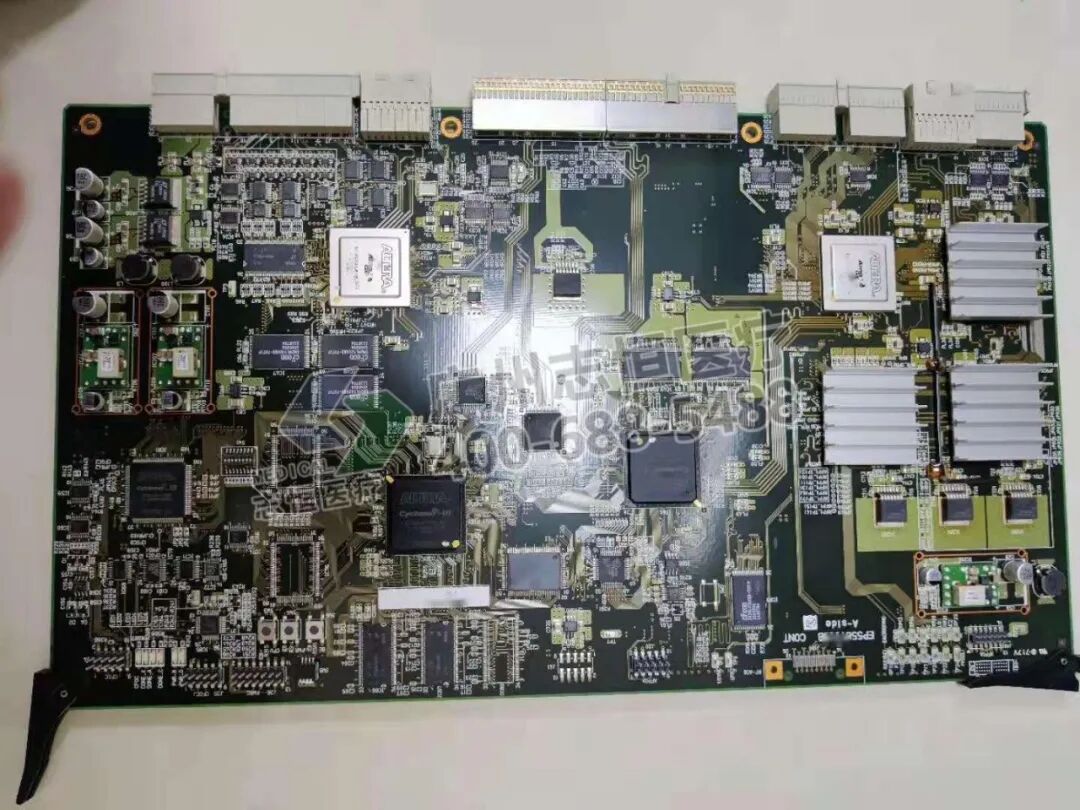

图（5）5567板实物图

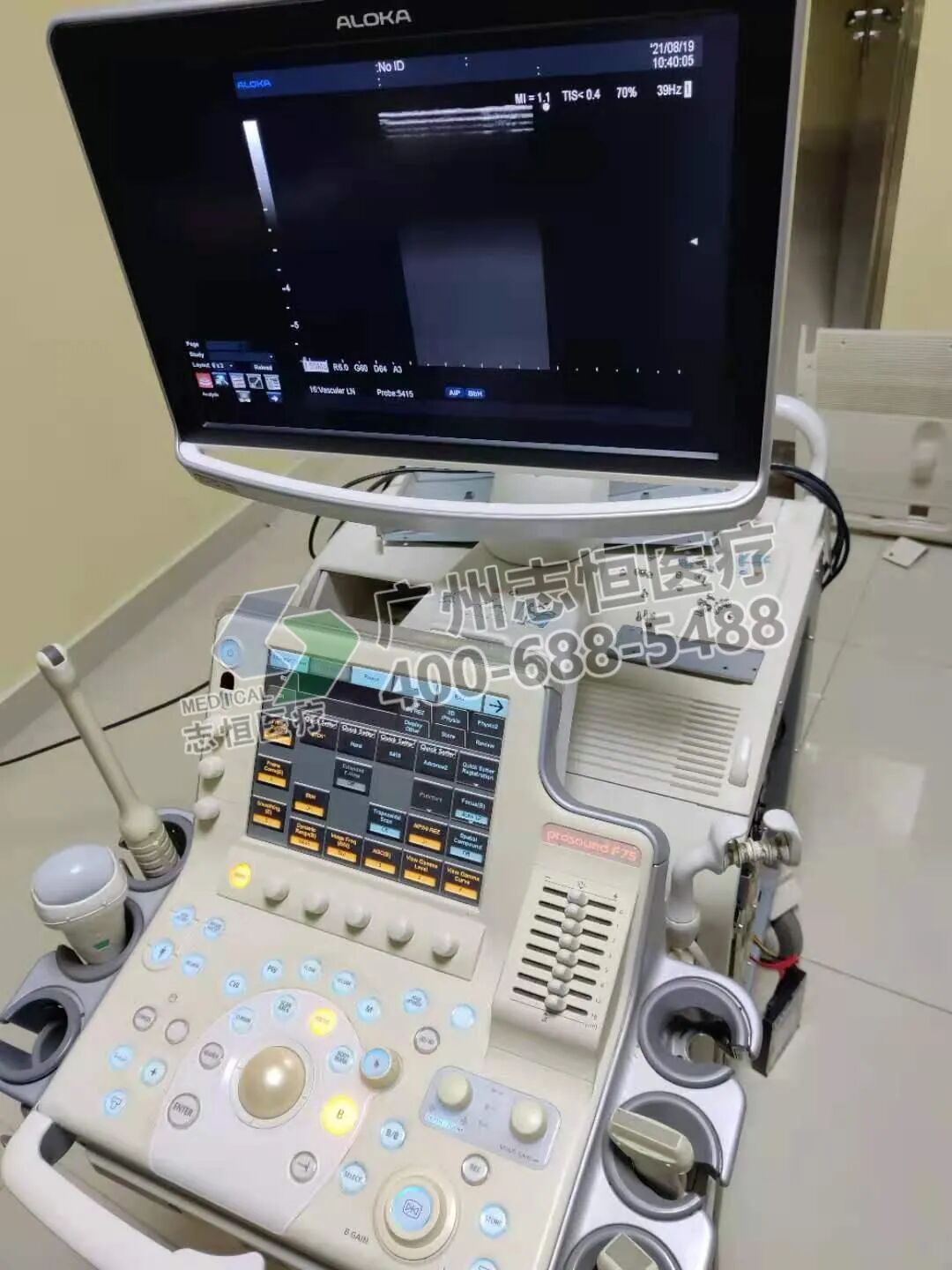

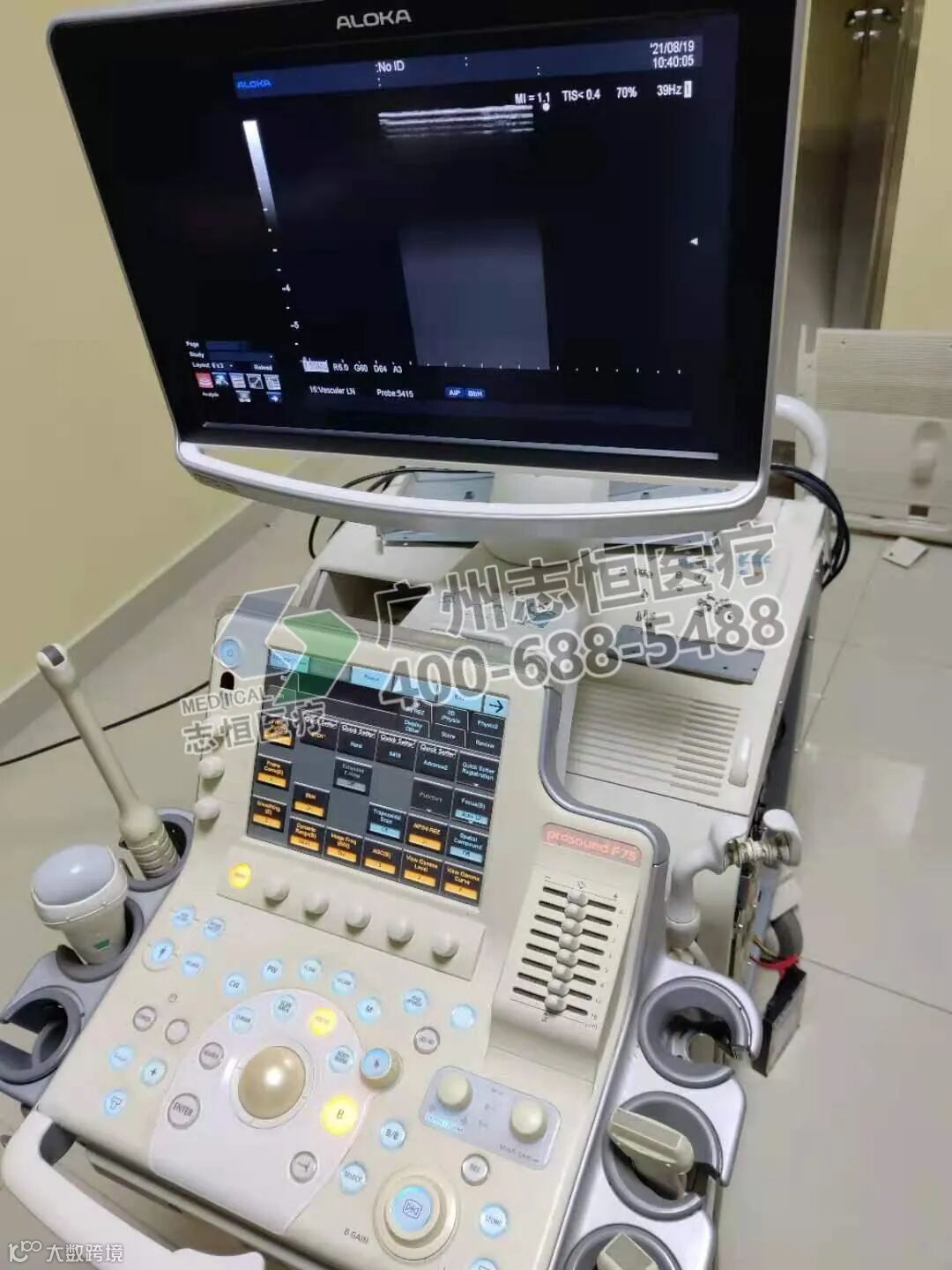

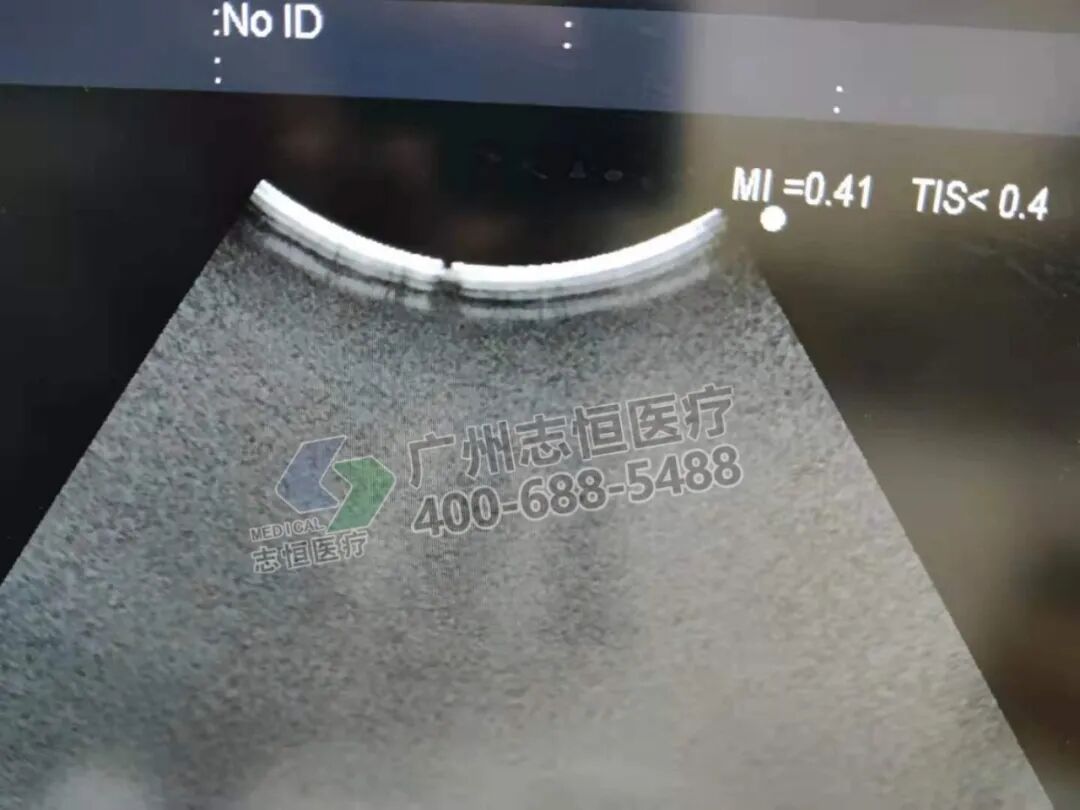

图（6）回声区存在黑影
维修结果
