故障现象
西门子S2000 彩超设备按下开机键，设备可以正常启动，但显示西门子logo后就黑屏，无显示。
故障分析及处理

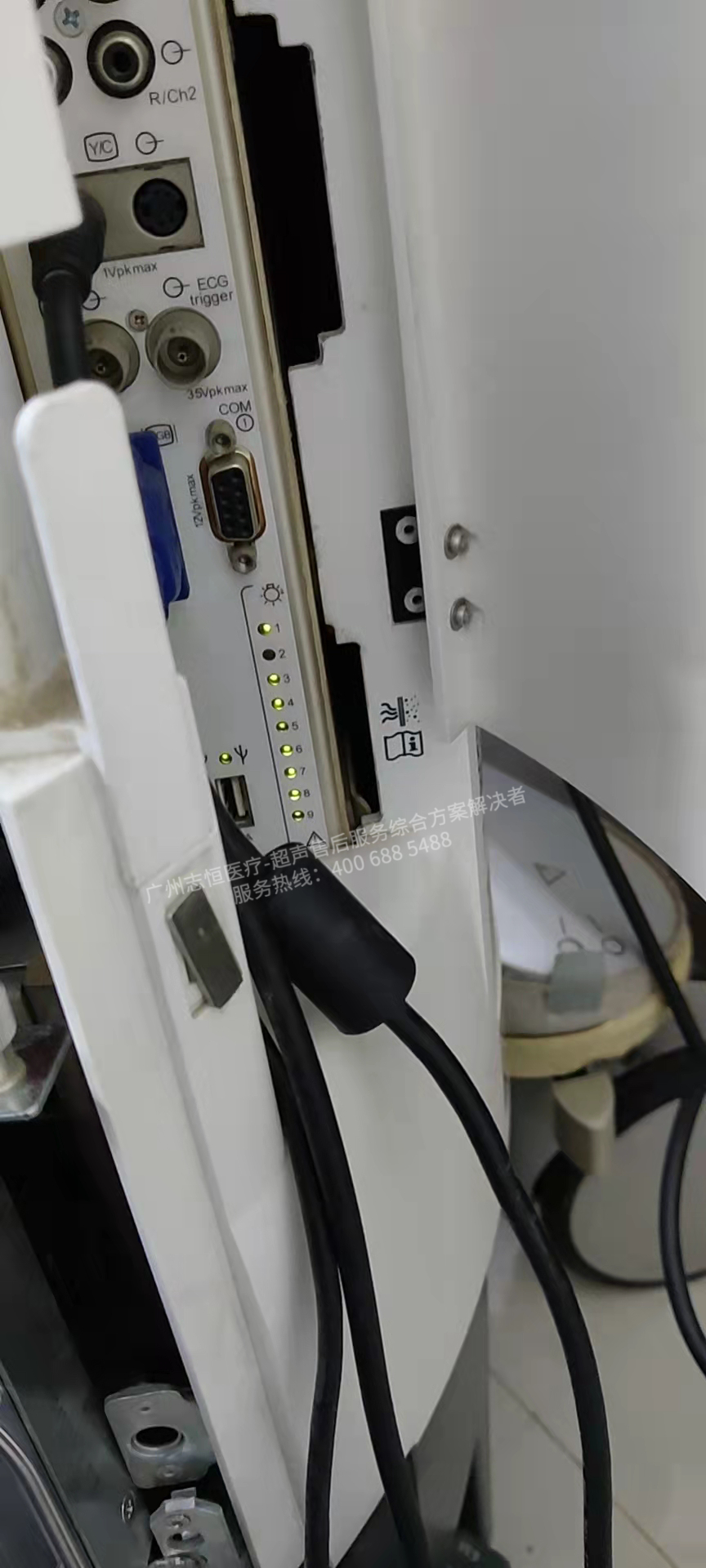

经观察，发现io板那里的2号指示灯不亮，该指示灯代表着系统硬盘的运行状态，不亮可能是硬盘损坏或者系统损坏导致，接下来进行逐一排查，io板指示灯如图（1）所示。
图（1）io板指示灯

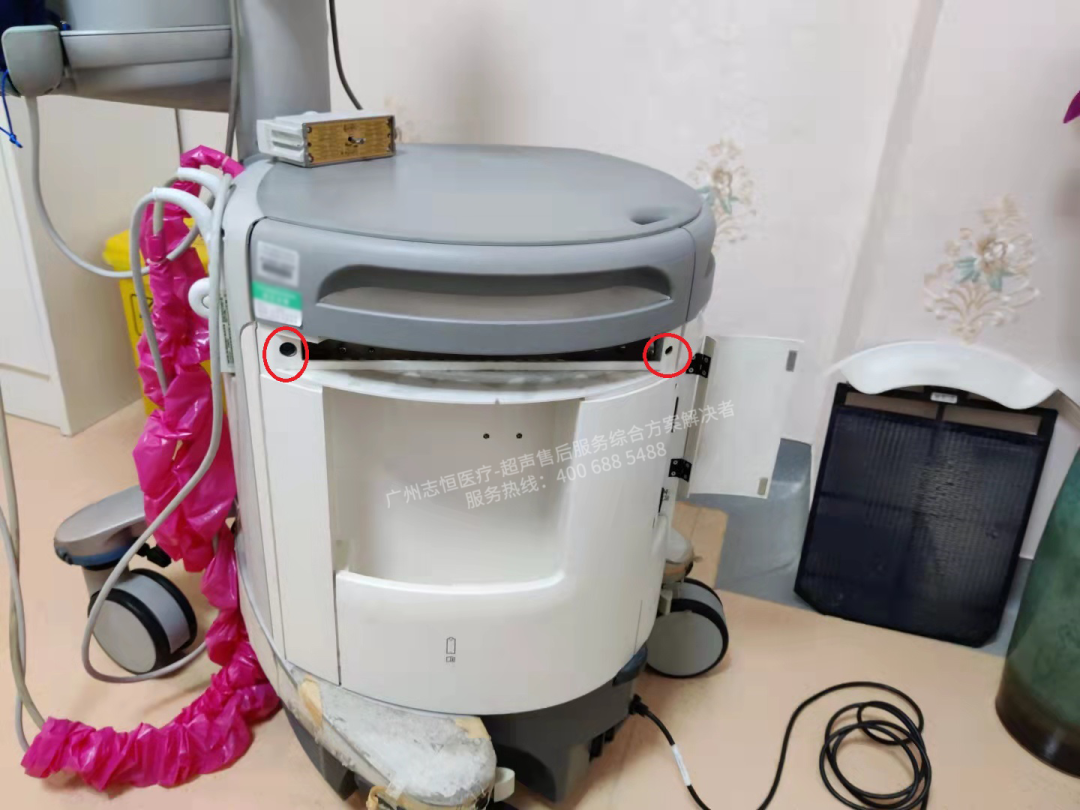

1、该设备的前端位于左侧，抽出防尘网，拧松红色圈标示的两颗螺丝，取下右侧外壳，实物如图（2）所示。
图（2）外壳实物图

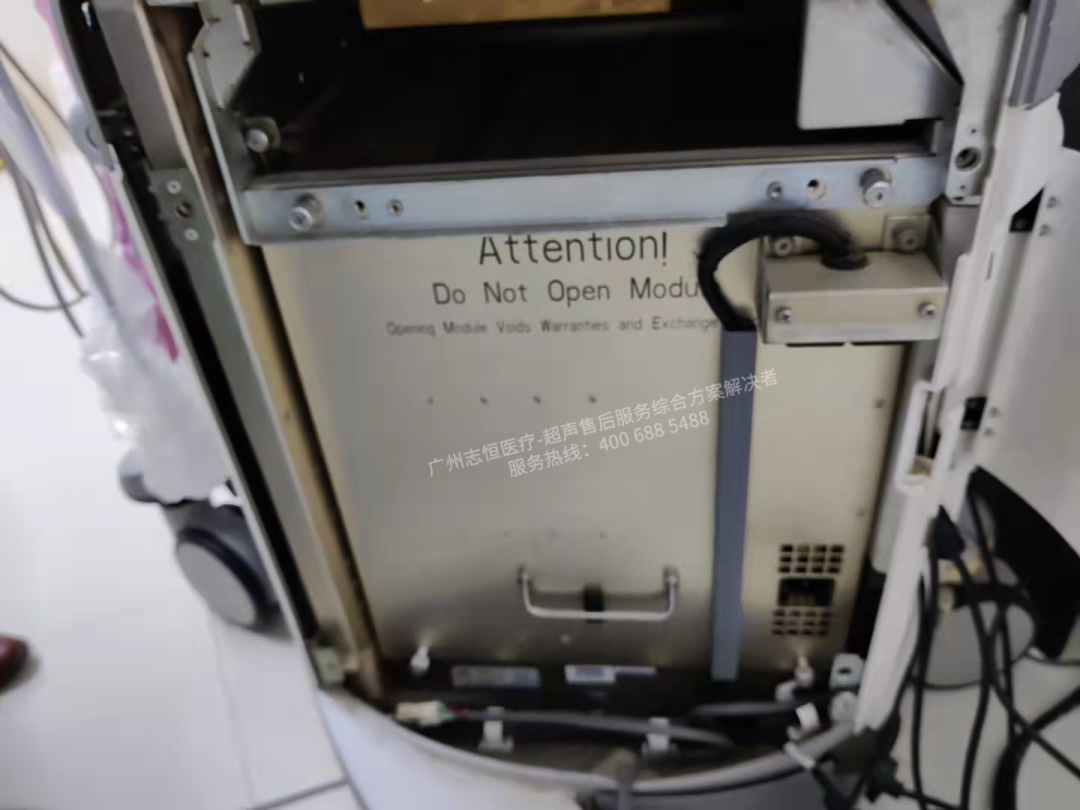

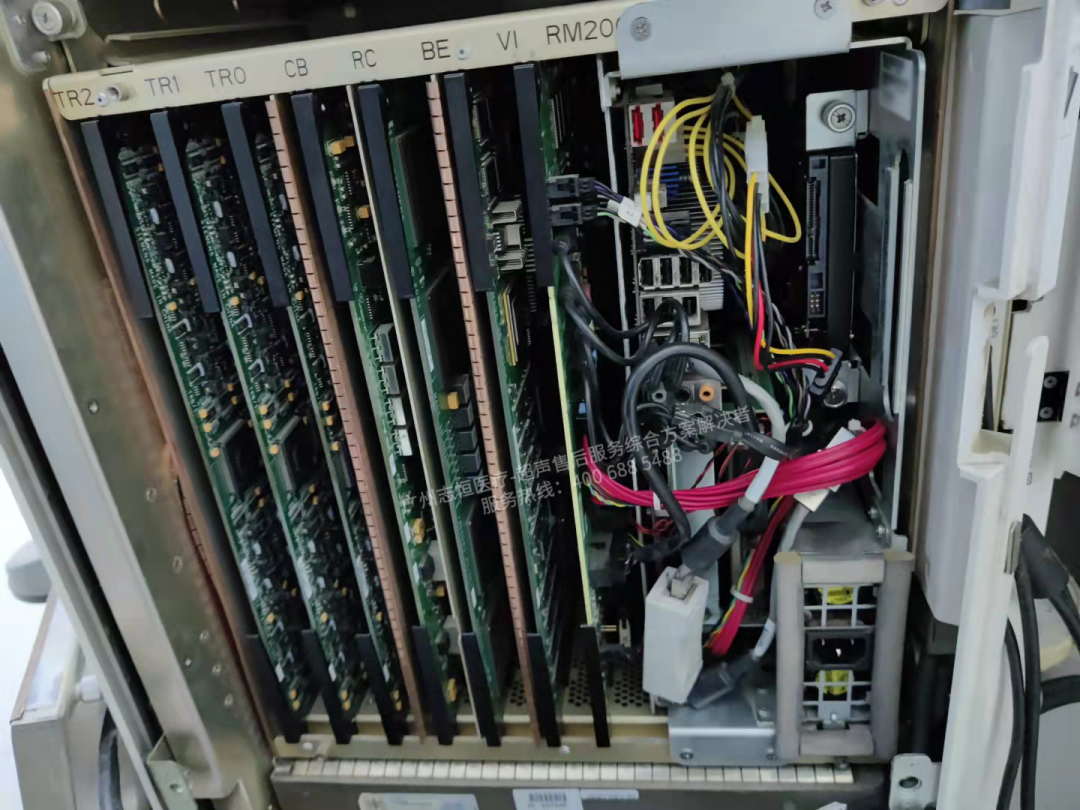

2、打开外壳以后便可以看到一个金属外壳，取下金属外壳后可以看到设备的前端，前端实物如图（3）所示。
图（3）前端实物图
3、开机检测硬盘的运行状态，发现硬盘没有转动，取下硬盘，外接到电脑上，可以正常读取硬盘，硬盘没有问题，推断可能是硬盘与主板连接的数据线或者主板存在问题导致。

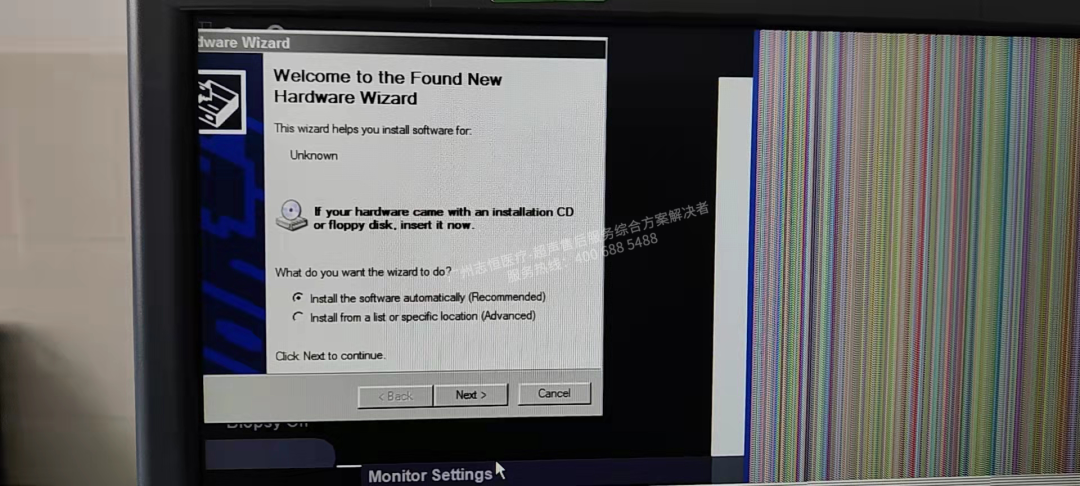

经过检测，与主板连接数据线没有问题，那问题就可能发生在主板上了，更换rm，装上原机硬盘，设备正常启动进入系统。但是提示未发现硬件导向，如图（4）所示，这可能是硬件不匹配导致，重装系统，故障依旧。
图（4）未发现硬件导向

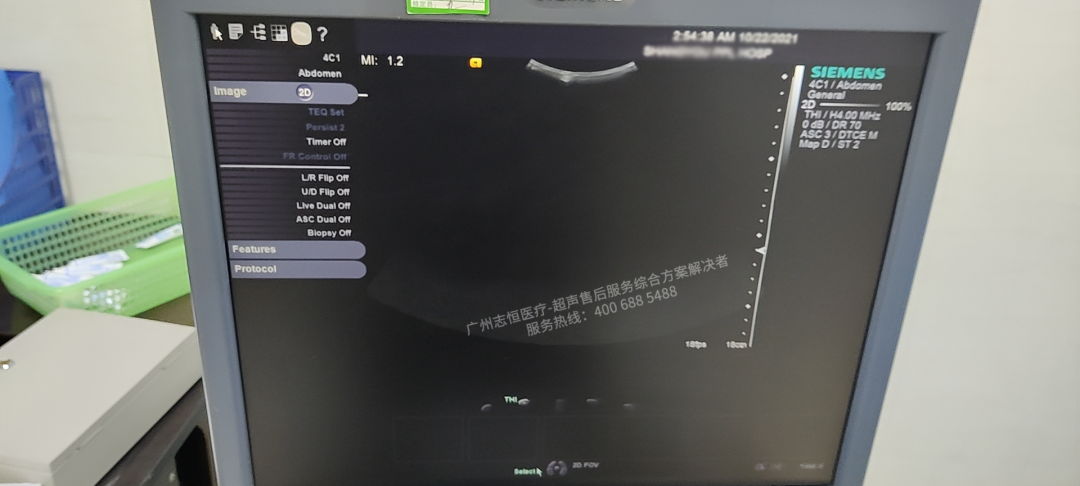

4、经观察，原机的显卡与携带rm的显卡版本不一样，换回原机显卡，故障排除。
连接工作站，检测工作的输出状况，发现从开机到读取进度条工作站与设备的信号可以同步，但进入超声界面工作站便不能采图，故障视频如下。
5、从io板外接显示屏，信号输出正常，这应该是工作站的问题导致的，重装工作站，故障排除。
