01
故障现象
GE VOLUSON E8超声图像异常，切换探头时图像出现亮片干扰。

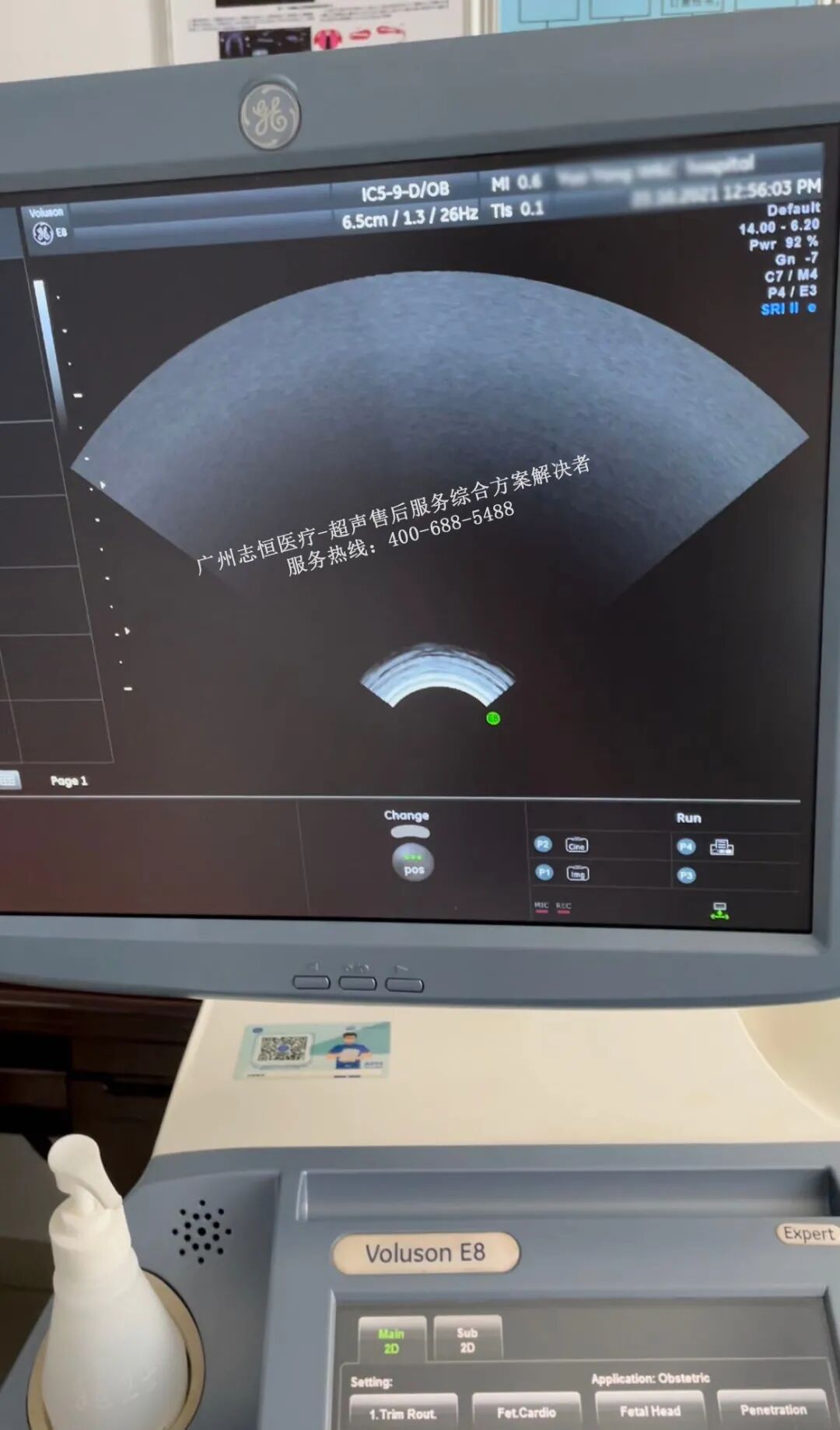

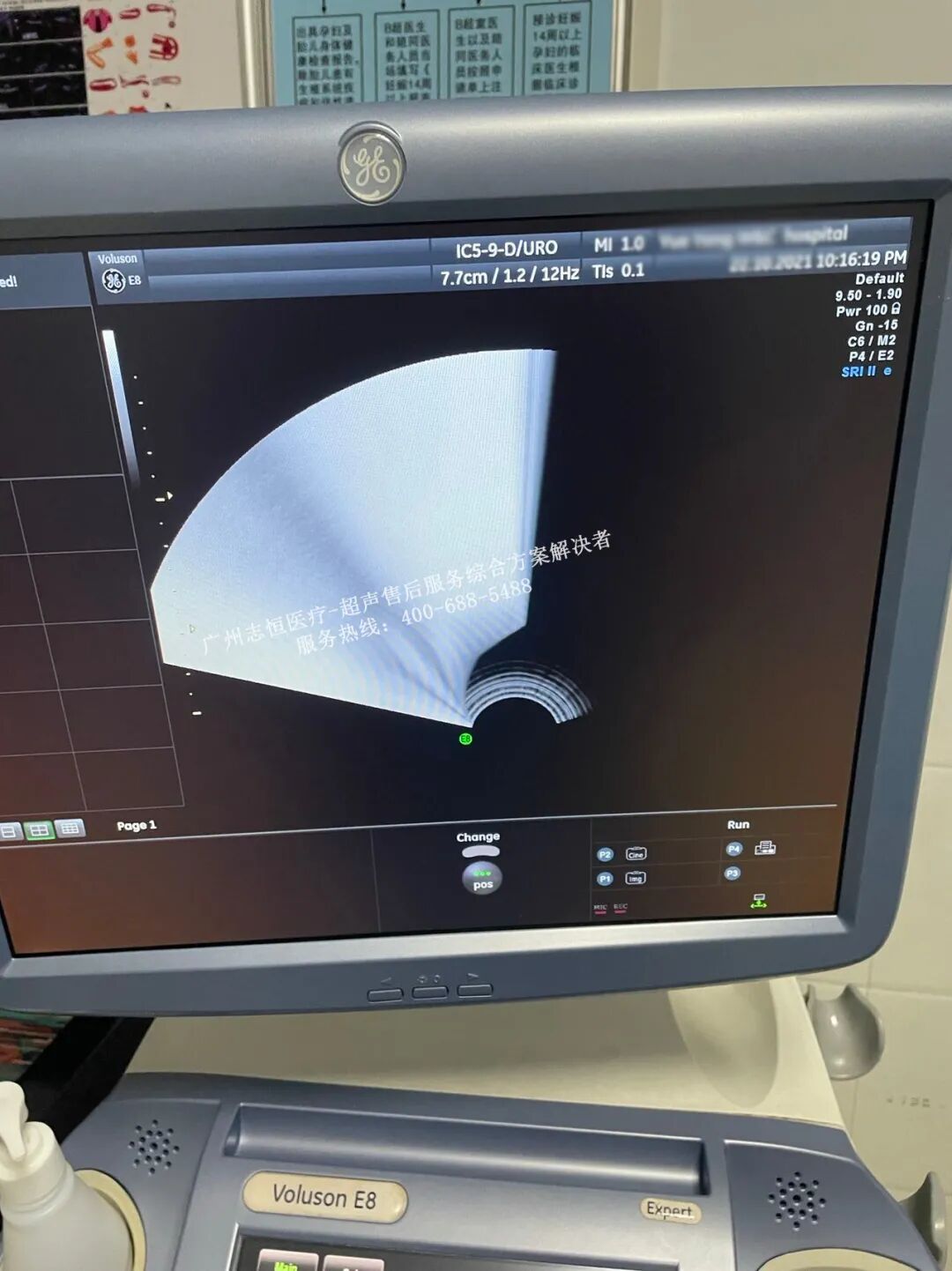

机器故障图片
02
故障分析及处理
GE VOLUSON E8超声图像异常，出现亮片干扰，根据现象判断为发射接收板故障。

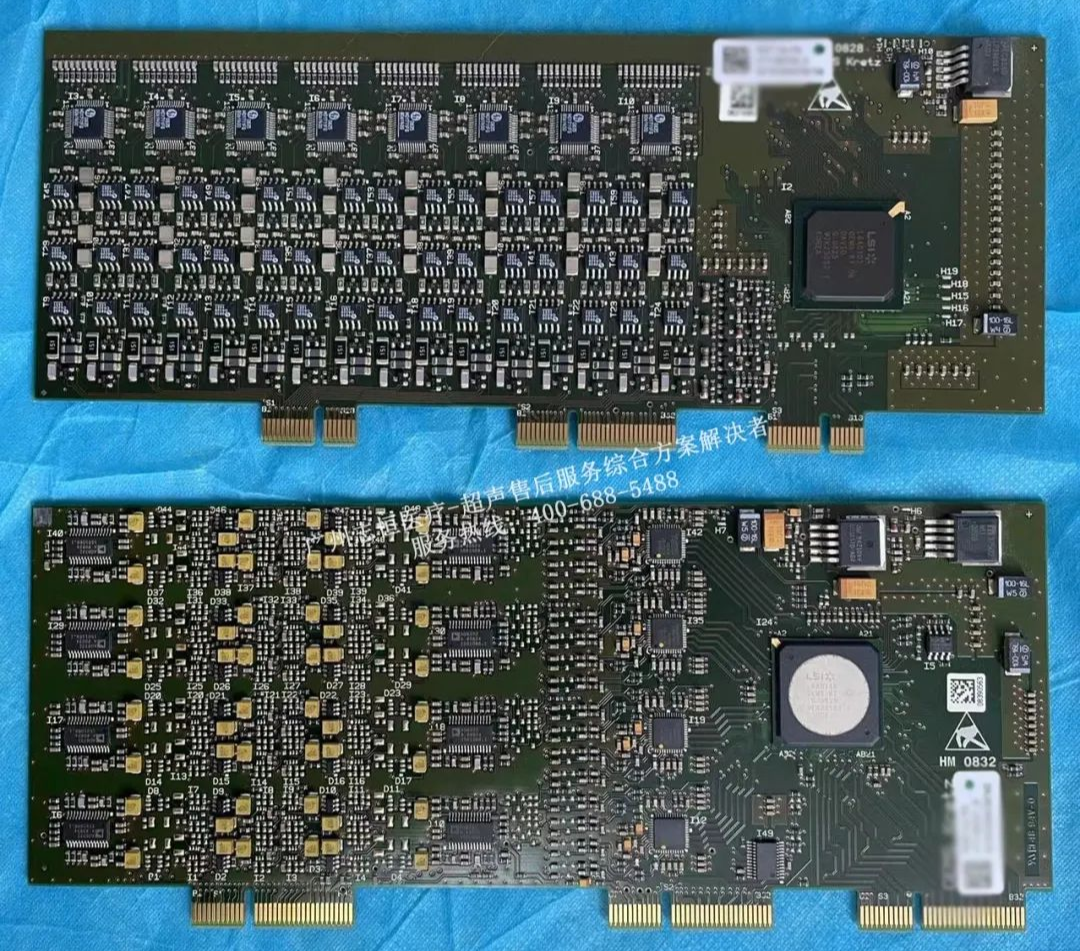

发射接收板实物图

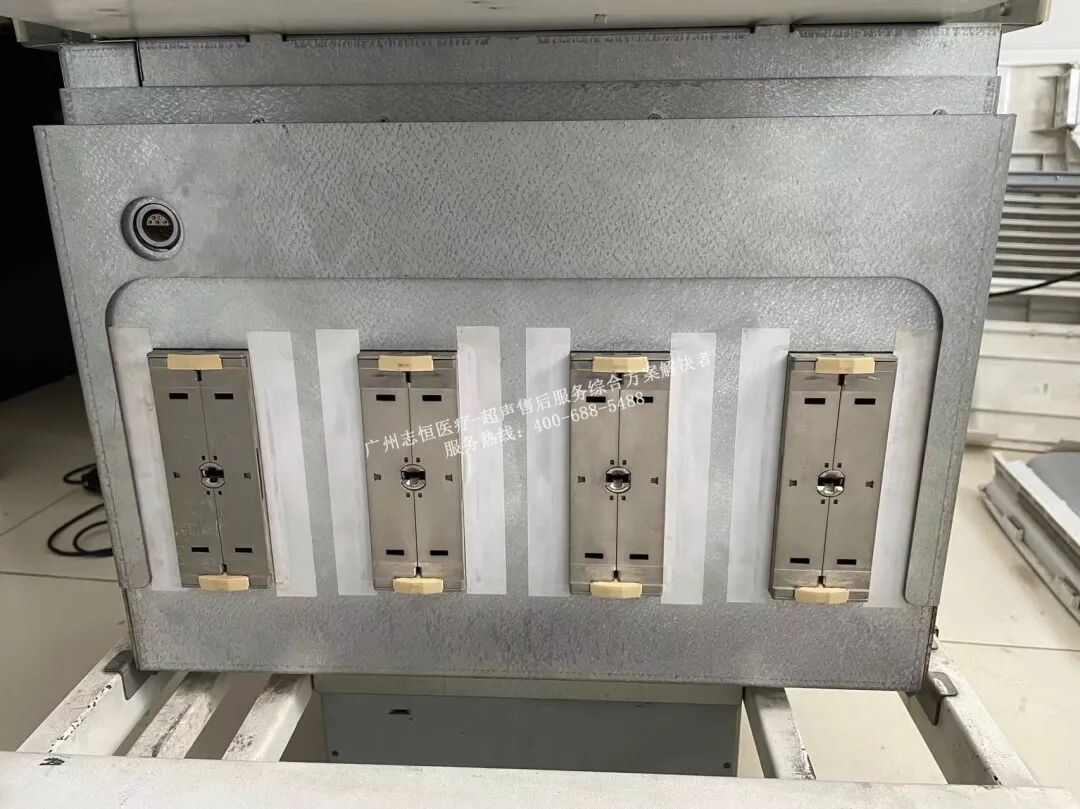

拆除机器外壳后，可明显看到前端由通道板与探头接口板组成的模块。

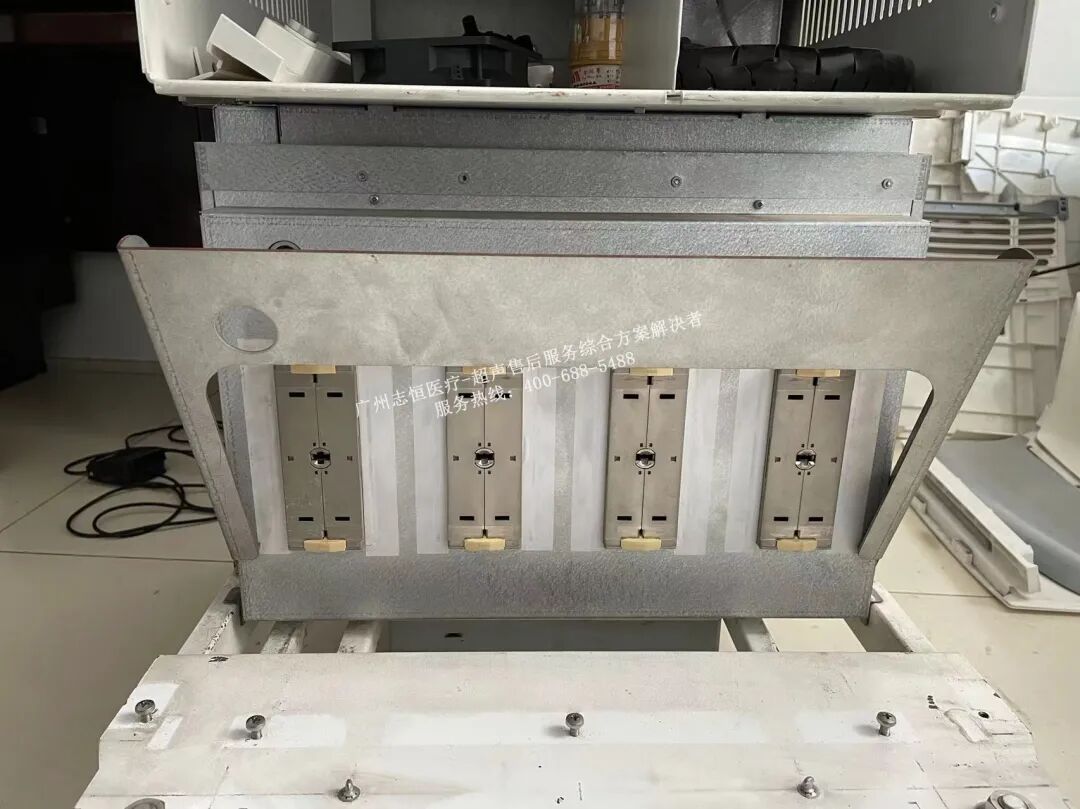

取下所有固定螺丝后将最外层的铁片向下拉即可将模块与机器分离。
要想将模块取下现将铁片取出。
将模块向后倾斜方便将其取下。

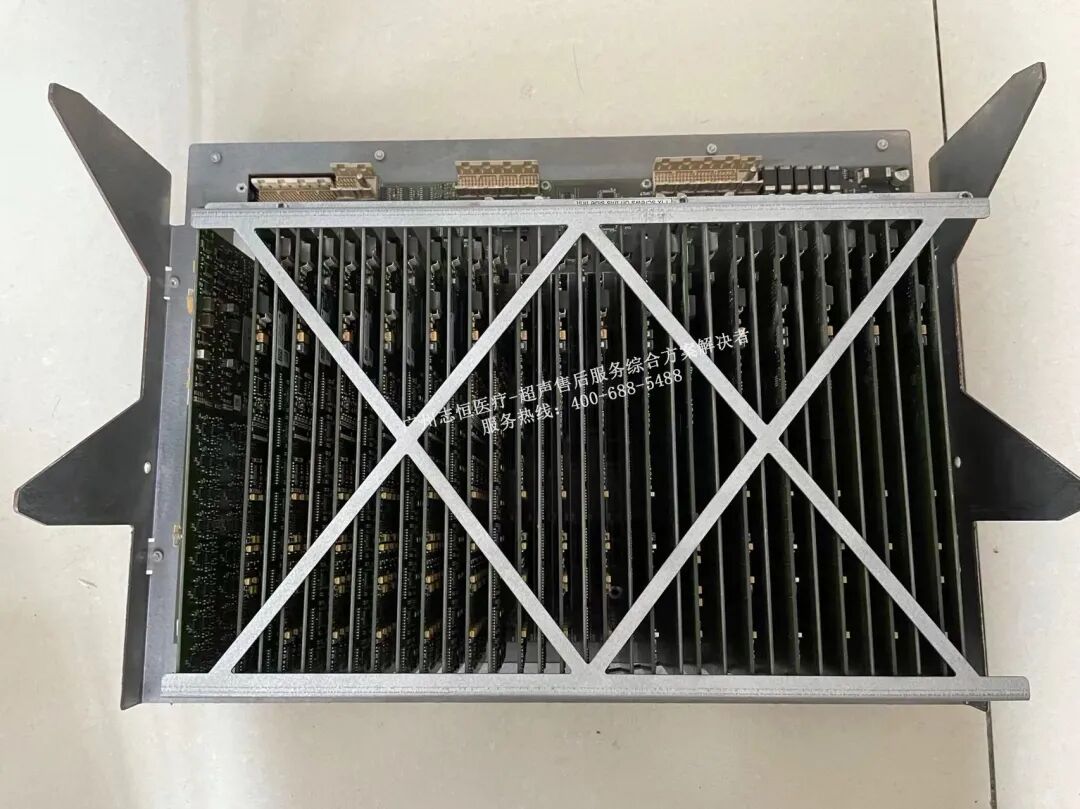

拆下固定铁架即可更换通道板。

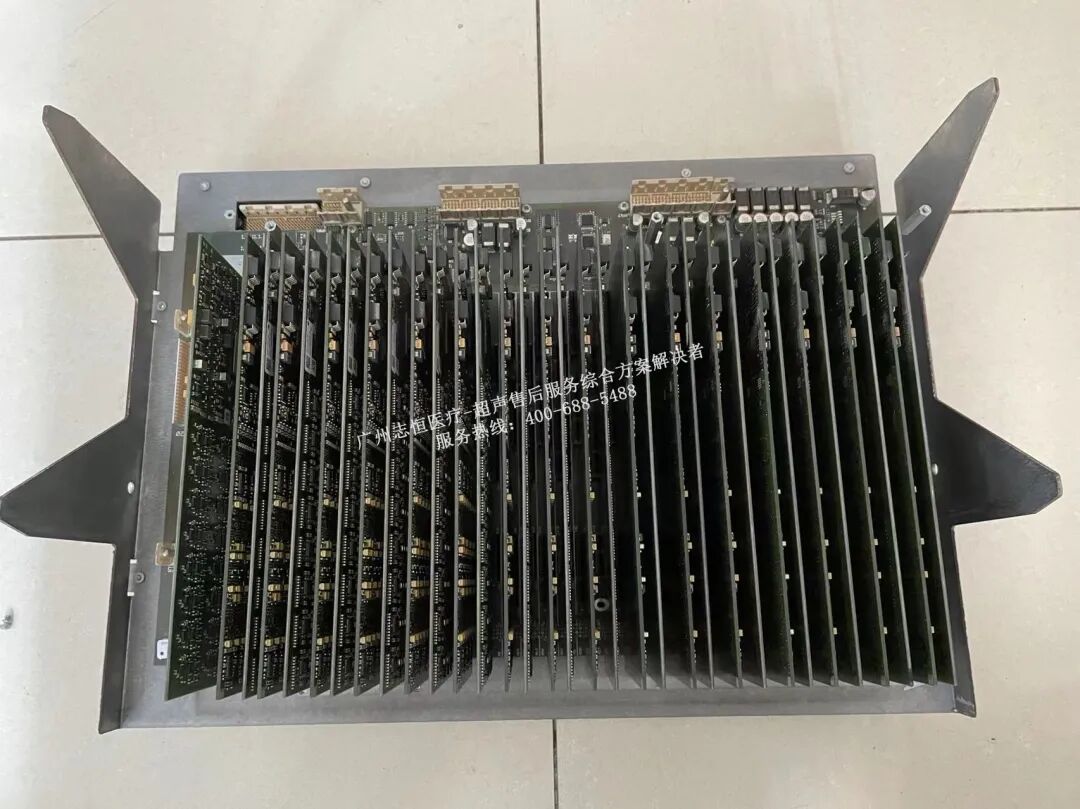

该机器的通道板共有32块，由16对RSR14和RST15的组合组成，而由故障现象仅能判断出是发射接收故障造成，而不能确切的知道是哪一块，所以只能一对一对地更换并上机观察进行排查。排查过程中需要来回的拆卸与安装，应尽量小心谨慎，避免损坏其板件或其接口插针等。
在排查到第12对通道板时，上机观察到故障现象消失，为进一步确认是此对通道板出现故障，将原机通道板装回，故障现象再次出现，确认为此对通道板故障，更换掉故障通道板，机器正常。
