故障现象
飞利浦 IE Elite 彩超设备可以正常开机，除使用心脏探头的cw功能时存在杂波干扰外，其他功能均正常，故障视频及故障图片如下。

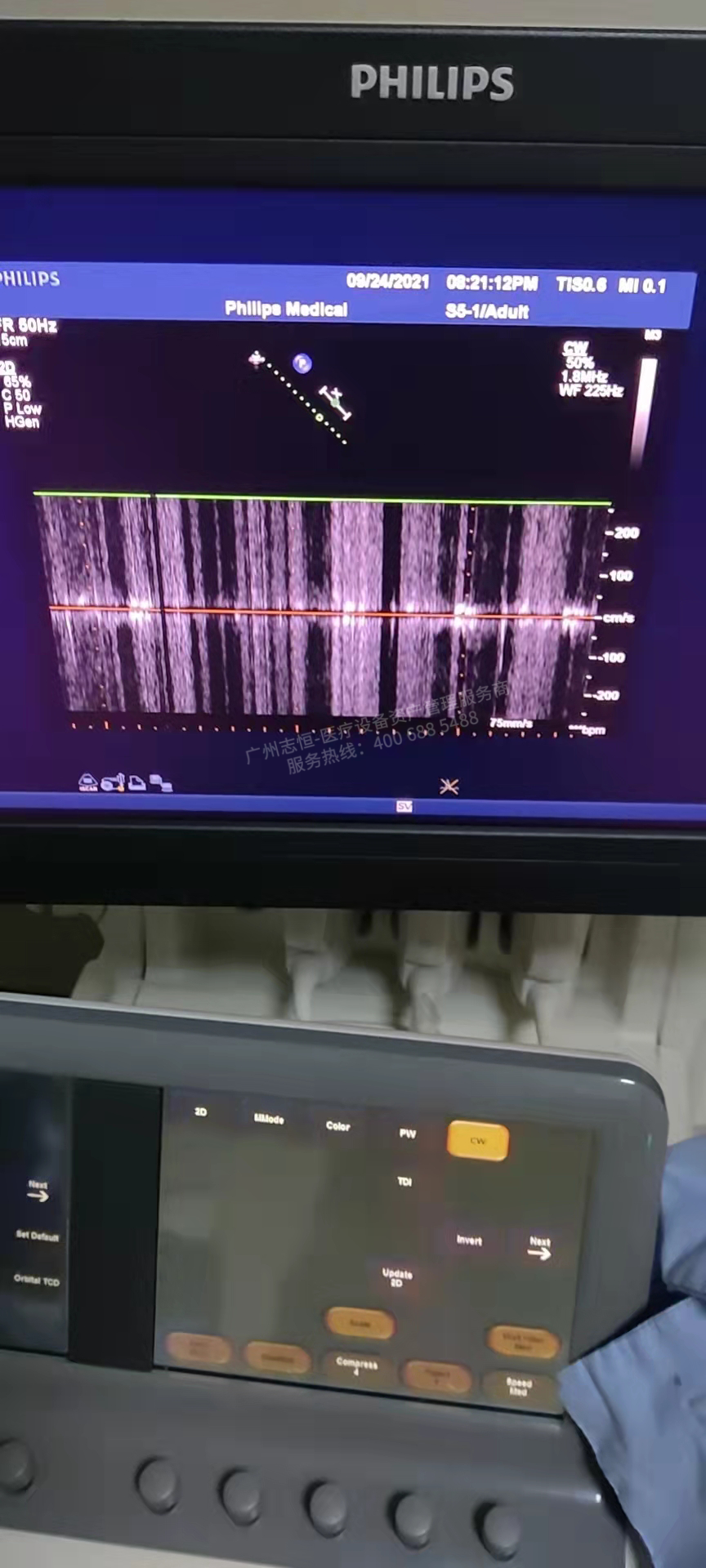

图（1）使用cw功能存在干扰
故障分析及处理
将设备正常开机，检测设备的各项功能，发现只有心脏探头的cw功能存在杂波干扰，其他均正常，而造成该故障的因素有很多：dsc板、通道板、包括探头自身问题也可能导致该故障，接下来进行逐一排查。
首先对心脏探头进行检查：重新拔插心脏探头以及把在公司测试好的心脏探头装在设备上，发现故障依旧，所以基本上可以排除是探头的问题。
其次对设备后端的dsc板进行排查：

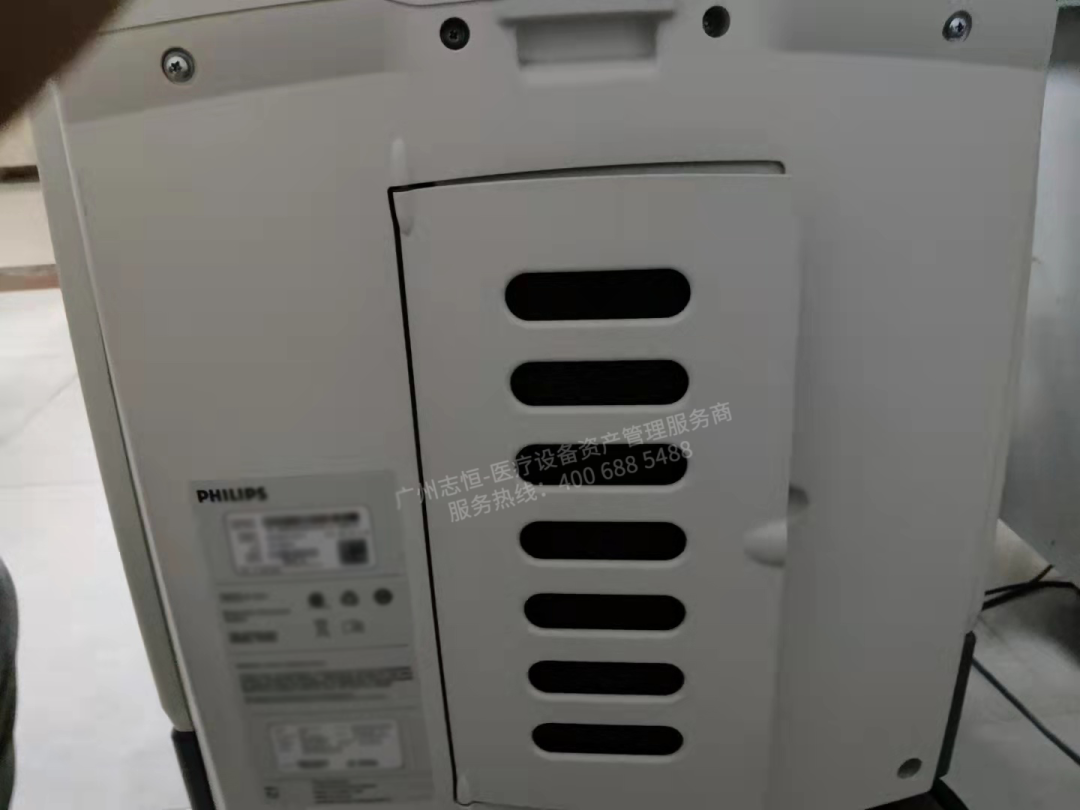

取下设备的后壳。后壳上有四颗螺丝，拧下这四颗螺丝便可拆下，后壳实物如图（2）所示。

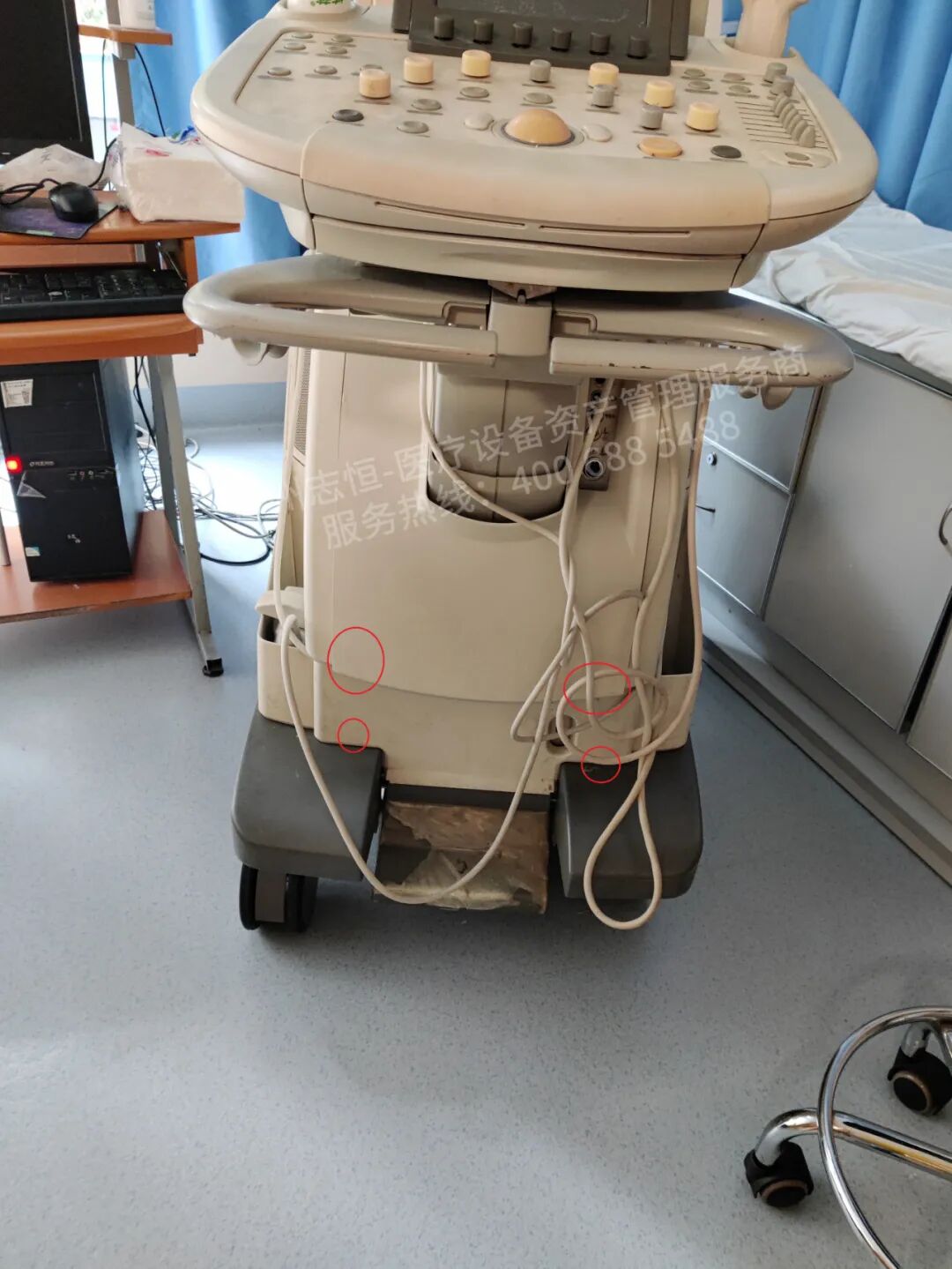

图（2）后壳实物

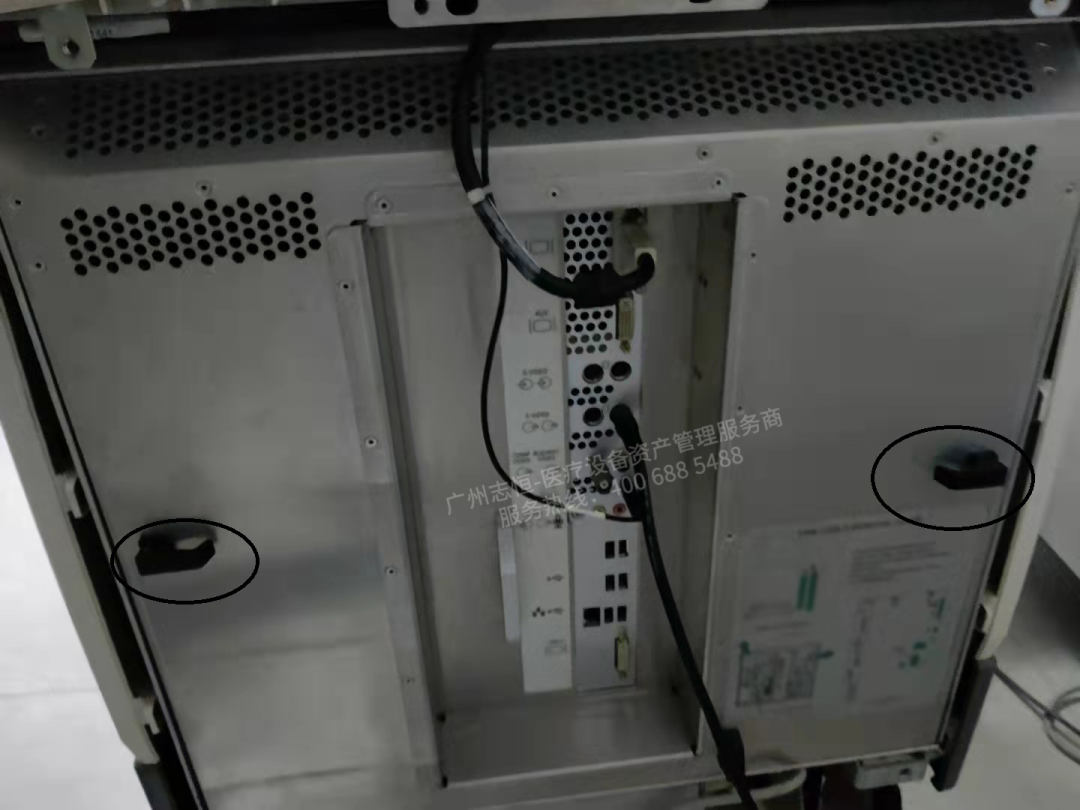

取下后壳之后会发现还有一块金属挡板，拆除后便可以看到dsc板。

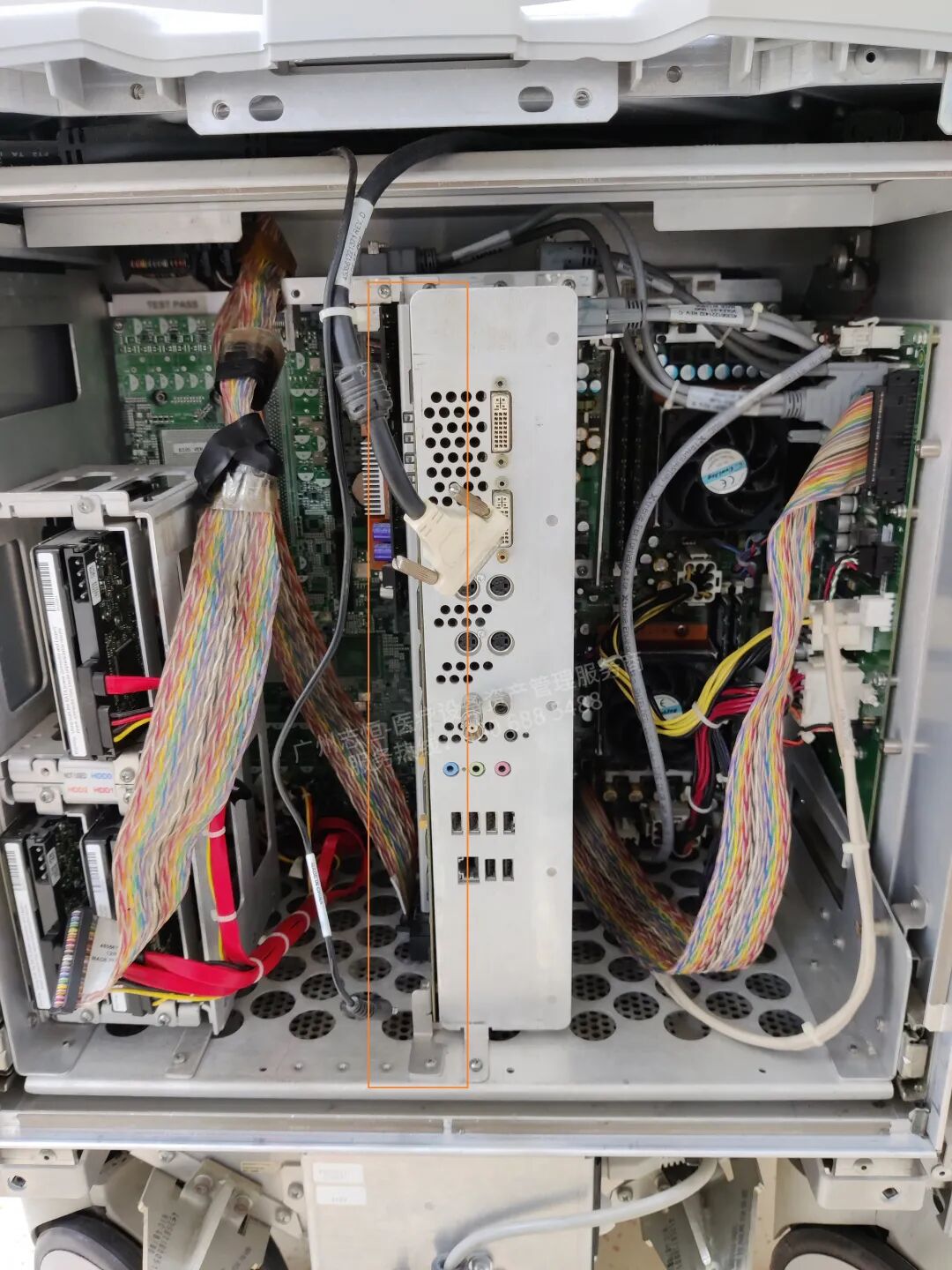

图（3）后端实物图
如图（3）中红色框标示的便是dsc板，更换dsc板，故障依旧。该设备的后端有dsc板、主板、显卡、io板、电源板以及系统硬盘。所以除了dsc板外，其他部件几乎没有可能造成该故障，即排除是后端问题导致的该故障。
接下来对前端部件排查：设备的前端具有四块通道板，一块aim板以及一块fec板。通道板有可能导致该故障，现在进行逐一排查。

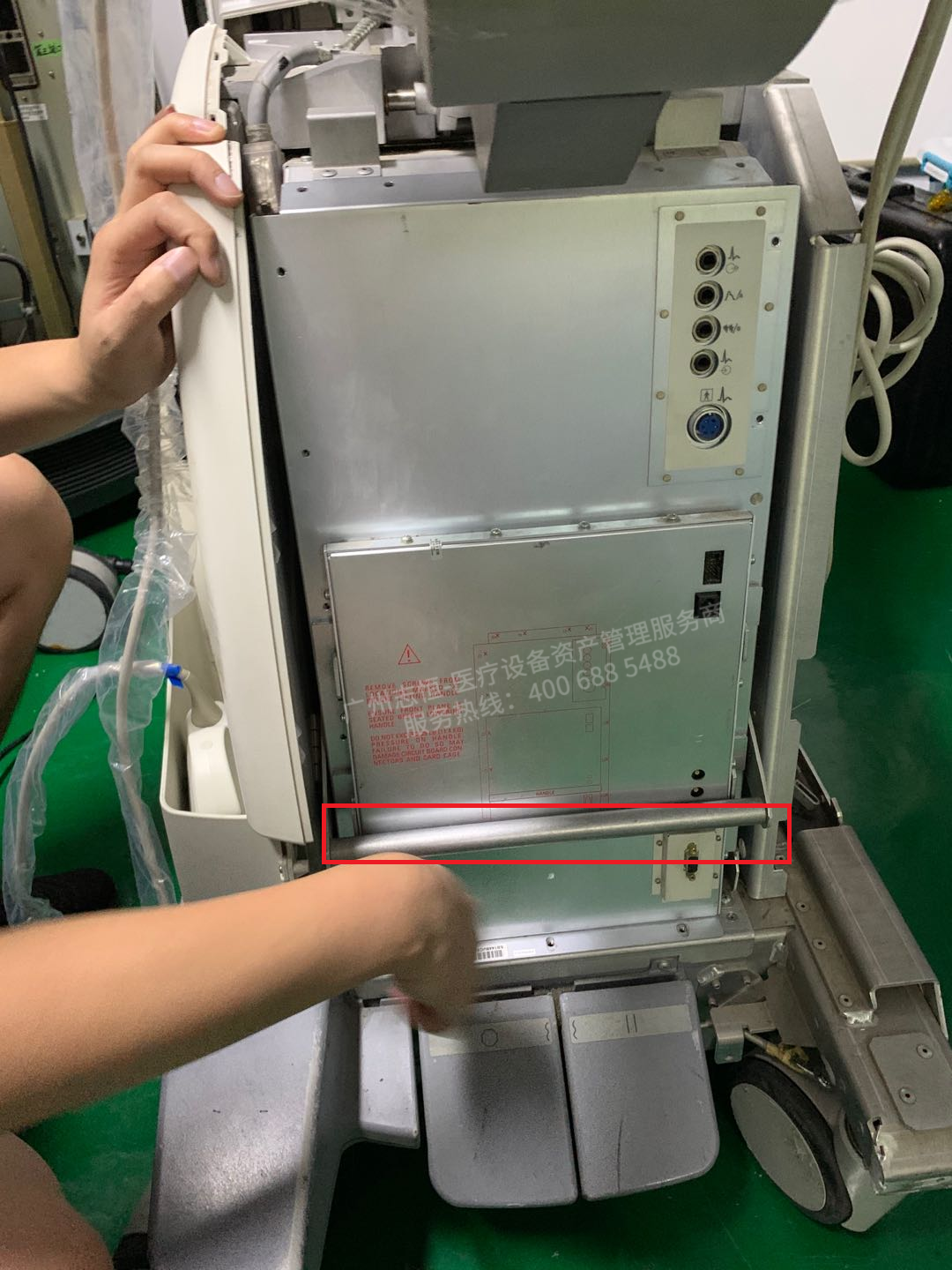

拆开前端的外壳。拆除如下图红色圈标注的四颗螺丝就可以取下前壳，这时便可以看到里面的金属桥板，把金属架往上推，取下金属桥板，便可以看到前端部件了。前端实物如图（4）所示。

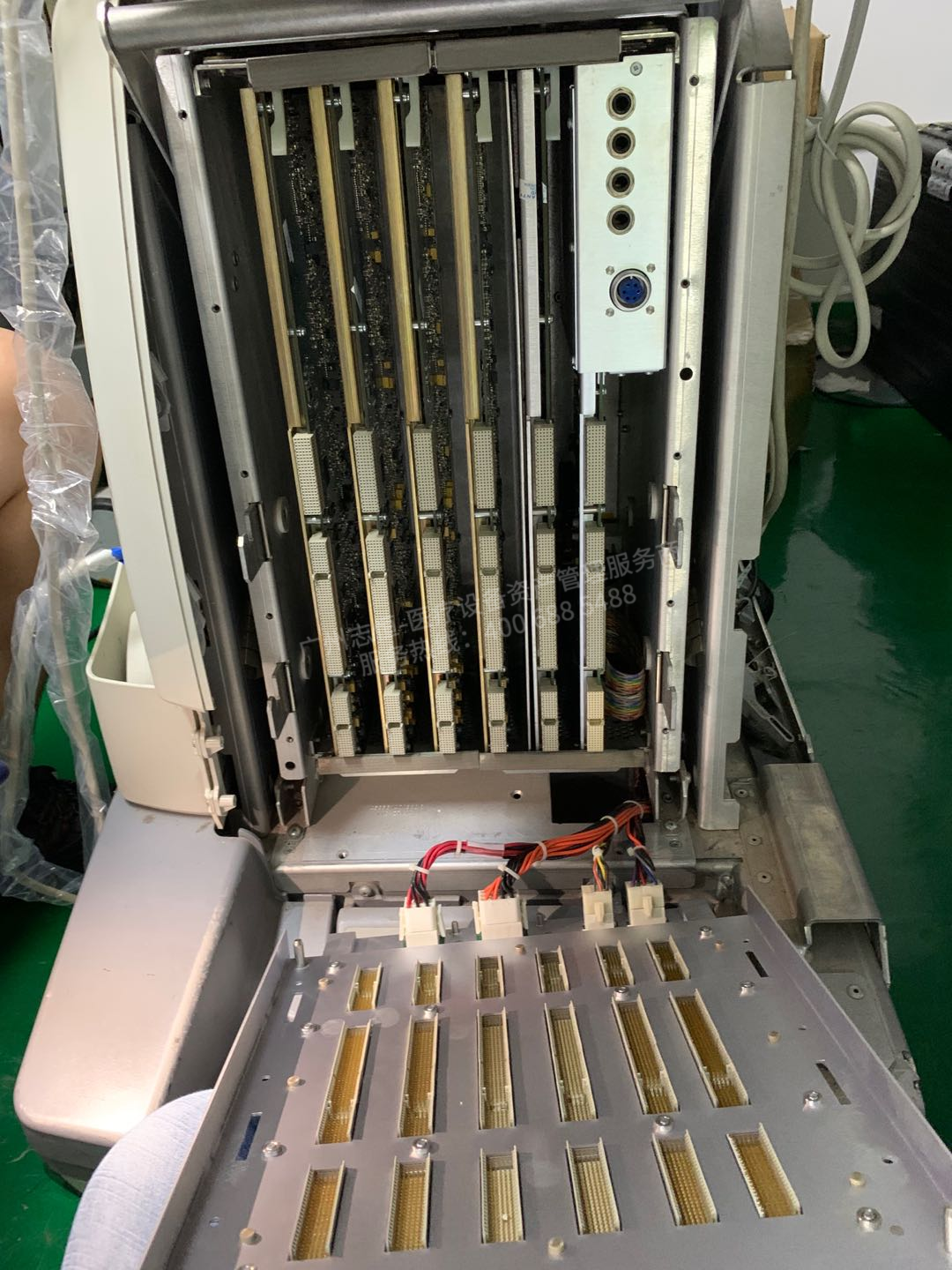

图（4）前端实物

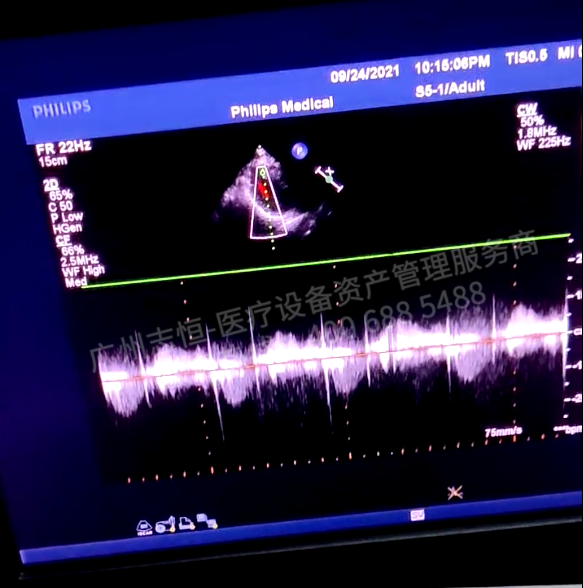

如图（4）所示，左边四块都是通道板，更换通道板，开机检测，检测视频如下，故障排除。
