【超声案例】GE LOGIQ E9开机仅有虚拟界面故障

GE LOGIQ E9开机进入超声界面后仅有虚拟界面，无法正常使用。

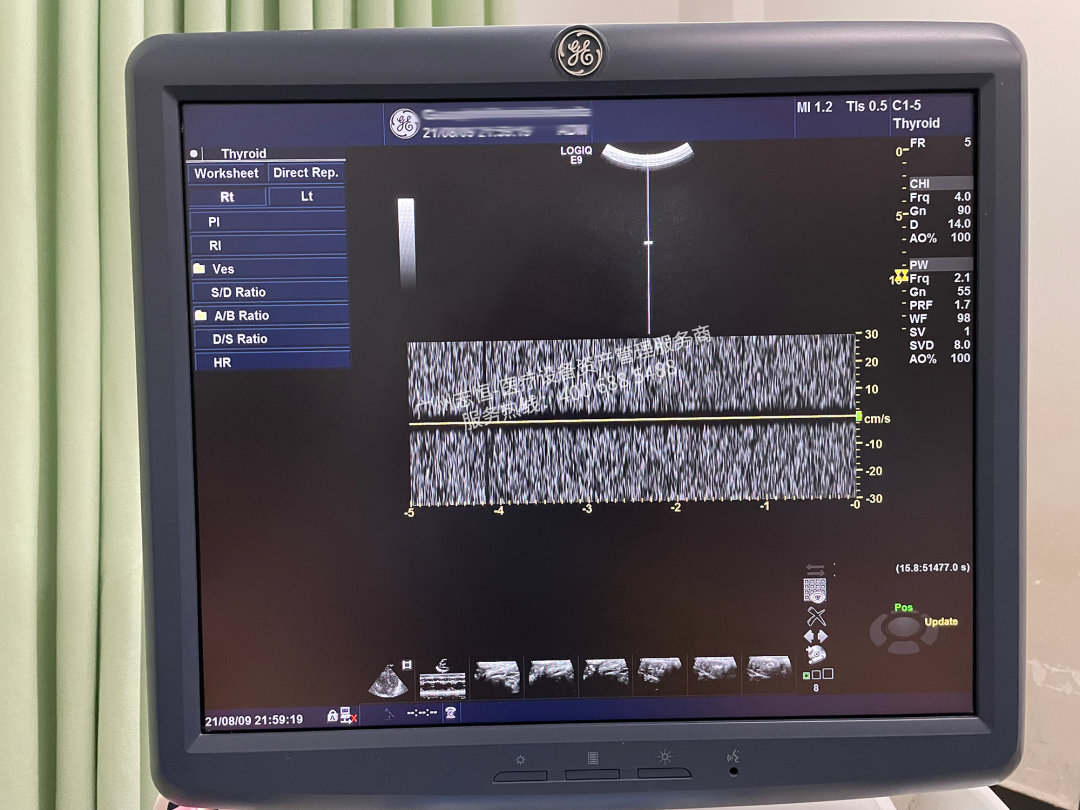

虚拟界面

GE LOGIQ E9开机过程正常，但在接插多把探头的情况下进入超声界面后仅出现虚拟界面，无法进行切换探头。该故障原因为典型的机器前后端连接异常，多见于LOGIQ系列机型，大概率为前后端通讯板故障导致。

1. 该台LOGIQ E9的前后端通讯板为MRX板，该板位于机器右边机箱，拆开机器右边外壳后即可看见。

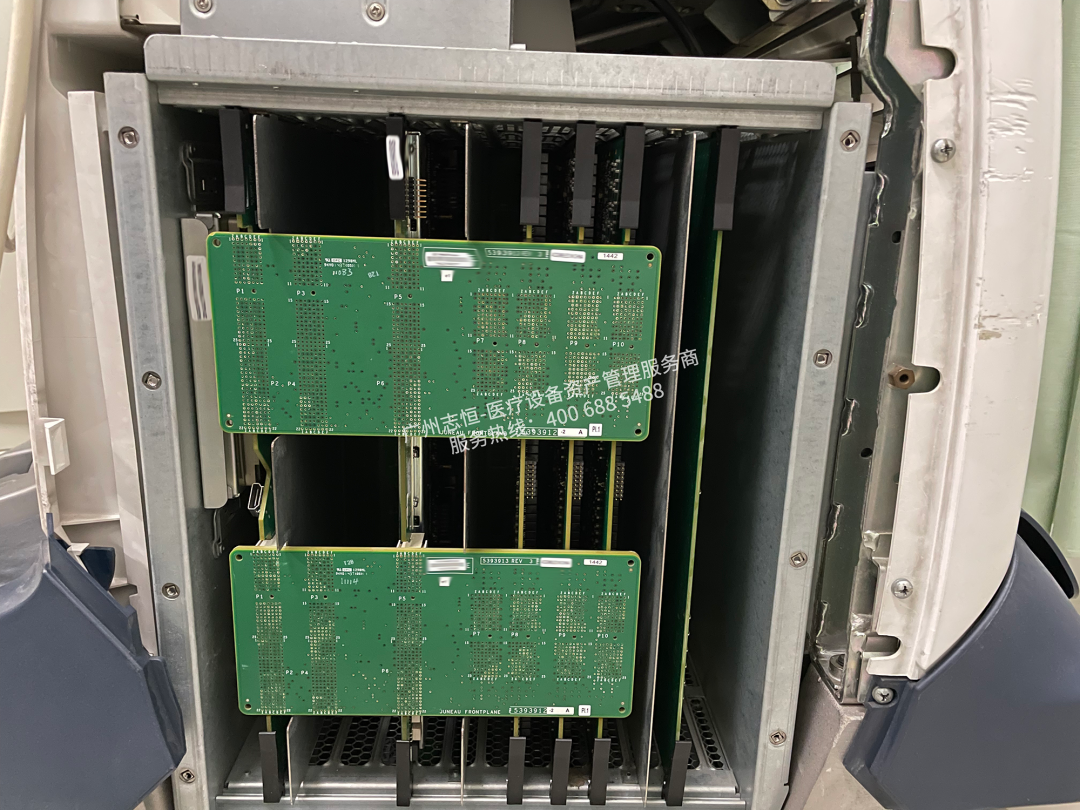

MRX板位置

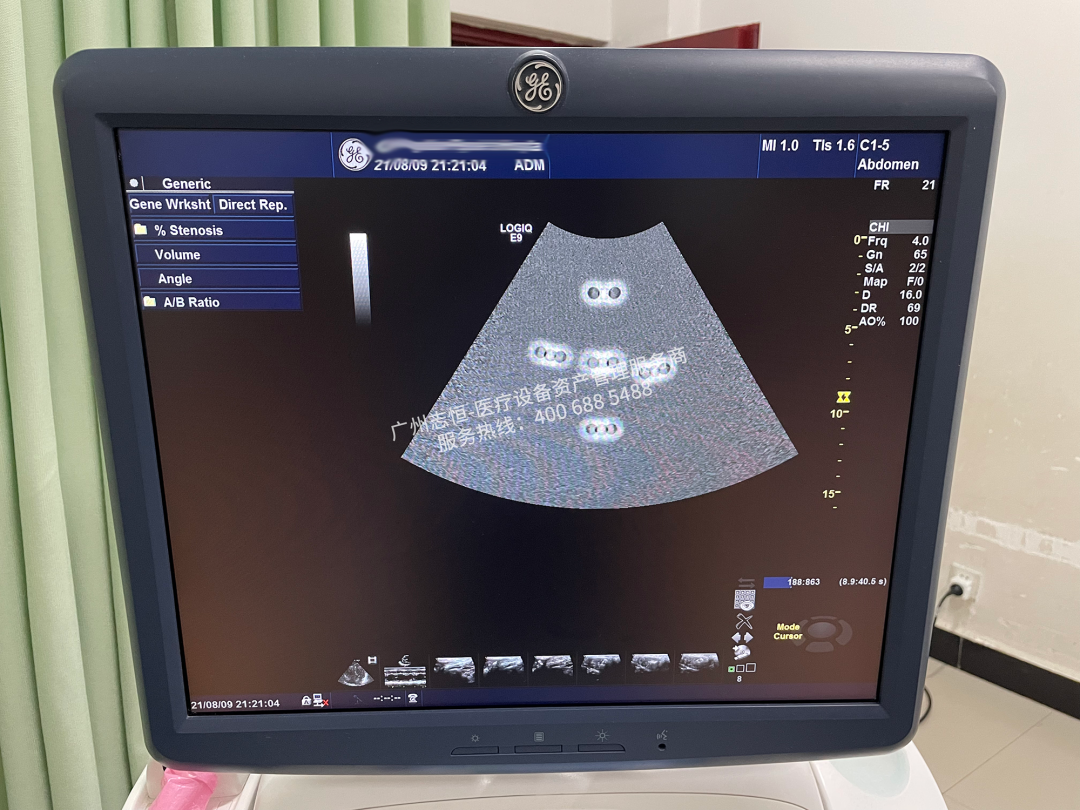

2. 更换MRX板后，机器开机会提示需要进行DC Offset Calibration操作（该提示框可点击OK进行忽略，不影响机器正常使用，但若不进行该校准操作，则每次开机均会出现该提示框）。点击OK后，机器切换各探头及功能模式均使用正常，可确定故障原因为MRX板坏。

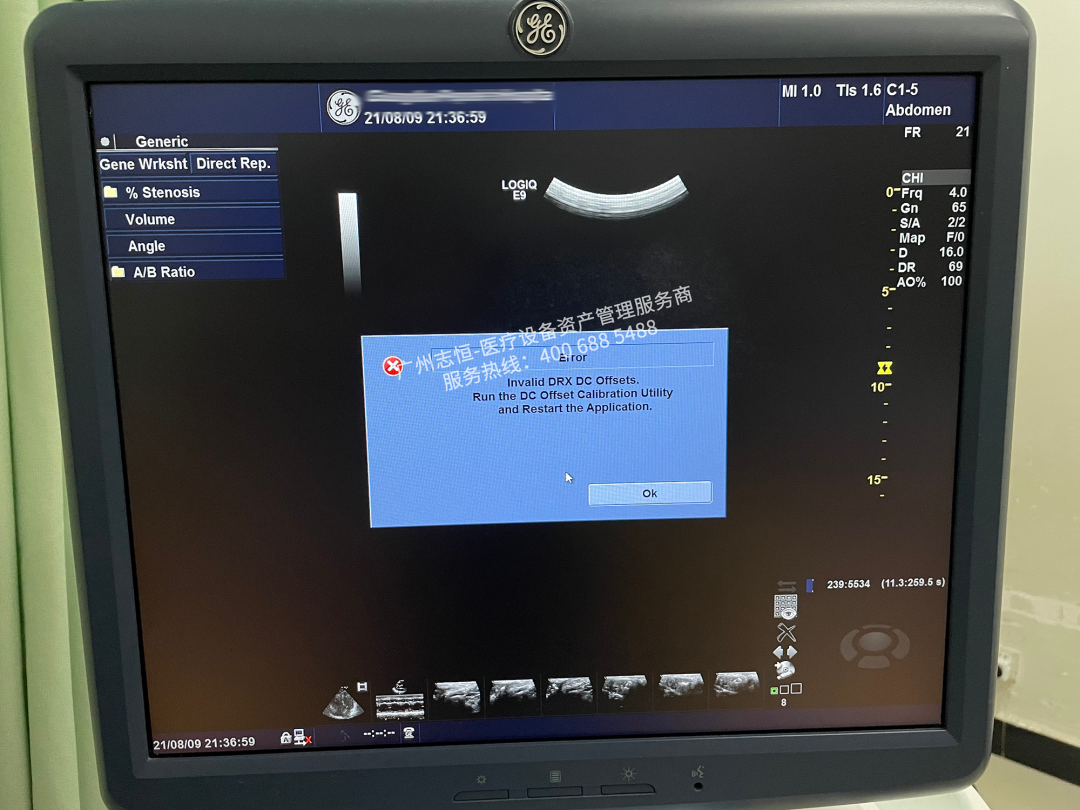

DC Offset校准提示

3.登陆后台进行DC Offset校准即可。

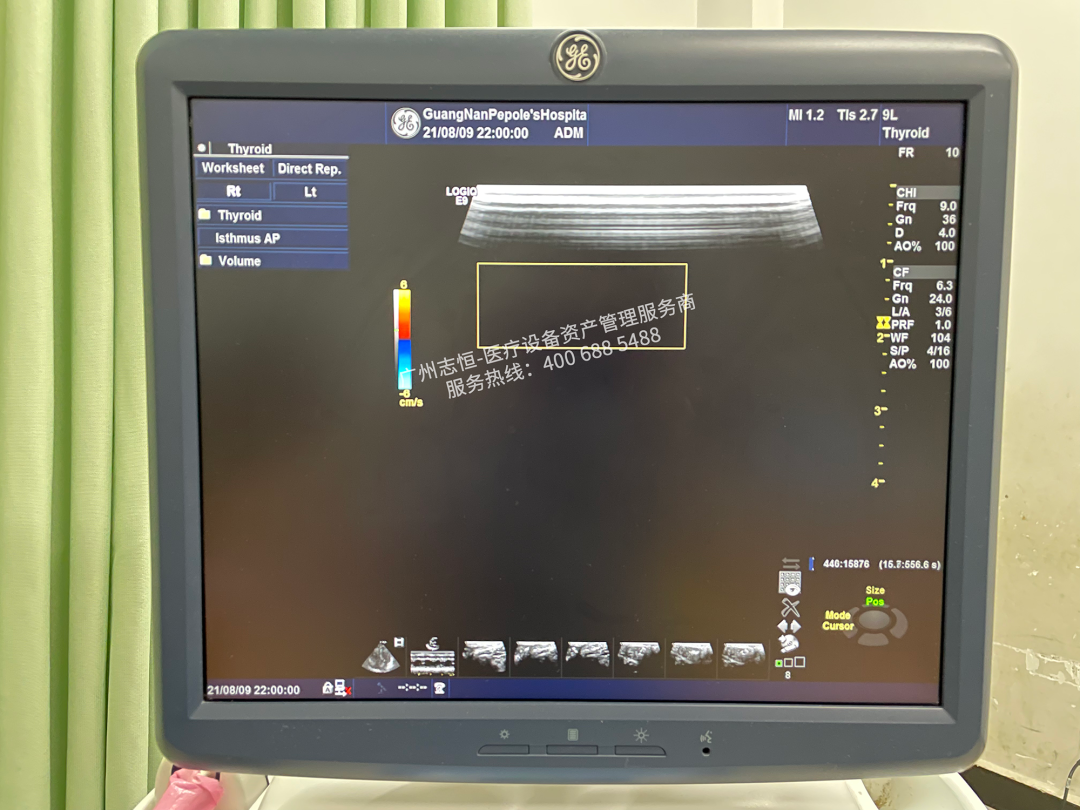

更换MRX板后，故障排除。
