作者：杨兴民，方晓熠，黎昌华，黄华
近年来，随着MRI技术的不断发展，其具有的无创、超快速性、清晰的解剖结构、反应组织代谢功能性等特点，是以往任何成像手段所无法比拟的。
MRI分超导和永磁两种,超导利用高温超导材料制成的线圈，产生高场强稳定磁场,永磁采用铁磁材料充磁之后形成磁场。超导采取圆筒式设计，让有些患者产生恐惧感，也不适用于肥胖患者；而永磁采取开放式外形设计，避免了超导的这些缺点。无论是永磁或超导 MRI。
在维修过程中，有些故障是较难维修的，尤其是没有明显报错的间歇性故障，如果采用更换配件进行维修,费时费力，有时很难准确找到故障点。但如果合理运用设备本身的一些软件功能，能看到故障引起的变化，找到配件故障对 MRI信号的影响，就能准确快速地找到故障点，我们可以将这种方法定义为可视化维修。正确使用、认真维护维修MRI设备，可提高设备的利用率，节约维修成本。
(1) 图像变形：图像LR方向的尺寸出现偏差。（2)图像相位方向有伪影。
初步判断谱仪梯度输出模块损坏，后经验证不是谱仪输出模块损坏。此类故障在MRI维修时应用一般维修方法很难判断故障点，利用一些仪器也很难测试到微弱的MRI回波信号的变化，各个配件都没有报错显示，软件也没有故障提示。
在软件上运行程序如下：运行Sag SE序列，将层数改为4, Nex改为1；在RI软件上输 入 “ GfflASE 0 (关闭相位梯度 ）—GREAD 0 (关闭读梯度）— GS (连续运行)”。

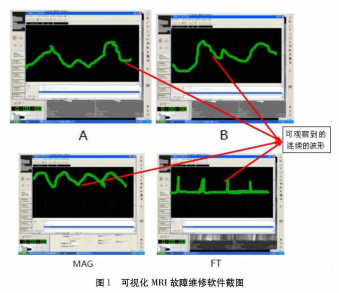

观察回波（图1)。
正常无故障情况下，其 A、B、MAG波形都应运行相对稳定；如果发现A、B、MAG显示模式下波形幅度均有不同程度的抖动，那就可以判断为设备处于故障现象。
注意：由于频率不稳定也会造成波形的抖动，需要排除。
由于频率不稳定因素造成的波形不稳定，在频率变化较快时A、B运动是不稳定的，但MAG变化不大，由此用MAG模式观察波形的变化是较准确的，这就给故障判断提供了连续的可视化依据。
分别运行Cor SE、SagSE、AxiSE序列，将层数改为4，Nex改为1 ;在RI软件上输入 “ GPHASE 0 — GREAD 0 —GS”。
运行结果发现当运行Sag SE时 ，波形有较大幅度的抖动，关闭SIU、匀场放大器、磁体温控器等设备，测试结果无变化。由此判断此故障是由X 路梯度引起的。
利用软件进行可视化对MRI故障进行维修，应用波形变化来判断故障点，维修过程中没有用到任何仪器，整个维修过程简洁、方便、准确，可提高设备的利用率，节约维修成本 。
