磁共振成像技术具有良好的软组织分辨能力和多平面、多参数成像优势，能够清楚地显示病变部位 、范围及与周围组织器官的相互关系，因而应用越来越广泛 。
如图1所示，首先软件系统按照操作人员输入的序列信息向控制计算机内部的图像处理模块发送一个驱动射频线圈的命令信号给电子柜内的主控制模块 (ACM)，然后 ACM发送射频驱动信号到射频放大器 (radiofrequencyamplifier，RFA)，发射门信 号激活图RFA使之处于工作状态。RFA 放大射频脉冲信号，再通过射频输出接口发送给射频输出滤波器 ，同时通过RFA的控制连接头将反射和发射的射频功率、门信号和报警信息等参考信号发送回 ACM 。

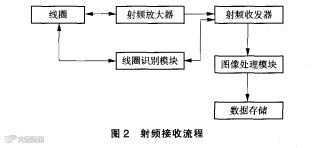

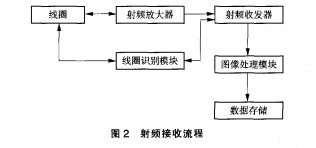

如图2所示，射频线圈拾取到返回的射频信号后 ，通过数据总线 (BRX)发送 给射频放大器射频模块 (radiofrequencymodule，RFM)，在RFM内射频信号被稳定在一个合适的数量级范围内，然后由混频器和RFM内的振荡器转换为频率平均值为 3MHz的信号，再发送到射频收发器ACM进行解调，解调后的数据发送到图像处理模块进行图像重建 。图2中的线圈识别模块(RIB)安装在磁铁底部，由 ACM提供电 源并将线圈相关信息发送到 ACM。
2.1.1 故障现象
开机 ，进入扫描状态准备时 ，界面提示“Incorrect Signal”。
2.1.2 故障分析
根据错误提示信息查阅相关资料 ，初步确定故障原因可能有：(1)软件运行错误；(2)线圈接触不良；(3)中心频率漂移。下面就针对这3个原因逐一排查。
2.1.3 故障排除
对于软件故障 ，通常可以重启系统或者重装软件来排除故障。更换不同线圈并试机可排除线圈接触不良的现象。
若故障依旧，则需调节中心磁场的频率昀，调节方法如下 ：
(1)登录用户serv，密码ferukum。
(2)等待用户操作界面(operationinterface，OPI)自检 。
(3)点击 “IE’，选择 Arasconnection，弹出一窗口，保持该窗口状态。
(4)点击 “start”，选择 program；点击 “Araswin”，弹出窗口，选择中间项 network；点击 “ next”， 选择唯一选项 local—connestion；点击 “next”， finish。
(5)选择图标 scanmanagement，点击进入 ，弹 出一窗 口保持页面不关闭。
(6)将1号线圈放置于机器腔内，同时将调试水模及其相应的水模支撑架也一同放入 ，水模应以横断位方位放置在支撑架的正中位并将白色螺钉置于最上方。
(7)选择 Test—trou— bleshooting-quicktuning，等待校正结束(2min左右 )。
(8)点击 “manual—homogeneity”，弹出窗口 ，首先将gain1调整至50～60，此时蓝线显示在屏幕上，再点击 gain1边上的下拉菜单，选择 x grad．Offset，上下调整其数值，使蓝色波形的张口张至最大(可先往上调整，如果波形张口在缩小，则往下调整，直至波形张口张到最大为止 )；同样调整y grad．offset和z grad．Offset(在调整x grad．offset、y grad．offset和zgrad．offset时，其最大调整值不应超过±1000)。这时再选择 fine freq．，调整其数值 ，使红色波形为一平行 直线 ，范围在一个方格里面。全部调整完毕以后 ，点击左上方的“StopScope”，会弹出一个确认窗口，点击“Yes”，然后弹出一保存窗口，将刚才调整过的所有项目的前面小方框打上勾 ，点击 “Save”，保存并退出 。
2.2.1 故障现象
做定位像时图像不显示 。
2.2.2 故障分析
产生该故障原因可能有：(1)中心磁场漂移 ；(2) 计算机到硬件设备通信异常；(3)数字信号处理模块 (digitalsignalprocessor，DSP)故障。
2.2.3 故障排除

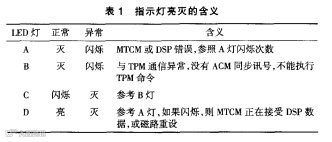

中心磁场漂移可根据上述方法调节，但无法进入设备的调试界面，提示通信错误。拆开设备左侧的机箱盖板，可以看到singal box，其由ACM、温度控制板 (MTCM)、RFM3个部分组成 。其中的 ACM负责射频信号的发生，生成的射频信号通过RFA发射到发射线圈，接收到的信号也经由ACM传输到计算机主机部分 。MTCM部分负责控制温度控制模块(TPM)，并与TPM一起控制磁体温度。RFM负责接收线圈拾取到的射频信号并放大后传输回 ACM。在 ACM内侧有相应的工作信号指示灯，其含义见表1。
对照表1观察到B闪烁，C灯灭 ，可判定ACM损坏或者ACM与DSP通信异常 。更换新的ACM板后故障依旧。检查DSP通信板，按照正常关机步骤重启计算机，以“serv”身份登录系统，等待OPI启动，在OPI软件中，点击最下侧“LogViewer”一栏，查看记录文字是否有 “dsplinitializationcompleted”“dsp0 initializationcompleted”，正常情况下，此时OPI界面下方的红色指示灯应变为绿色 。如果显示 dsp0或dsp1启动异常，红灯无法变为绿灯，则可能为DSP故障。关机后打开机箱 ，重新插拔DSP板，尝试重新启动，观察到此时OPI界面下方的红色指示灯应变为绿色 ，证明DSP是正常的。重装系统后开机，设备故障排除。
此设备在日常维护中出现的是较常规的故障现象，通过系统的原理分析及软硬件的排查，能够比较直观地找到故障点。处理故障时要注意经验的总结，使设备调校到最优的状态。相同的故障不同的处理思路，采用先易后难的原则 。
