作者：刘建生
一、故障现象

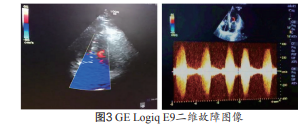

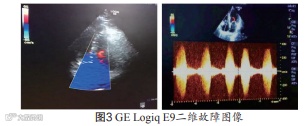

设备开机正常，进入超声系统正常，二维模式下图像使用正常，彩色模式下，增益正常值情况下取样框内彩色外溢 ；当使用连续多普勒时，频谱异常（图 3）。2.2.2 故障分析与检测 根据上述故障描述，我们首先怀疑探头或是前端的某块板件出现故障，因为超声设备是由前端通过探头发射与接收信号，经由前端处理后传输给PC端进行后处理， 从而显示到显示器上。目前设备能正常开机且二维图像正常，说明 PC 端的运行正常，基本可以排除PC端有问题， 通常PC端出现故障多数会导致设备无法开机、死机或无法进入系统等非图像故障，所以扫描区域出现问题时多数是因为前端或是探头出现故障。

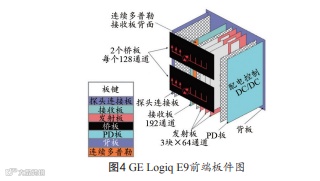

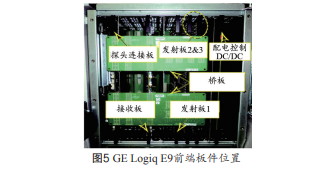

现在我们先来了解一下 GE Logiq E9 前端构造及运行原理，有助于我们对此故障的分析检测。首先了解前端构造，前端主要由母板、探头连接板、接收板、发射板、电 源板以及两块桥板构成，桥板主要的作用是连接探头连接板、接收板、发射板 （图 4）。故障所示的连续多普勒是 由接收板上的连续多普勒模块控制。
GE Logiq E9 前端运行原理：首先PC端通过PC2IP发送控制信号给前端背板。由背板控制电源板、发射板和探头连接板协同发射超声信号，由电源板供给发射板高压， 发射板和探头连接板加载高压脉冲信号由探头产生超声信号并发射。然后探头接收经由人体反射的超声信号并发送给接收板，接收板再交由母板进行信号处理；当测量频谱时， 接收板上的连续多普勒模块处理信号后再交由背板。背面板处理后传输给后端，后端进行后处理将图像呈现在显示器上（图 5）。
根据运行原理从易到难进行检修，首先检查探头， 发现所有的探头都有彩色外溢，所有探头同时损坏概率极 小，这种情况通常是由于前端板件损坏而导致所有探头图 像出现问题，科室内恰巧有在另一台同版本的 Logiq E9， 把机器上正常使用的同型号探头，连接到本设备上故障再次出现，由此排除探头故障；接下来我们再来检修前端板件，探头连接板、接收板、发射板、桥板作用是发射接收信号， 电源板负责提供高压，所以当探头连接板、接收板、发射板、电源板任意一块损坏都可能导致二维下图像异常显示，目前故障是血流及频谱异常，因此重点怀疑是连续多普勒 模块所在的接收板出现故障。
二、故障维修
既然前端板件都有可能造成此故障，这时候可以用“替 换法”进行重点排除，这种方法就是将没有故障的设备配件替换到有故障的设备上进行测试。因此故障重点怀疑接 收板，先将科室内另一台同版本Logiq E9的接收板更换到这台故障设备上，按下电源键开机正常，检查患者血流和频谱时上述故障消失。
三、小结
在确定多个板件都可能造成所碰到的故障的情况下， 这才成就了“替换法”，将可能的故障板件逐一进行替换，更换到某块板件故障消失时，就可以确认这块板件损坏， 进行维修更换即可。
四、总结
通过这两个案例发现超声设备故障多样，在日常工作 中需要掌握设备结构和运行原理，我们发现无法开机的故障多数是PC端或是电源出现故障导致的。而设备可以正常开机超声图像出现问题时前端出现故障的可能性比较大， 但也可能是电源故障导致的前端高压供电问题。维修时“替 换法”也是日常维修工作中经常用到的排查方式 ，当有同样设备或配件时就可以将怀疑有故障的配件替换到其他 机器上用以确定自己的推测。同时我们应该继续学习和提高维修水平，以更快的速度维修好更复杂的故障。日常应该及时保养清理超声设备，防止防尘网灰尘过多而导致的 设备过热死机或报警，确保设备的日常使用。
