超声探头的结构和维修

超声探头

超声波探头是在超声波检测过程中发射和接收超声波的装置。探头的性能直接影设备的检测性能。

在超声检测中使用的探头，是利用材料的压电效应实现电能、声能转换的换能器。探头中的关键部件是晶片，晶片是一个具有压电效应的单晶或者多晶体薄片，它的作用是将电能和声能互相转换。

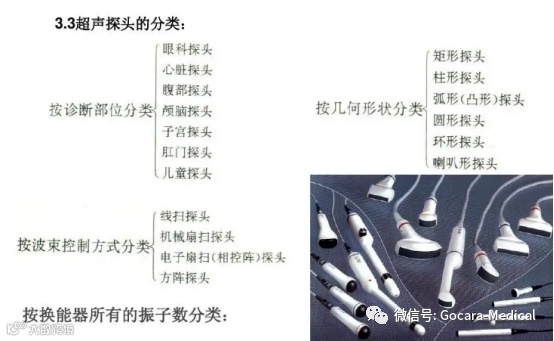

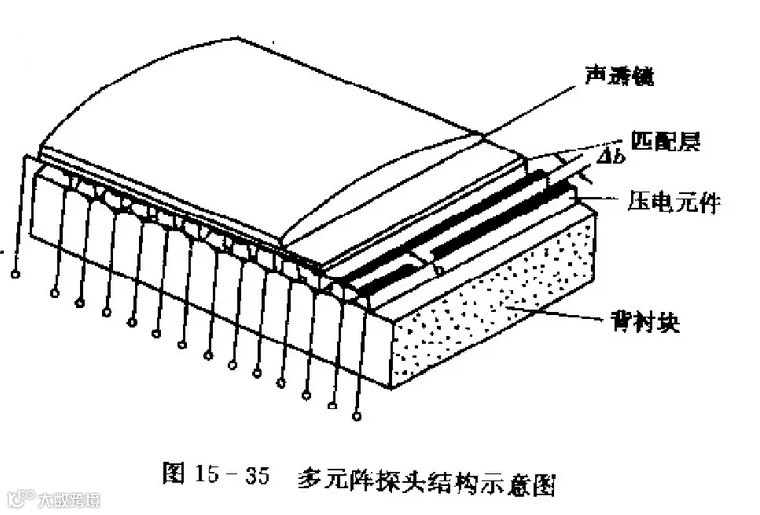

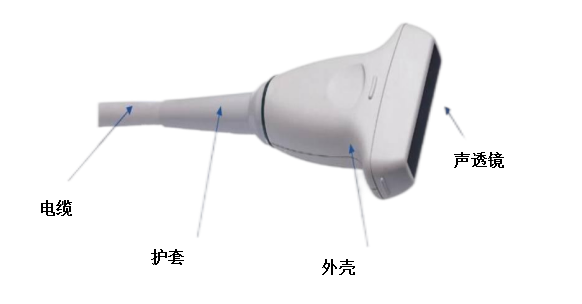

结 构：声透镜、匹配层、阵元、背 衬、外 壳、电 缆、护套、接插件

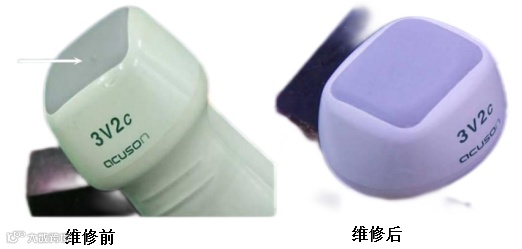

声透镜(lens)损伤

声透镜损伤现象会阻碍发/收超声波信号, 影响临床诊断。

匹配层作用：

能改变前后媒质的阻抗关系，从而增大透射系数，使声能高效地在压电晶片和人体软组织之间传输，能提高换能器的灵敏度，展宽频带，减少失真。

背衬：

吸声，由于阵元是双向发射声波，一边给人体发射，但另一边是向探头方向发射，为了防止干扰必须把发射到探头一边的声波滤掉。

屏蔽件：

处理干扰和噪音

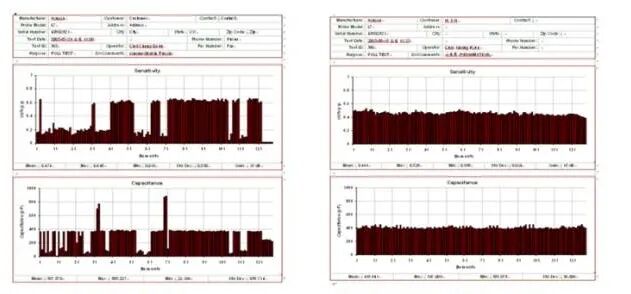

阵 元：又名压电陶瓷

材料：顾名思义就是陶瓷上面镀有金属材料叫锆钛酸铅主要一种元素叫电畴。

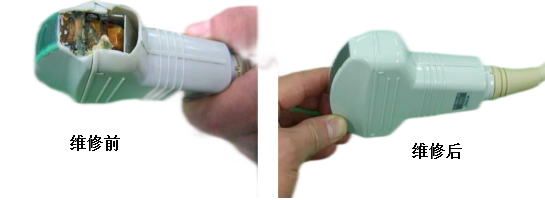

外 壳：

外壳开裂破损后，耦合剂进入导致阵元氧化、腐蚀、焊口断开

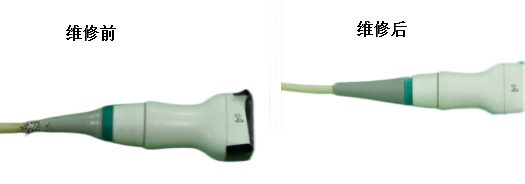

电缆(Cable)复盖物的破损

探头电缆的覆盖物被破损后，如不理会，屏蔽层断开使电缆屏蔽性能下降, 图像会产生噪声干扰，影响设备正常使用。

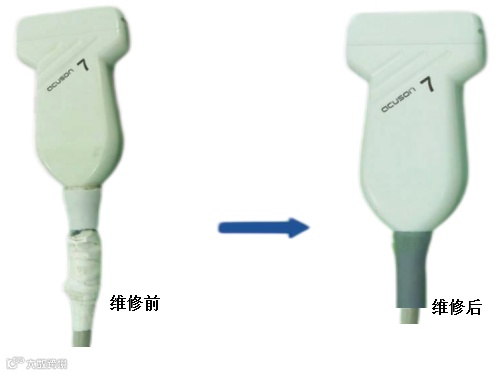

护套是把电缆和把手外壳的连接部分裹住起来，保护连接部分。如果护套裂缝或破损, 图像有可能产生噪声，操作时也不方便。
