维恩图 数据“交、并、补” 可视化解决方案

关键词：维恩，韦恩图，R语言，交集，互联网，比重，VennDiagram，sql

在数据分析过程中，会遇到一种情况就是做一件事的方式有两种，例如，用户启动app的方式有：

1. 自自动；

2. push拉起启动；

3. 第三方拉起；

library (VennDiagram)
library(tidyverse)
library(RPresto)
library(DBI)
con <- dbConnect(RPresto::Presto(), host = "0000000", port = 0000, user = "yanagishima",
                 schema = "default", catalog = "hive", source = "yanagishima")
dt <- dbGetQuery(con,"select udid,parameters['from'] as c
from dwd_logs.dwd_mpjs_log_fudid
                  where dt = '20180901' and parameters['from'] in ('1','2','3','4','5')
                  and eventid = 'app_start' group by 1,2 limit 1000000")
a <- filter(dt,c == 1)
b <- filter(dt,c == 2)
c <- filter(dt,c == 3)
d <- filter(dt,c == 5)
venn.diagram(x=list(a=a$udid, b=b$udid,c=c$udid), "My6.png")

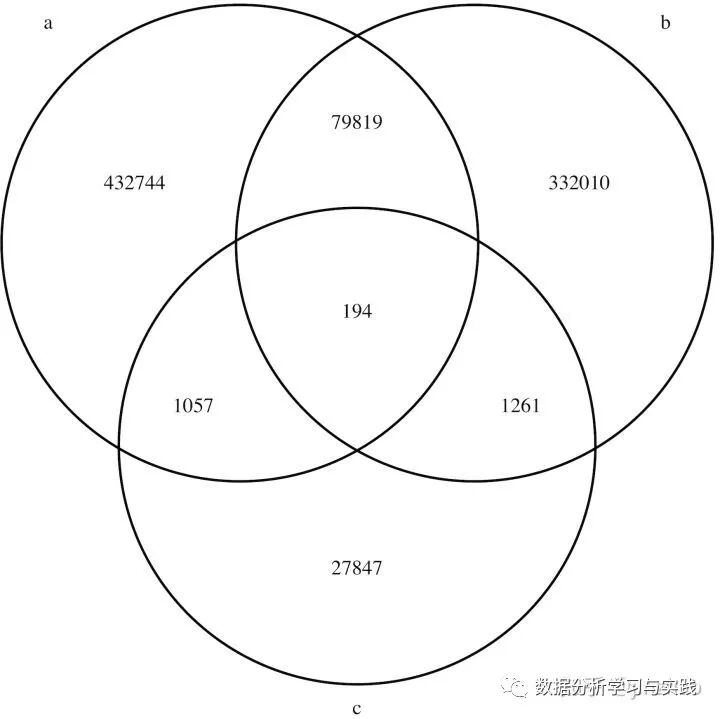

结果如下：

客官可以看人的行为交集，并集等信息，有助于理解业务。

而不是单纯的，1 多少，2 多少，3多少人，这样交集是信息缺失的。

文氏图（英语：Venn diagram），或译Venn图^[1]、温氏图、维恩图、维恩图解、范氏图、韦恩图等，是在集合论（或者类的理论）数学分支中，在不太严格的意义下用以表示集合（或类）的一种草图。它们用于展示在不同的事物群组（集合）之间的数学或逻辑联系，尤其适合用来表示集合（或）类之间的“大致关系”，它也常常被用来帮助推导（或理解推导过程）关于集合运算（或类运算）的一些规律。
