pyecharts是一种非常强大的绘图python库，绘制的图形非常好看，并且有代表性，不仅仅是地图，还可以绘制条形图、饼图、词云图等等。
# 安装方法
pip install pyecharts
# 或者使用国内镜像：
pip install pyecharts -i https://pypi.tuna.tsinghua.edu.cn/simple
其中涉及的主要是 geo库和 map库，本次主要是分享 geo库的一些用法。
它们所依赖的地图包主要有（需要说明的是，并不是所有的城市都能找到，因为名字的修改或者简称会造成错误；此时就需要自己加入相应的城市名和其经纬度地址）：
全球国家地图: echarts-countries-pypkg
全球城市地图：echarts-cities-pypkg
中国省级地图: echarts-china-provinces-pypkg
中国市级地图: echarts-china-cities-pypkg
# 安装方法
pip install echarts-countries-pypkg
pip install echarts-cities-pypkg
pip install echarts-china-provinces-pypkg
pip install echarts-china-cities-pypkg
现在进入具体使用阶段：
from pyecharts.faker import Faker
from pyecharts import options as opts
from pyecharts.charts import Geo
from pyecharts.globals import ChartType, SymbolType
import pandas as pd
import json
# 用于测试的例子，部分取自 Faker ，也就是 from pyecharts.faker import Faker
provinces = ["广东", "北京", "上海", "辽宁", "湖南", "四川", "西藏"]
guangdong_city = ["汕头市", "汕尾市", "揭阳市", "阳江市", "肇庆市", "广州市", "惠州市"]
country = ["China", "Canada", "Brazil", "Russia", "United States", "Africa", "Germany"]
value = [300, 100, 2000, 800, 10000, 400, 5000]

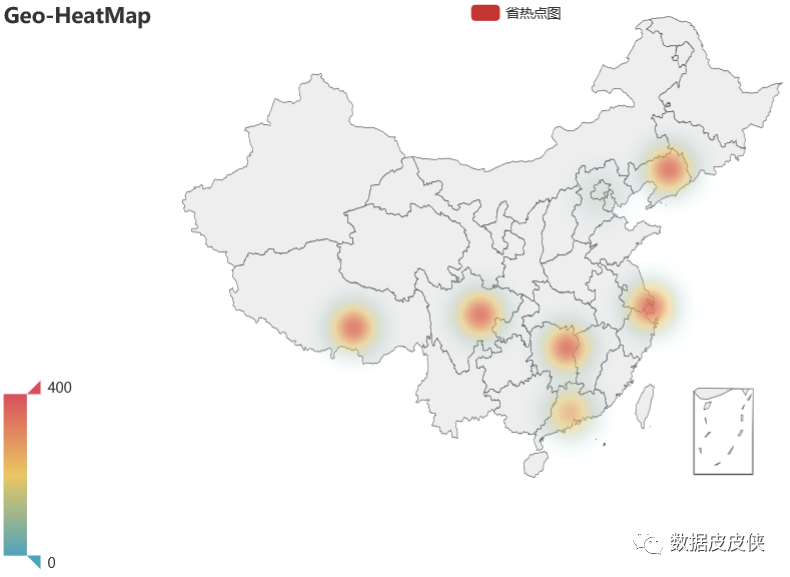

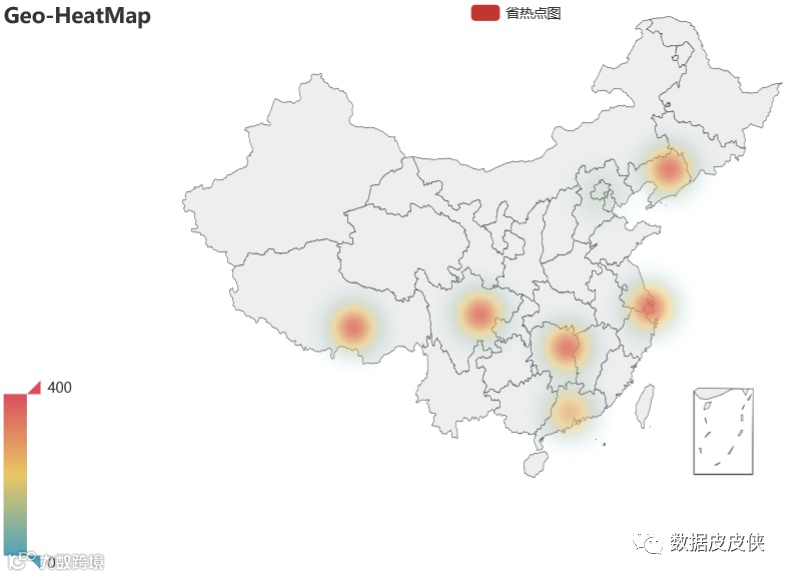

1. 绘制热点图
# 热点图
def geo_heatmap(address, value) -> Geo:
aa = [list(z) for z in zip(address, value)]
c = (
Geo()
.add_schema(maptype="china")
.add(
"省热点图", #图题
aa,
type_=ChartType.HEATMAP, #地图类型
)
.set_series_opts(label_opts=opts.LabelOpts(is_show=False)) #设置是否显示标签
.set_global_opts(
visualmap_opts=opts.VisualMapOpts(max_ = 400), #设置legend显示的最大值
title_opts=opts.TitleOpts(title="Geo-HeatMap"), #左上角标题
)
)
return c
if __name__ == '__main__':
province_heat = geo_heatmap(provinces, value)
province_heat.render(path="test_heatmap.html") #保存为html文件（网页打开，是动图），也可以保存为 png 等格式，也就是 province_heat.render(path='test_heatmap.png')

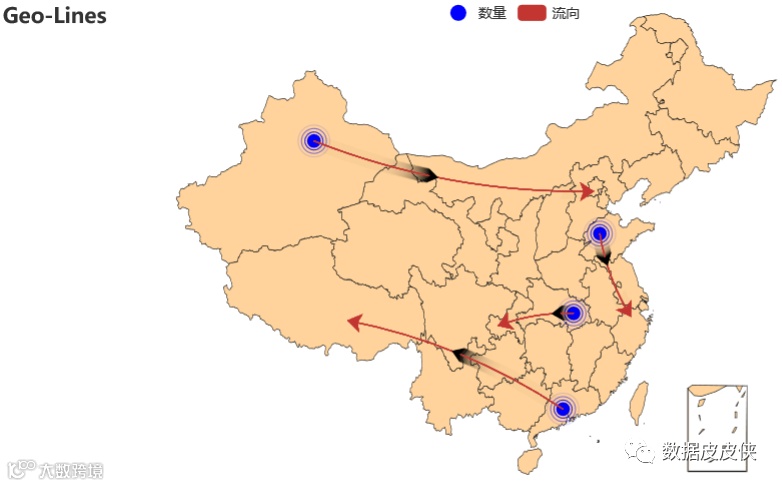

2. 路线图
# 路线图
def geo_lines() -> Geo:
c = (
Geo()
# .add_schema(maptype="china")
.add_schema(maptype="china", itemstyle_opts=opts.ItemStyleOpts(color="#FFD39B", border_color="#111")) #用于修改背景地图的颜色
.add(
"数量",
[("广州", 100), ("乌鲁木齐", 66), ("济南", 500), ("武汉", 1000)], #参数是由元组项组成的列表
type_=ChartType.EFFECT_SCATTER, #动态热力图
color="blue",
)
.add(
"流向",
[("广州", "拉萨"), ("乌鲁木齐", "北京"), ("济南", "杭州"), ("武汉", "重庆")], #参数是由元组项组成的列表
type_=ChartType.LINES,
effect_opts=opts.EffectOpts(
symbol=SymbolType.ARROW, symbol_size=10, color="black"
# symbol=SymbolType.ARROW, symbol_size=6, color="blue"
),
linestyle_opts=opts.LineStyleOpts(curve=-0.1), # curve为正时，曲线是凸的；为负时，曲线是凹的
)
.set_series_opts(label_opts=opts.LabelOpts(is_show=False))
.set_global_opts(title_opts=opts.TitleOpts(title="Geo-Lines")) #设置标题
)
return c
if __name__ == '__main__':
city_heat = geo_lines()
city_heat.render(path="test_lines.html")

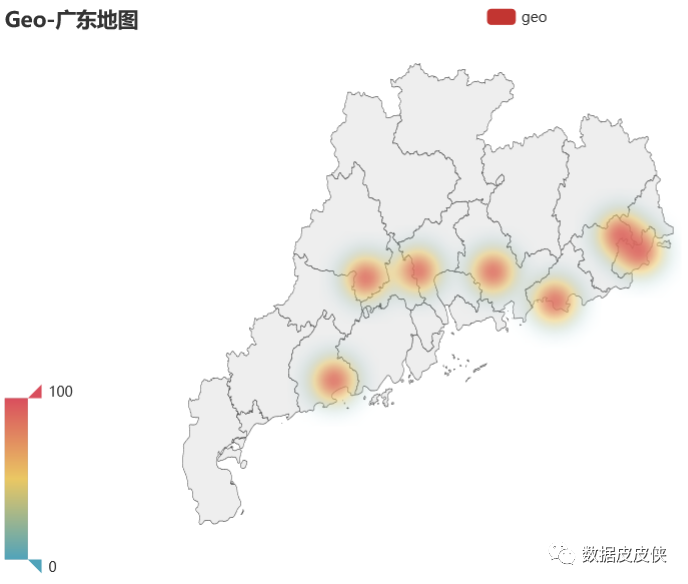

3. 局部热点图
def geo_guangdong(guangdong_city, value) -> Geo:
c = (
Geo()
.add_schema(maptype="广东") #也可以是其他省，那么对应的城市名也是需要修改的
.add(
"geo",
[list(z) for z in zip(guangdong_city, value)],
type_=ChartType.HEATMAP,
)
.set_series_opts(label_opts=opts.LabelOpts(is_show=False))
.set_global_opts(
visualmap_opts=opts.VisualMapOpts(),
title_opts=opts.TitleOpts(title="Geo-广东地图"),
)
)
return c

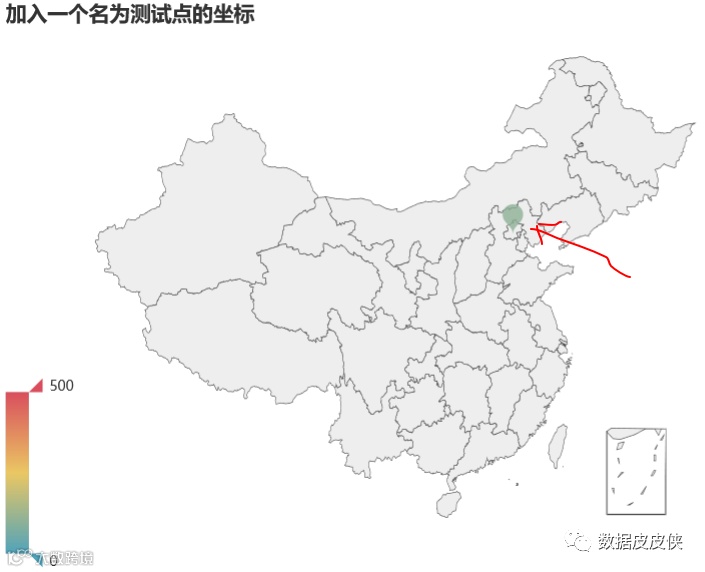

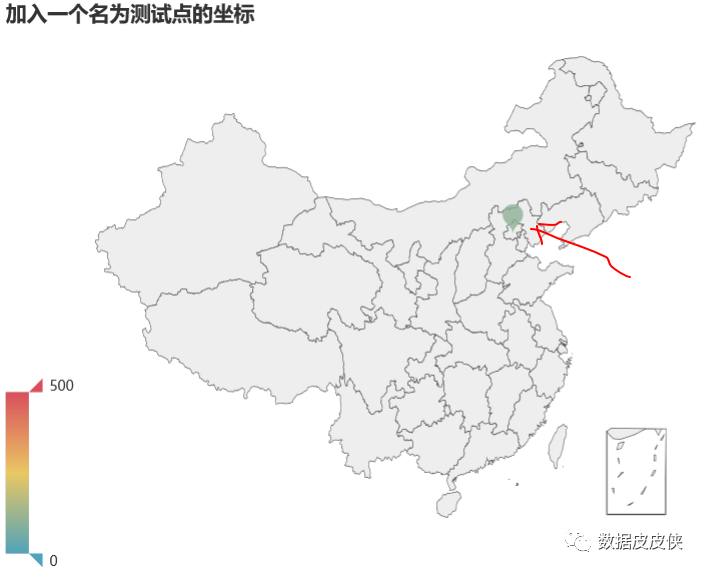

4. 添加一个坐标点或者绘制某一个点（需要该点的经纬度）

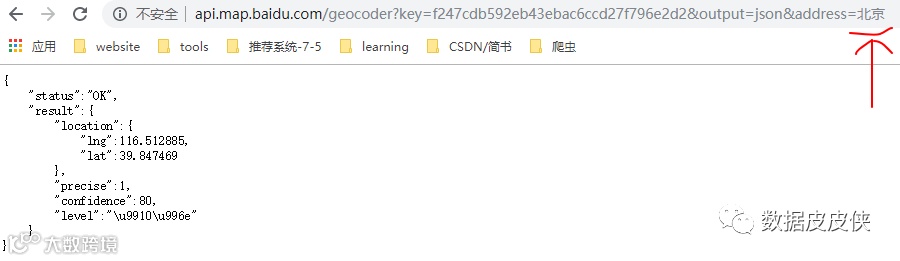

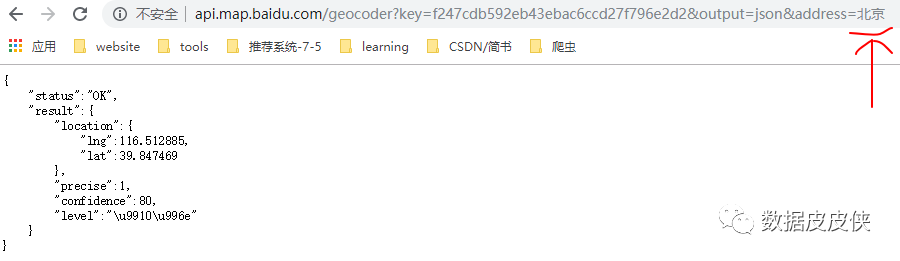

查询经纬度位置 （谷歌浏览器打开，在该地址后面，加上你要查询的地址，例如：北京）：http://api.map.baidu.com/geocoder?key=f247cdb592eb43ebac6ccd27f796e2d2&output=json&address=
言归正传，进入代码：
def add_adress_one() -> Geo:
c = (
Geo()
.add_schema(maptype="china") # 加入自定义的点，格式为
.add_coordinate("测试点", 116.39770014211535, 39.90779994986951) #加入的地址名称，和经度、纬度
# 为自定义的点添加属性，名称要一致，例如均为 '测试点'
.add("", data_pair =[("测试点", 100)], symbol_size = 30, large_threshold = 1000, symbol="pin")
# .add(
#可用于在同一个图上绘制多个图形
# "",
# data_pair =[("测试点", 100)],
# type_=ChartType.EFFECT_SCATTER,
# symbol_size=10, point_size = 3,
# color="yellow",
# )
.set_series_opts(label_opts=opts.LabelOpts(is_show=False))
.set_global_opts( visualmap_opts=opts.VisualMapOpts(max_ = 500),title_opts=opts.TitleOpts(title="加入一个名为测试点的坐标"))
)
return c
if __name__ == '__main__':
add_one = add_adress_one()
add_one.render(path="test_add_one.html")
5. 一次性加入很多个坐标点，使用 json 格式，例如加入三个坐标点，测试点1，测试点2，测试点3
def add_adress_json() -> Geo:
# http://api.map.baidu.com/geocoder?key=f247cdb592eb43ebac6ccd27f796e2d2&output=json&address=
test_data_ = [("测试点1", 116.512885, 39.847469), ("测试点2", 125.155373, 42.933308), ("测试点3", 87.416029, 43.477086)]
count = [1000, 2000, 500]
address_ = []
json_data = {}
for ss in range(len(test_data_)):
json_data[test_data_[ss][0]] = [test_data_[ss][1], test_data_[ss][2]]
address_.append(test_data_[ss][0])
json_str = json.dumps(json_data, ensure_ascii=False, indent=4)
with open('test_data.json', 'w', encoding='utf-8') as json_file:
json_file.write(json_str)
c = (
Geo()
.add_schema(maptype="world") # 可以换成 world,或 china
.add_coordinate_json(json_file='test_data.json') # 加入自定义的点
# 为自定义的点添加属性
.add("", data_pair =[list(z) for z in zip(address_, count)], symbol_size = 30, large_threshold = 2000, symbol="pin")
.set_series_opts(label_opts=opts.LabelOpts(is_show=False))
.set_global_opts( visualmap_opts=opts.VisualMapOpts(max_ = 2000),title_opts=opts.TitleOpts(title="json加入多个坐标"))
)
return c
if __name__ == '__main__':
add_json = add_adress_json()
add_json.render(path="test_json.html")

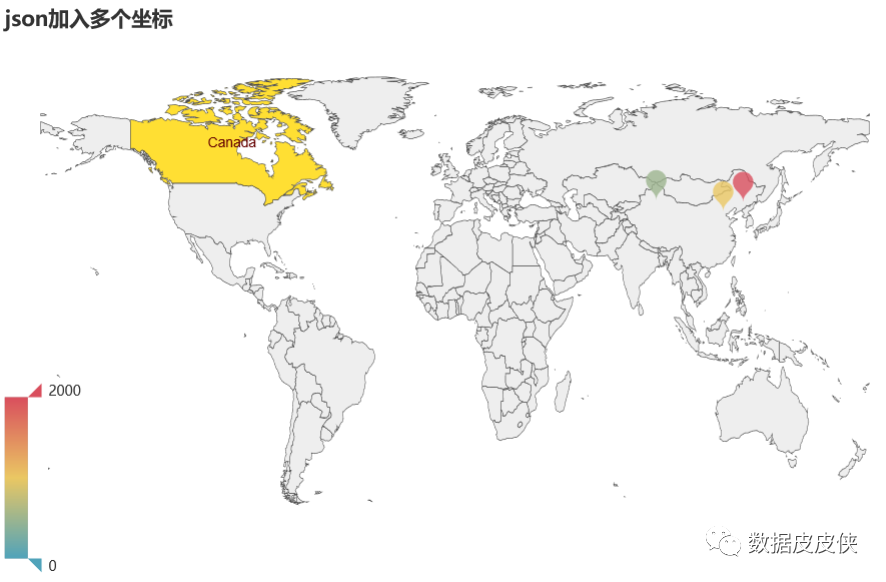

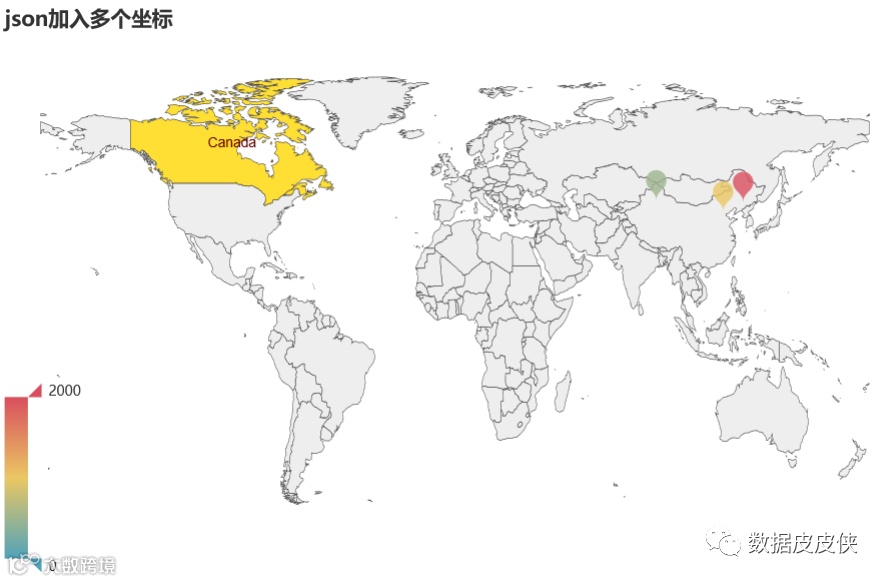

这个是在国际地图上：

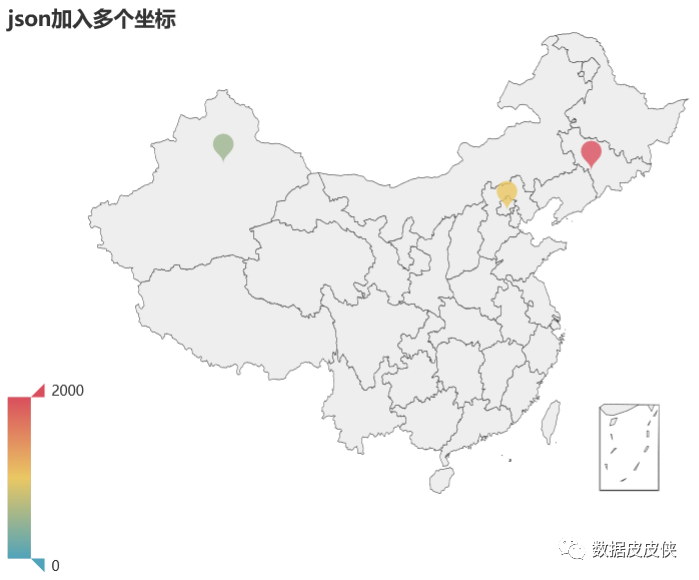

这个是在中国地图上：

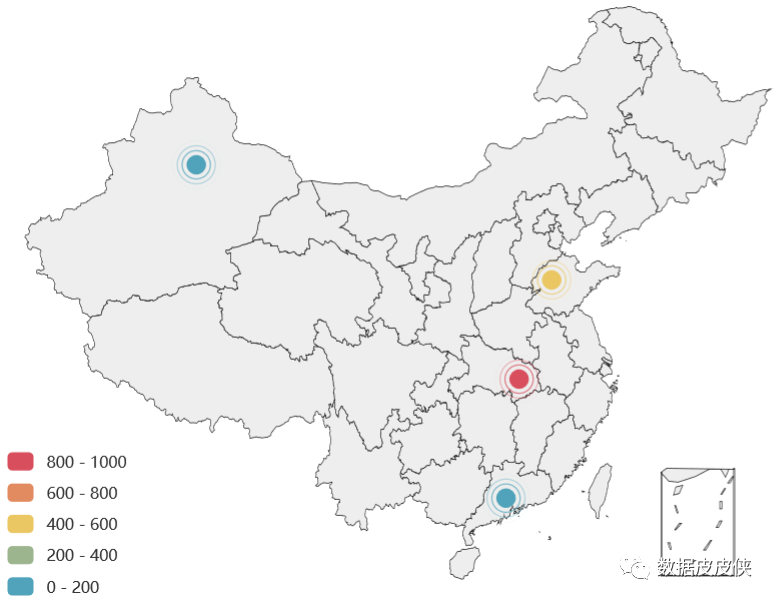

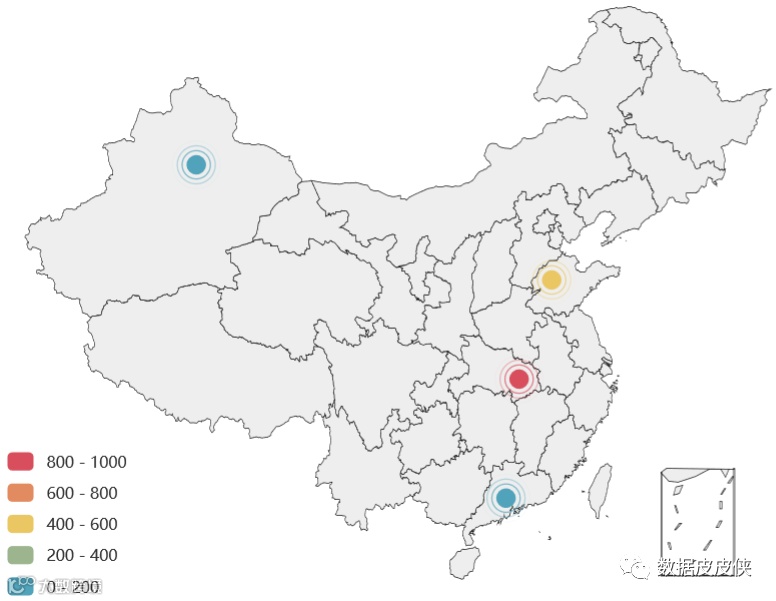

6. EFFECT_SCATTER：绘制动态热力图
def geo_heatmap_dynamic() -> Geo:
c = (
Geo()
.add_schema(maptype="china", itemstyle_opts=opts.ItemStyleOpts(color="#eeeeee", border_color="#111"),)
.add(
"",
# [list(z) for z in zip(province_name, province_count)],
[("广州", 100), ("乌鲁木齐", 66), ("济南", 500), ("武汉", 1000)],
type_=ChartType.EFFECT_SCATTER,
symbol_size = 15 #标记大小
)
.set_series_opts(label_opts=opts.LabelOpts(is_show=False))
.set_global_opts(
visualmap_opts=opts.VisualMapOpts(is_piecewise=True, max_ = 1000), # is_piecewise=True 表示切分legend范围
title_opts=opts.TitleOpts(title="")
)
)
return c
上面的一些公共参数：
symbol_size = 15 ：表示标记大小为15。
.set_series_opts(label_opts=opts.LabelOpts(is_show=False))：用于设置是否显示标签。
.set_global_opts(visualmap_opts=opts.VisualMapOpts(is_piecewise=True, max_ = 1000), title_opts=opts.TitleOpts(title="")：is_piecewise=True表示切分legend，max_表示legend的最大值，title设置左上角标题。
type_=ChartType.HEATMAP 等用于设置地图类型。
参考：
https://pyecharts.org/#/zh-cn/geography_charts
https://github.com/pyecharts/pyecharts
https://blog.csdn.net/zerow__/article/details/88785759
