构建清洁能源供应体系、推动能源绿色转型已成为国际社会的共识。随着全社会电气化进程的持续深化，碳排放已经从传统的终端用能领域转移到电气领域，这使得电力行业，尤其是源侧承担的减排压力愈发凸显。在此背景下，考虑新型电力系统源荷互动等典型特征，实现电力系统低碳运行模拟，科学量化评估电源侧的碳排放量，可以为新型电力系统的建设和电力系统减排提供科学依据与技术支撑。

《中国工程科学》2025年第5期发表可再生能源并网全国重点实验室研究团队的研究成果《基于源侧碳排放模型的电力系统低碳运行模拟方法》。文章通过建立火电机组运行碳排放强度模型和多类型低碳能源发电、电化学储能的碳排放源清单，形成了统一的电源侧碳足迹核算模型，并在此基础上提出了适应“源网荷储”灵活互动的新型电力系统低碳运行模拟方法和区域间碳转移量计算方法，实现了对电力系统源侧运行碳排放的模拟与计算，以我国典型送、受端电网为例，开展了互联电网的碳排放量化评估与分析。研究结果表明：通过跨区域整合电力资源，送、受端双区电网全年总运行碳排放量降低0.4%，新能源利用率提升1.4个百分点；以碳排放最小为目标优化电源运行方式后，送、受端电网全年总运行碳排放量分别降低7.8%、11.2%，优于以新能源消纳最大为目标的优化方法。本研究为电力系统的节能减排和低碳运行提供了科学的量化评估手段，为电力行业的低碳转型提供了可操作的实现手段与技术支撑。

随着能源安全、生态环境、气候变化等问题日益突出，构建清洁能源供应体系、推动能源绿色转型发展已成为国际社会应对全球气候变化的普遍共识。为积极响应全球碳减排号召，实现能源发展的战略转型，我国积极稳妥推进“双碳”目标。截至2023年，已有150多个国家承诺实现碳中和，覆盖全球80%的碳排放量。2025年5月，联合国气候大会（COP29）就《巴黎协定》第六条达成关键进展，推动全球碳市场机制规则完善。我国能源燃烧约占全部碳排放的88%，电力碳排放约占全社会碳排放的40%，而电力碳排放的主要来源是电源侧的碳排放。随着全社会电气化进程的持续深化，碳排放已经从传统的终端用能领域转移到电气领域，这使得电力行业，尤其是源侧承担的减排压力愈发凸显，在此背景下，考虑新型电力系统源荷互动等典型特征，实现电力系统低碳运行模拟，科学量化评估电源侧的碳排放量，能够为新型电力系统的建设和电力系统减排提供科学依据与技术支撑。

研究电力系统低碳运行模拟方法，首先需要实现各类电源碳排放的准确量化建模。目前对于火电的碳排放研究重点关注能源消耗过程中的碳排放特性和燃煤机组碳排放测定计量方法，但对火电运行过程中影响碳排放强度的主要因素尚不明确，亟需开展相关研究揭示火电通过优化运行状态减少碳排放的规律，从源头减少电力系统的碳排放。另一方面，水电、风电、太阳能发电等各类低碳发电及电化学储能往往被认为是“零排放”的电力能源形式，而实际上，这类电源与储能在原料采掘、装备制造、运输建设、工程运维直至设施退役的全周期链条中，均存在一定程度的碳排放。各类低碳能源发电和储能技术碳足迹核算框架存在系统边界不一致、截断误差较大和功能单位差异性大的问题，无法实现相同系统边界条件下客观准确的碳足迹核算与对比。

在电力系统低碳调度方面，众多研究致力于构建多目标优化调度模型，有些研究综合考虑发电成本与碳排放量，通过引入碳捕集电厂、储能装置、需求响应等资源，协调源荷两侧，充分挖掘系统低碳潜力；部分研究引入模糊机会约束、多时间尺度调度等方法处理新能源的不确定性。碳排放流计算相关研究则侧重于分析其在电力系统中的分布规律，当前研究基于碳排放流理论建立配电网与系统级的碳排放责任分配模型，实现精细化碳排放量化计算，为低碳优化运行提供理论依据。在碳交易机制方面，现有研究重点探讨了碳交易对电力系统运行成本、碳排放的影响，进而实现经济效益与环境效益的均衡。然而现有低碳调度研究多从电源运行角度出发，缺少从电 ‒ 碳之间协同耦合运行模拟和“源网荷储”协同运行视角开展的研究，也未充分考量我国电网交直流互联、跨区灵活互济的特点。此外，当前碳排放评估方法侧重于对本地电力系统碳排放核算，同时碳排放足迹核算并未通过交易路径传导到消费侧，电网的度电碳强度和跨省区联络线碳转移量难以进行科学量化评估，从而造成了碳配额分配不公平，影响了碳考核结果的准确性。

本文开展了“源网荷储”灵活互动下的新型电力系统低碳运行模拟方法研究。首先针对我国新型电力系统建设和运行特征，统一了火电、风光等低碳电源、电化学储能的全生命周期碳足迹核算边界与计算方法，建立源侧运行碳排放强度模型；其次，提出适应“源网荷储”灵活互动的新型电力系统低碳运行模拟方法，实现对系统运行碳排放的科学量化计算；再次，针对跨省区联络线电力交易，提出基于碳排放流理论的碳转移量计算方法；最后，以我国典型送、受端电网为例，考虑电源规划场景与经济发展等因素，开展互联电网的碳排放量化评估与分析，形成“模型建立 ‒ 模拟优化 ‒ 区域协同”的完整研究链条，为系统的节能减排和低碳运行提供科学的量化评估手段。

本节提出面向全生命周期的电源侧碳排放强度模型，遵循统一框架和截断误差可控的原则，建立火电机组运行碳排放强度模型和风电、光电、水电、核电、生物质等低碳电源发电系统的全生命周期碳足迹核算模型。

（一）火电发电与启停碳排放强度计算模型

1.碳排放核算边界

基于火电厂对各碳排放源的调控可行性及其排放当量特征，选取燃料燃烧过程、脱硫过程以及外购电过程三个关键环节作为主要核算单元，划分碳排放核算边界（见图1），总碳排放量Eco₂为:

式（1）中，Eco_2(燃煤）为燃料燃烧过程的碳排放量；Eco_2(脱硫）为脱硫过程的碳排放量；Eco_{2(外购电）}为外购电过程的碳排放量。

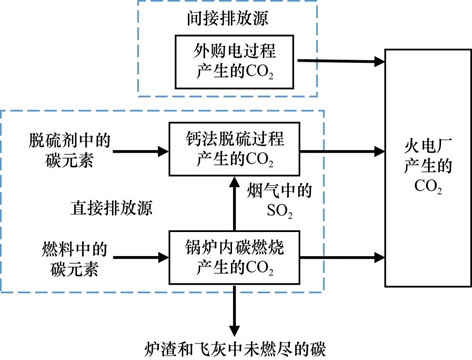

图1　火电厂碳流通示意图

外购电过程仅发生于机组因故停机、厂变故障等小概率时段，因此主要考虑燃煤过程和脱硫过程。对于燃煤发电机组而言，其核算边界主要包括燃烧系统、汽水系统、电气系统、控制系统和脱硫脱硝等装置的集合（厂区内辅助生产系统以及附属生产系统不计入内）。

2. 不同影响因素下碳排放强度的变化规律

（1）机组容量、机组类型

通常情况下，同型机组的容量越大，标准煤耗越低，燃煤机组发电碳排放强度随其容量增大而降低；锅炉蒸汽参数越高，机组发电效率越高，其碳排放强度降低。根据文献计算：燃煤机组发电碳排放强度范围主要集中在0.8~0.95 t/MWh，供电碳排放强度主要集中在0.8~1.1 t/MWh。

（2）燃料类型

燃料低位发热量、收到基碳含量、氢含量、硫含量变化等均会影响燃煤机组的碳排放强度。当燃料低位发热量越高，收到基碳含量越低时，其燃煤过程的碳排放强度越小；收到基碳含量相近时，氢含量不同会导致低位发热量不同，碳排放强度变化可达32 g/(kW·h)，占比3.4%。燃料收到基硫含量越高，脱硫过程的碳排放强度越大，但燃煤机组碳排放强度变化较小，变化仅为4 g/(kW·h)，占比0.4%。

（3）机组负荷率

机组供电碳排放主要受燃煤过程碳排放的影响，脱硫过程对其影响较小。机组供电碳排放强度随负荷率增高而降低，差值可达60 g/(kW·h)，占比达6.2%。燃煤过程碳排放强度随负荷率的变化规律与供电碳排放强度一致，但脱硫过程的碳排放强度随负荷率变化较小。

（4）机组可控参数

在燃烧侧调控中，锅炉排烟温度变化对燃煤机组的碳排放强度影响最大，其变化量可达4 g/(kW·h)（占比为0.42%）；其次为烟气含氧量、飞灰含碳量。

在热力侧参数中，过热蒸汽压力变化对机组碳排放强度的影响最大；过热蒸汽温度、再热蒸汽压力、再热蒸汽温度等对碳排放强度的影响较小。

（二）多类型低碳能源发电技术碳足迹核算模型

1. 低碳能源发电技术碳足迹核算边界

依据国际标准ISO 14040/14044，对风、光、水、核、生物质等多类型低碳能源发电技术的碳足迹计算框架与核算边界进行统一，确定其系统边界包括生命周期输入与输出，从原材料和能量投入到最终电厂／站的退役，共分为部件制造、运输、厂／站建造、运行及维护、退役回收等5个阶段（见图2）。

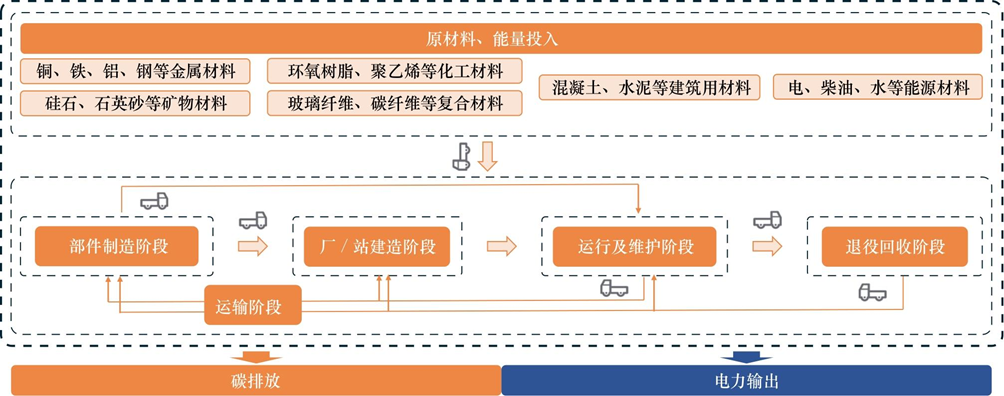

图2　典型低碳能源发电技术碳足迹核算边界

部件制造阶段涵盖从初级原料到材料，再到产品或零部件最终成为部件的全部过程。各阶段的辅助性材料、服务性材料、次级原料和能量输入均可展开成包括输入和输出的生命周期单元过程，追溯至其初级原料开采与加工。系统终端输出产品为电力，系统核算排放物为输出至生物圈的碳排放。

2. 低碳能源发电技术碳足迹核算方法

结合不同低碳能源发电系统的典型特征，全面梳理各阶段系统材料、能量投入，进一步在统一核算框架下分别构建生命周期碳足迹核算流程及方法。通过不同部件、材料、能量等的排放因子，分别计算各阶段碳排放，其中，运输阶段需结合运输部件的质量、运输距离及运输方式的排放因子，回收阶段应考虑废弃物处理的环境影响及回收材料的环境效益。

将低碳能源发电技术系统的5个阶段纳入碳排放来源范畴，按下式进行低碳能源发电系统生命周期碳排放综合测算：

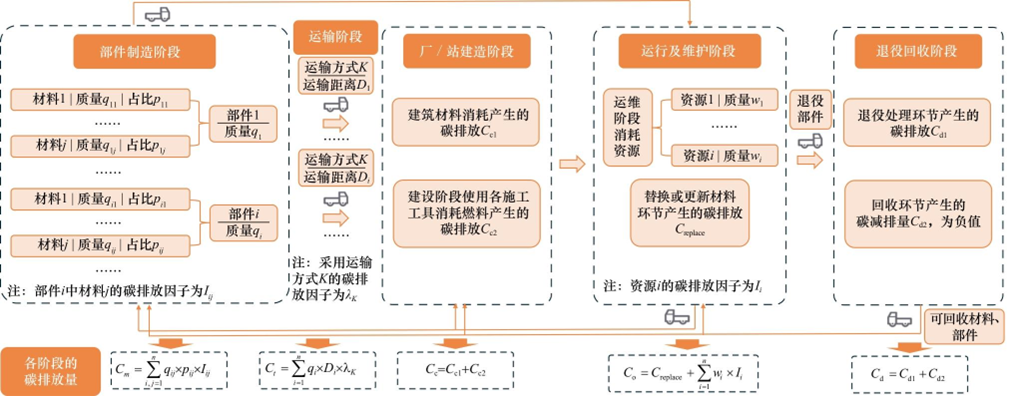

式（2）中，C_total为系统全生命周期碳排放总量，Cm、C_t、C_c、C_o、C_d为分别为部件制造、运输、建造、运维、退役回收阶段产生的碳排放量。其中，各阶段碳足迹核算方法如图3所示。

图3　典型低碳能源发电技术全生命周期各阶段碳足迹核算方法

3. 低碳能源发电技术碳足迹核算结果

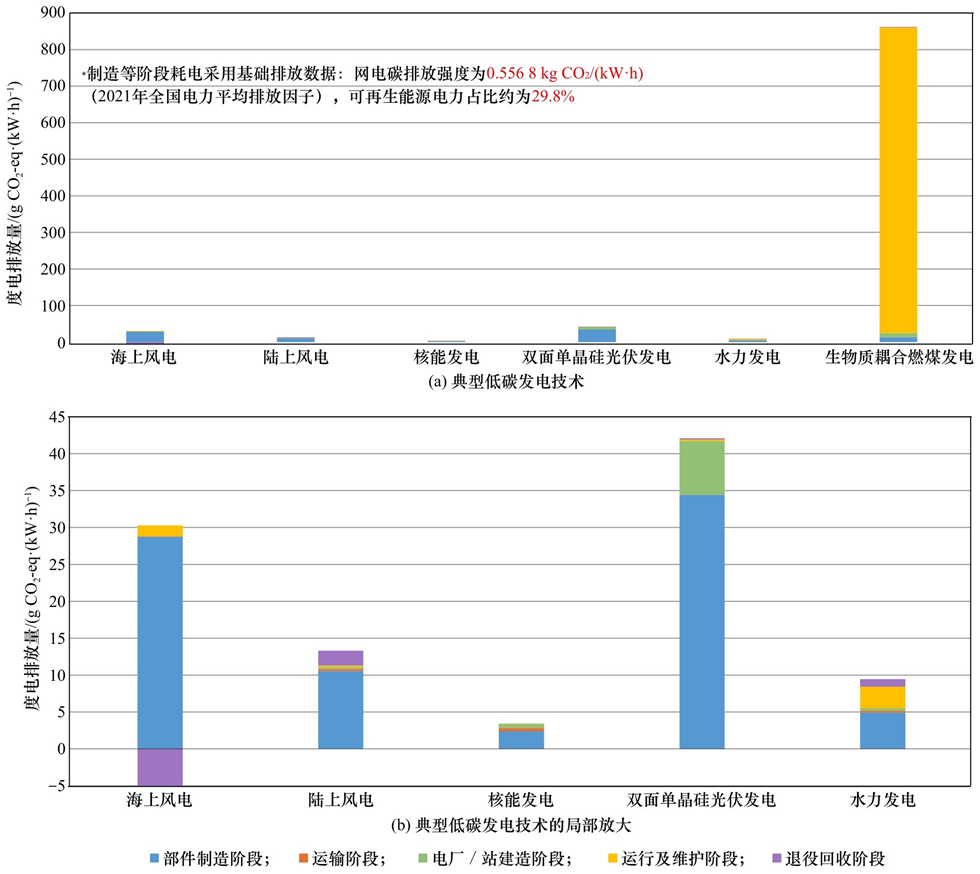

对当前先进的大规模海上风电、双面单晶硅光伏发电、生物质耦合燃煤发电以及陆上风电、水力发电、核能发电等低碳能源发电技术进行生命周期碳足迹核算，并比较核算结果（见图4）。

其中，生物质耦合燃煤发电度电排放最高，其碳排放主要为运维阶段的直接排放，其余5种低碳能源发电技术的碳排放集中在部件制造阶段。核算结果较为准确地反映了低碳发电技术系统的减碳潜力，可为电力系统低碳运行调度提供科学参考。

新型电力系统的源侧碳排放受多维特性影响，涵盖发电设备类型、发电容量、运行方式、燃料碳基特性、能源效率和能源储备等方面。根据前述建立的不同燃料类型的火电机组和机组启停与发电碳排放强度模型，以及风电／光伏／生物质／水电／核电以及多类型储能的全生命周期碳排放强度模型，将其转化为适合电力系统低碳运行时序生产模拟优化的、考虑碳排放的各类电源运行模型。

图4　典型低碳能源发电技术生命周期碳足迹对比

（一）考虑碳排放的电源运行模型

本节根据不同类型电源在运行时的碳排放特性，结合其系统运行特性对各类电源进行考虑碳排放的运行建模，以实现对电力系统运行碳排放的模拟与计算。

1. 考虑碳排放的火电运行模型

火电碳排放分为两部分，一部分为发电碳排放，与火电机组出力水平有关；另一部分为启停碳排放，这些碳排放与火电机组启停特性有关。

（1）火电机组发电碳排放

要模拟火电发电碳排放，首先应建立火电煤耗与火电出力关系函数，其次计算煤炭发电消耗量与出力关系，将函数线性化，最终得出火电发电量与碳排放的关系模型。

如图5所示，火电机组度电煤耗函数与火电出力呈非线性负相关，随着火电机组出力增大，火电机组度电煤耗逐渐下降，下降幅度逐渐变缓。考虑机组煤耗与出力的二次函数关系、最小技术出力等参数，通过线性化处理实现机组出力与发电碳排放量的转换，火电机组碳排放函数用碳排放系数乘以煤耗函数得到。

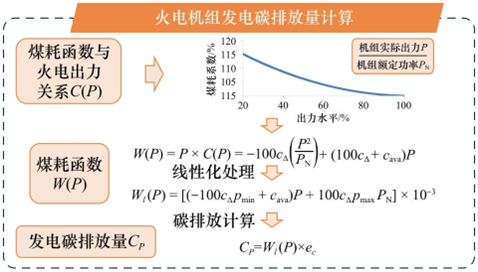

图5　火电机组发电过程碳排放量计算示意图

注：c_Δ为机组煤耗负荷变化率；c_ava为机组的平均煤耗；e_c为单位质量煤炭的碳排放量；p_max、p_min分别为机组最大、最小出力系数。

（2）火电机组启／停碳排放

火电机组在启／停机过程中，可能会因设备不完全运行而产生额外的碳排放。结合图5中线性化后的煤耗函数，得到启／停机过程中的碳排放量计算方式如图6所示。

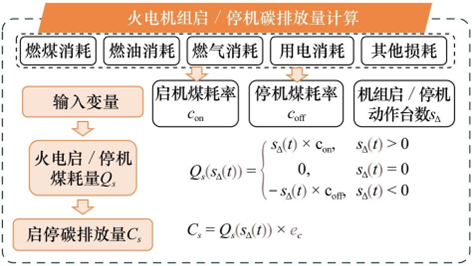

图6　火电机组启／停机过程碳排放量计算示意图

注：s_Δ为机组启／停机动作台数，启机为正、停机为负。

（3）火电机组运行约束

火电机组运行过程需考虑发电出力、启／停机状态逻辑、启／停机台数约束，具体如表1所示。

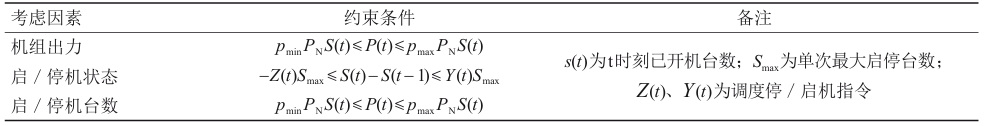

表1　火电机组运行约束

2. 考虑碳排放的低碳电源运行模型

风电／光伏／水电／核电／生物质这类低碳电源，其运行阶段的碳排放主要由运维碳排放和燃料碳排放（仅针对生物质）组成。

（1）低碳电源运维碳排放

低碳电源在运维阶段的碳排放与设备定期维护消耗的耗材相关，故将各类电源运维阶段的碳排放量按照装机容量和平均寿命折算成基础运维碳排放系数e_bc（gCO₂-eq/MW/a）；同时，考虑并网发电多的机组存在额外运行维护碳排放，将超出平均利用小时数的单位发电量所需的运维碳排放量按平均年发电量和装机容量折算成运维度电碳排放系数e_p（gCO₂-eq/MWh/MW）。低碳电源实时运维碳排放计算方法如图7所示。

（2）生物质发电燃料碳排放

按照燃烧介质不同，生物质发电可分为直接燃烧发电（秸秆、垃圾等）、混合燃烧发电（生物质+煤炭）、生物质气化发电（燃气机）和沼气发电等。

与风电／光伏／水电／核电等电源不同，生物质发电在运行阶段的碳排放主要由运维碳排放和燃料碳排放两部分构成。其中，运维碳排放与前述低碳电源计算方式相同，燃料碳排放与燃烧介质相关。将不同燃烧介质m的碳排放量按发电量折算成燃料度电碳排放系数e_mf（gCO₂-eq/MWh），并根据燃料混合比例αm计算燃料碳排放量C_f，计算方法如下：

（3）低碳电源运行约束

考虑各类低碳电源的发电功率调节范围、季节运行方式等约束，具体如表2所示，建立考虑碳排放的风电／光伏／水电／核电／生物质发电运行模型。

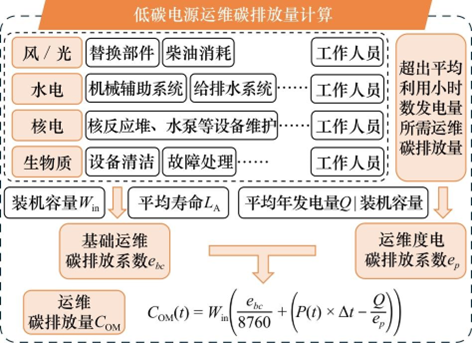

图7　低碳电源运维过程碳排放量计算示意图

表2　低碳电源运行约束

注：p^f_(t)为机组功率的理论归一化序列；E_m,max和E_m,min为水电机组在m时段内的发电量上、下限；E_bios,max和E_bios,max为生物质能机组在m时段内的发电量上、下限。

（二）考虑碳排放的电化学储能运行模型

电化学储能运行碳排放主要由充、放电过程损耗电力带来的间接碳排放和运行维护固定碳排放组成。因此，在计算电化学储能的运行碳排放时需要考虑储能充放电功率特性、转化效率、充放电频次等因素。同时，根据电化学储能在维护过程中的碳排放清单（含润滑油、零部件更换等），将其固定碳排放按装机容量和平均寿命折算为基础维护碳排放系数e_mt（gCO₂-eq/MW/a），据此计算维护碳排放量。详细计算方法如图8所示。

图8　低碳电源运维过程碳排放量计算示意图

注：η_ch、η_disch为储能的充电和放电效率；P_ch、P_disch为储能的充电和放电功率；e_ch、e_disch为储能在充电和放电状态的电力碳排放因子。

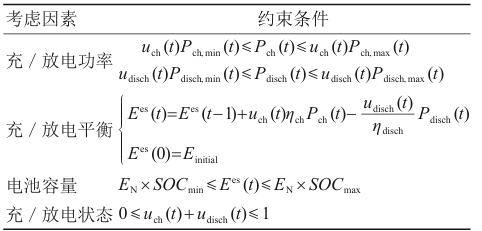

考虑电化学储能容量范围、充／放电状态及出力范围、充／放电效率等约束，建立电化学储能运行模型，具体如表3所示。

表3　电化学储能电站运行约束

注：u_ch和u_dish为电化学储能充、放电状态变量，均为0~1变量；P_ch,max和P_ch,min为电化学储能最大、最小充电功率；P_dish,max和P_dish,min为电化学储能最大、最小放电功率；E^es为电化学储能实时电量；E_initial为电化学储能初始电量；E_N为电化学储能电池额定容量；SOC_max和SOC_min为电化学储能充、放电截止容量占比。

（三）适应时序生产模拟的特高压直流运行模型

受调度模式、设备调节性能、电量交易等因素的影响，跨区特高压直流线路运行优化需要考虑调节频次、调节能力、日输电量等约束条件，本节提取跨区直流的关键运行特性和限制因素，采用变量替代和约束缩减等方式，建立适用于时序生产模拟计算的直流运行优化模型，详细计算方法见表4。

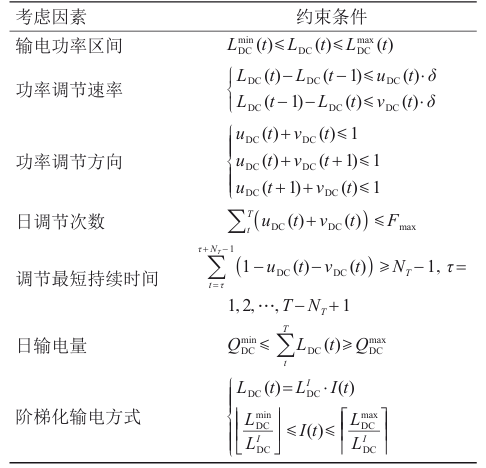

表4　特高压直流线路运行约束

注：L_DC为直流联络线实时输电功率；L^max_DC和L^min_DC为直流联络线输电功率上、下限；u_DC和v_DC为直流输电功率向上、下调节状态，为0~1变量；δ为直流在单位优化时段内调节速率上限；F_max为日调节次数上限；N_T为直流联络线功率保持不变的最短持续时间；Q^max_DC和Q^min_DC为直流联络线每日输电量的上、下限；L^I_DC表示直流联络线单位档位的功率值；I(t)表示直流联络线功率在t时段所处的档位；_{└ ┘}和^{┌ ┐}分别表示向下和向上取整符号。

（四）电力系统低碳运行模拟优化模型

时序生产模拟是可再生能源规划／运行分析及优化的有效方法之一，通过研究系统开机方式和运行方式的选择，采用时间序列仿真的方式充分考虑电网实际运行中的各种边界条件的影响以及风、光等可再生能源出力的间歇性和波动性，通过对一段时间内每个时间断面电力系统状态的模拟计算，能够精细化模拟“源网荷储”灵活互动的电力系统低碳运行情况。

本小节将建立综合考虑各类电源运行碳排放、特高压直流运行特性和多种可调节负荷的电力系统时序生产低碳运行模拟优化模型。如图9所示，模型的构建以系统运行碳排放最小为优化目标，主要包括火电机组运行碳排放和其他各类电源运行碳排放。全局性约束包括负荷平衡约束、全网备用约束和区域备用约束，其他的主要约束条件包括前述各类电源、储能、联络线运行约束。

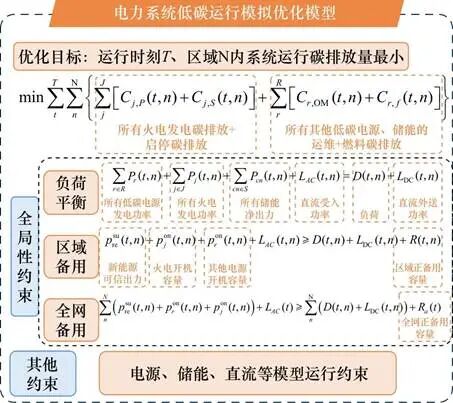

图9　电力系统低碳运行模拟优化模型

我国的资源与负荷逆向分布特性决定了大规模、远距离输电架构成为电力供应的主要方式。送端能源基地付出的巨大的环境代价是为了满足负荷中心经济发展的能源需求，将电力碳排放和减排成本单方面赋予能源基地，会导致责权关系错配。

本节针对跨省区联络线电力交易，提出了基于碳排放流理论的碳转移量计算方法。如图10所示，该方法以碳排放流理论（各负荷的碳流进行追踪相当于对各负荷的电量来源进行追踪）为基础，通过追溯受电区域的电力来源进行跨区碳转移量的计算，建立送、受端的碳转移关系，实现跨区碳足迹的精准溯源与责任分担，能够促进新能源跨区消纳与区域经济的协调发展。

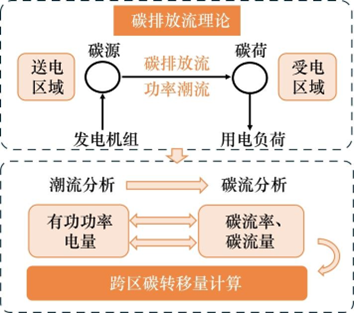

图10　基于碳排放流理论的碳转移示意图

在已知潮流分布的基础上，适用于跨省区电力交易的碳转移量计算方法如图11所示，其基本假设为电量经过节点按照比例共享的原则分配于各支路，具体可分为以下3个步骤。

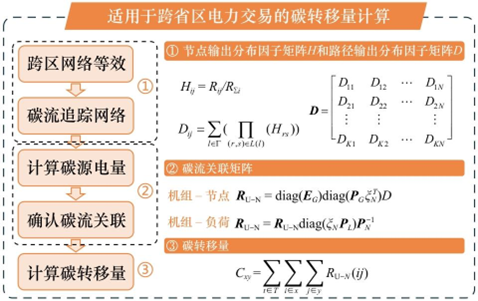

图11　适用于跨省区电力交易的碳转移量计算

注：R_ij为节点i经支路(i, j)流入相邻节点j的碳流率；R_∑i为节点i的总流入碳流率；ξN为N维单位列向量；E_G为发电机组碳排放强度向量；P_G为发电机组有功出力向量；P_L为负荷分布矩阵；P_N为节点有功通量矩阵；C_xy为考察时段T内省份x与y之间的碳转移量。

（1）构建碳流追踪网络。将各区域简化为单纯的碳源和碳荷节点，移除直供支路，形成碳流追踪网络。假设从节点i到节点j的潮流路径的集合为Γ，其中路径l中支路的集合为L(l)，确定路径输出分布因子，即在某条路径下从起始节点流出的碳排放流对流入目标节点碳排放流的占比D_ij。对节点数为N、其中K个节点存在发电机组注入的系统，建立从每个存在发电机组的节点i至系统其他节点j的路径输出分布因子矩阵D。

（2）构建碳流关联矩阵。确定碳荷电量输入中各碳源电量输出的分量，包括碳荷所承担的网络损耗。形成机组 ‒ 节点碳流关联矩阵，可反映系统中所有节点碳流率中各发电机组的碳流注入的占比情况。形成机组 ‒ 负荷碳流关联矩阵，可反映系统中所有负荷节点对应碳流率中各发电机组的碳流注入占比情况。

（3）碳转移量计算。基于碳流关系，计算省份x和省份y之间的碳转移量。

本研究采用我国东、西部两省作为典型送、受端互联电网，开展电力系统的碳排放量化评估研究，分析不同运行方式对电力系统碳排放量的影响。

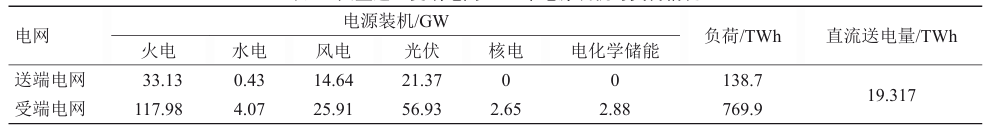

案例中送、受端电网由一条直流通道连接，联络线额定容量为4 GW，并基于两省级电网2023年各类电源和负荷数据开展计算，具体如表5所示，其中受端电网受分布式新能源规模化发展的影响，新能源消纳压力大。

表5　典型送、受端电网2023年电源装机与负荷情况

（一）送、受端互联电网计算分析

1.单省碳排放优化运行模拟

首先设置直流送电功率为固定曲线（不可优化），采用以碳排放最小为目标的生产模拟计算后，送、受端电网全年火电运行碳排放量分别为1.15×10⁸ t、2.03×10⁸ t，合计约为3.18×10⁸ t，火电平均度电碳排放量分别为714.7 g和692.4 g；低碳电源（包括风电、光伏、水电、核电、电化学储能）的全年运行碳排放量分别为1.08×10⁶ t、1.26×10⁶ t；送、受端电网综合度电碳排放强度分别为532.6 g/(kW·h)和532.2 g/(kW·h)。计算结果如表6所示。

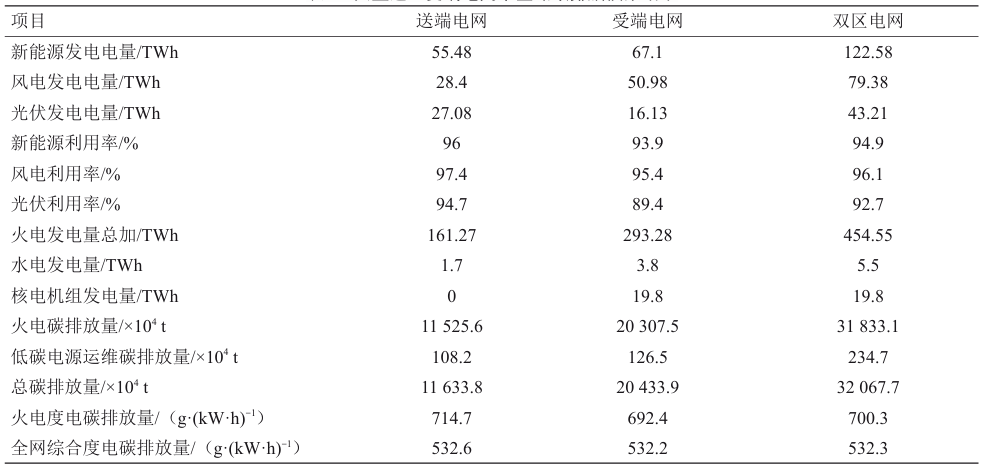

表6　典型送、受端电网单区域碳排放模拟结果

2. 送、受端联合优化碳排放运行模拟

为模拟送、受端电网通过直流联络线进行的碳排放交换，建立送、受端双区电网模型开展碳排放计算。考虑送、受端省间电力交易电量为双方协定的合同电量，故在联网优化时保持直流联络线年度送电量不变，直流联络线功率按照上文提出的省间直流联络线运行模型进行优化。

送、受端经直流连接的双区电网经考虑碳排放的生产模拟计算后，全年运行碳排放量合计约为3.19×10⁸ t，较单区域模拟案例的两省合计碳排放减少1.36×10⁶ t，约下降了0.4%；火电平均度电碳排放量为700.2 g，较单区域减少0.1 g/(kW·h)，综合度电碳排放量强度为530 g/(kW·h)，较单区域减少了2.3 g/(kW·h)；新能源发电量增加了1.85 TWh，新能源利用率提升了1.4个百分点。计算结果与对比如表7所示。

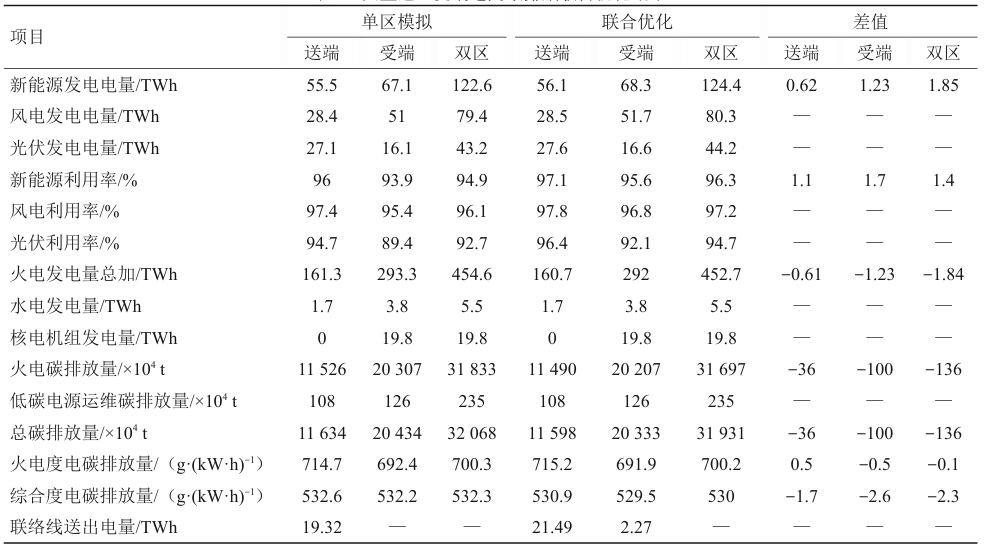

表7　典型送、受端电网碳排放联合优化结果

分区来看，联网优化后，送、受端电网各自的碳排放均较直流联络线不优化的单区域计算案例有所减少，分别减少了0.3%和0.5%，新能源利用率分别提升了1.1个百分点和1.7个百分点。

分析原因，主要是通过调整送、受端电源发电计划，基于联络线电量交换实现了互补优化，使两省区域间度电碳排放更低的机组相互配合并承担更多发电任务，从而降低了两省火电的碳排放，实现了在更大范围内优化配置各类资源的效果（见表8）。

（二）低碳优化目标效果分析

为了对比本研究提出的低碳运行模拟方法与传统生产模拟计算的区别，分别采用以碳排放最小、以新能源消纳最大为目标的两种优化方法开展计算。

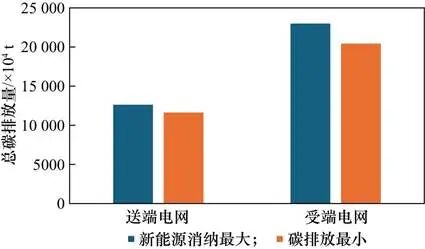

如图12所示，对比以新能源消纳最大为优化目标的碳排放计算结果，以碳排放最小为优化目标后，送、受端电网全年总运行碳排放分别降低了7.8%、11.2%。不同优化目标的对比结果细节如表9所示，火电运行碳排放分别降低了7.9%、11.2%，火电度电碳排放分别降低了8.0%、11.4%，但新能源发电量和利用率有所下降，发电量分别减少了0.3%、0.8%，利用率分别降低了0.26个百分点、0.74个百分点。

图12　优化前后的送、受端碳排放量对比

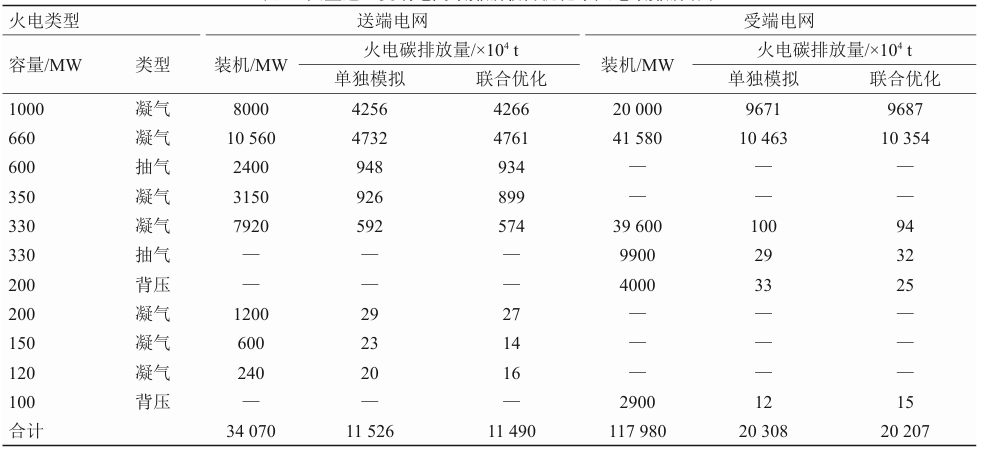

表8　典型送、受端电网碳排放联合优化中火电碳排放

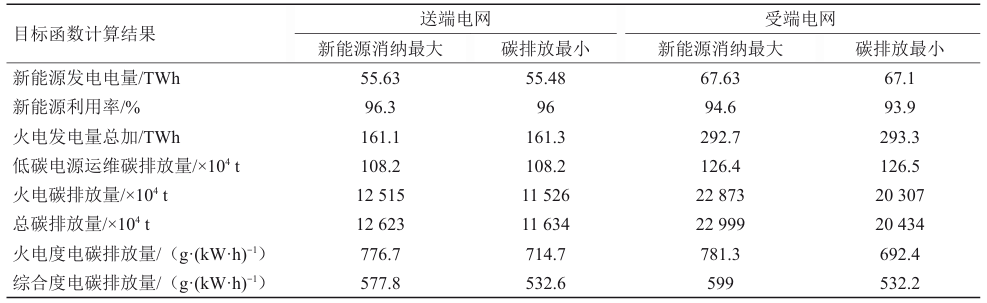

表9　不同优化目标案例的碳排放计算结果对比

两种目标下火电运行结果如表10和表11所示。以碳排放最小为目标的案例中，安排发电煤耗更小（即度电碳排放更低）的火电机组承担更多发电量，并且优化了火电机组的运行组合方式和启停方式，实现了更少的碳排放。

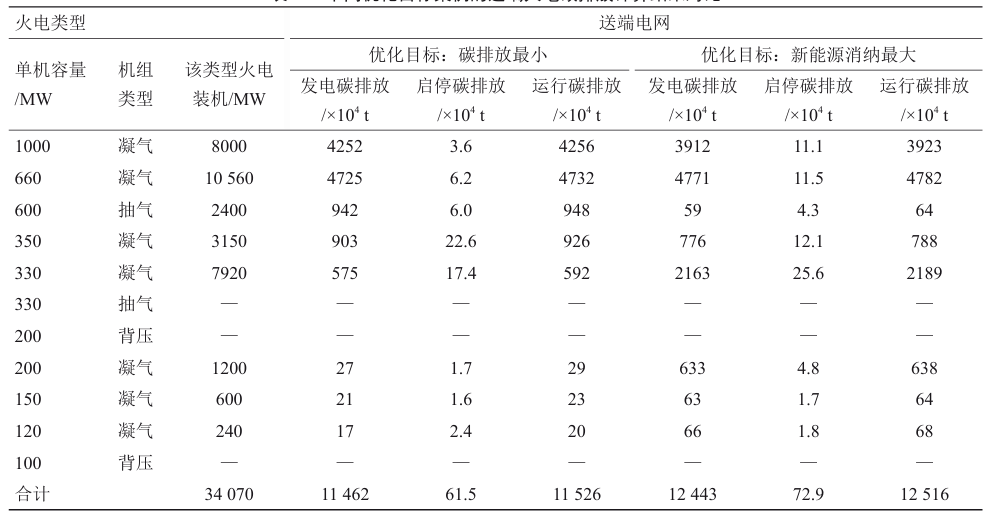

表10　不同优化目标案例的送端火电碳排放计算结果对比

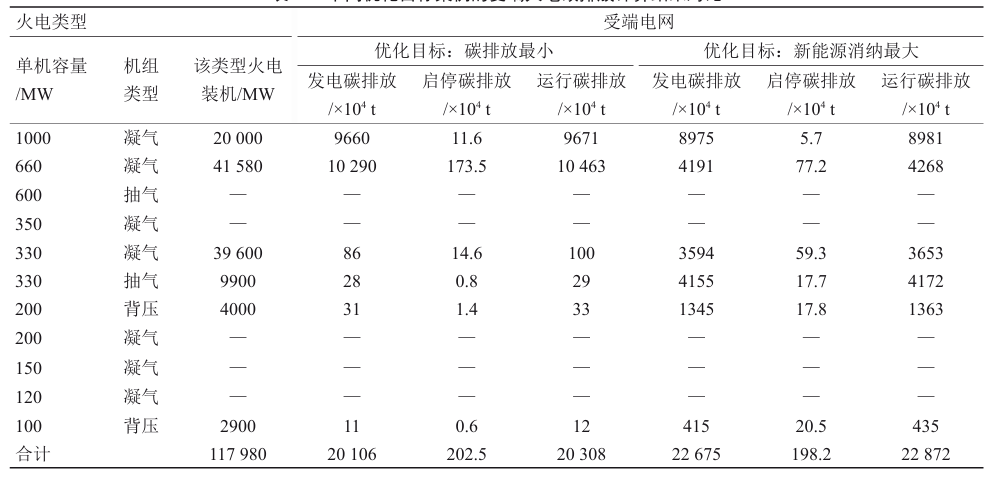

表11　不同优化目标案例的受端火电碳排放计算结果对比

（三）送、受端电网碳转移量分析

采用送、受端电网碳排放联合优化案例计算送、受端碳排放转移量。首先采用送端电网的实际发电碳排放强度计算输送电量的碳排放量。由第五节计算结果可知，送端电网总碳排放量为1.1598×10⁸ t，总发电量为218.459 TWh（见表12）。故送端电网的实际碳排放强度为5.309×10⁵ t/TWh，受端电网向送端转移了1.025 54×10⁷ t碳排放量，这部分碳转移量是送端电网通过跨省直流输电通道向受端电网输送较多电量、间接分担受端电网负荷的结果。

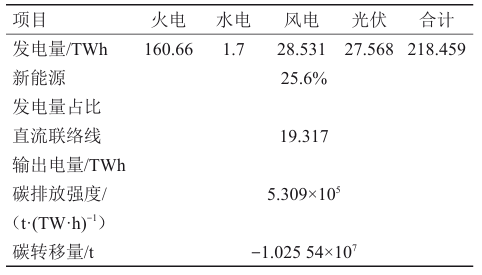

表12　送、受端电网碳排放转移量计算结果

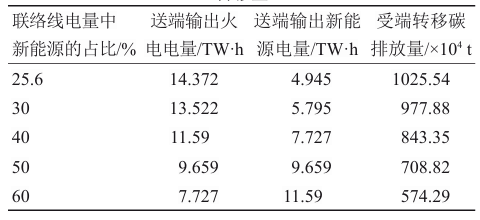

此外，考虑到省间电力交易签订合同的时候一般会约定合同电量中新能源的电量占比，根据第五节的模拟方法，计算联络线电量中的新能源电量占比分别为30%、40%、50%、60%场景下的送、受端碳排放转移量，如表13所示。

表13　联络线电量中新能源电量占比不同时送、受端的碳转移量

计算表明，随着联络线电量中新能源电量占比的不断提高，送端电网向受端电网输送电量中火电的出力比例不断减小，故受端电网向送端电网转移的碳排放量也不断减小。本结果可以为各省碳排放目标测算和未来省间碳交易提供科学的计算依据。

本文针对我国新型电力系统的建设需求，构建了火电、各类低碳电源、电化学储能的全生命周期碳足迹核算边界，建立了源侧全生命周期碳排放强度模型，在此基础上建立了考虑“源网荷储”灵活互动的新型电力系统低碳运行模拟优化方法和考虑省间电力交易的碳转移量计算方法，开展了我国东、西部地区典型送、受端互联电网的碳排放量化评估。评估结果表明：提出的电力系统低碳运行模拟方法，可以准确科学量化评估电源侧的碳排放量，通过跨区域整合电力资源，送、受端双区电网全年总运行碳排放量降低0.4%，新能源利用率提升1.4个百分点；相较新能源消纳最大，以碳排放最小为目标优化电源运行方式后，送、受端电网全年总运行碳排放量分别降低7.8%、11.2%。

本研究把握“全生命周期建模 ‒ 时序生产模拟 ‒ 跨区碳流追踪”的完整技术链条，将构建的源侧碳排放强度模型与电力系统低碳运行模拟优化方法嵌入电力系统生产模拟平台，辅助制定低碳调度策略，优化火电启／停与新能源消纳协同。提出的跨省区电力交易下的碳转移量计算方法，为省间碳排放配额分配提供了科学依据。相关研究结果可为电力行业实现“双碳”目标提供理论依据和实践参考。

本研究主要围绕电力系统的低碳运行模拟完成了前瞻性研究，后续可基于新能源与储能技术、市场机制的持续创新，从以下角度开展深化研究，以为能源转型提供坚实技术支撑：纳入氢能、碳捕集等新兴技术的碳排放核算，完善多能协同的低碳运行模拟框架；融合碳税、绿证等市场机制，开展“双碳”目标下的电力系统低碳路径优化研究。
