一、引言
模态分析（Modal Analysis）是结构动力学中最基础、也最重要的分析方法之一。
无论是在风振、地震、疲劳、谐响应、随机振动还是瞬态动力学中，模态信息都起着核心作用。
工程师在实际建模时，经常会遇到一个关键问题：
模态分析到底该算多少阶？
是算前 6 阶？前 20 阶？还是算到上千阶？
若阶数选得太少，会导致动力分析结果不准确；若阶数选得太多，则会浪费计算资源，甚至让求解器难以收敛。
本文将系统解释模态阶数的选择原则、常见误区以及工程含义，帮助你在实际项目中快速判断“应该做多少阶”。
二、模态阶数的物理意义
模态分析计算的是结构的固有振动特性，包括：
-
固有频率（Natural Frequency） -
振型（Mode Shape）

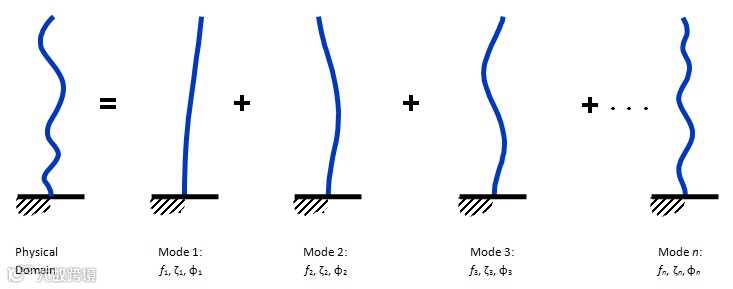

每一个模态阶数代表一个独立的振动形态。越高阶，即频率越高，对应的结构局部振动越明显。
模态分析得到的频率序列类似：
f₁（全局弯曲）
f₂（全局弯曲 or 扭转）
f₃（扭转）
f₄（局部振动）
f₅、f₆、f₇……（更高阶局部振动）
因此，并不是所有模态都与分析目标相关。
三、如何判断应该计算多少阶？——三个关键标准
模态阶数的选择，一般基于以下三大判断标准：
标准一：覆盖激励频率范围（最重要）
这是最常用也是最可靠的判断标准。
模态分析至少应该包含激励频率范围内的所有有效模态。
如果激励频率是已知的，如：
-
谐响应：由输入频率范围决定 -
随机振动：由 PSD 的频率范围决定 -
旋转机械：由转速和谐次频率决定
模态阶数必须覆盖该范围的上限。
例如：输入 PSD 的频率范围是 0–500 Hz，则应计算模态至少到：
500 Hz 或更高（一般取 1.2–1.5 倍）
即 模态覆盖到 600–750 Hz 比较合理。
为什么要留出 20–50% 的裕量？
高于激励频率的模态仍可能参与结构响应（尤其是宽带随机振动中），因此给一些频域裕量是必要的。
标准二：覆盖 80–90% 的有效模态质量（Modal Mass Participation）
在许多动力学求解器（如 Ansys、Abaqus、Nastran）中，都可以查看每个方向的：
-
模态质量分量（Modal Mass Participation Factor） -
累积参与质量（Cumulative Participation Mass）
一般工程标准：
每个主自由度方向（X/Y/Z）累积参与质量 ≥ 80% 或 90%
即可认为模态阶数足够。
为什么模态质量重要？
因为结构对外部载荷的响应主要由参与质量大的模态贡献。如果高阶模态参与质量几乎为零，则它们对动力响应影响可以忽略。
标准三：达到工程目标所需的频率内容
不同工程类别对模态阶数要求不同：
|
|
|
|
|---|---|---|
| 整体结构（建筑、桥梁、塔架） |
|
|
| 机械设备（机架、机床、机械装置） |
|
|
| 汽车、火箭、飞机 |
|
|
| 电子产品（PCB、设备随机振动） |
|
|
| 复杂装配体（大量螺栓/薄板） |
|
|
四、三个判断标准的关系
实际工程中，一般按照以下逻辑判断：
① 已知激励频率范围？ → 用标准一（覆盖频率）
例如：
-
PSD 0–2000 Hz -
谐响应分析 20–300 Hz -
转速引起的激励 50 Hz（3× = 150 Hz）
② 激励频率未知？ → 用标准二（模态参与质量）
用于：
-
结构固有特性分析 -
模态综合 -
地震反应谱法（参与质量必须满足规范要求）
③ 结构类型明确？ → 用标准三（工程经验）
例如 PCB 一定需要上百阶模态。
五、模态阶数选择不足会造成什么后果？
如果模态阶数太低：
-
动力分析结果不准确 -
共振峰可能遗漏 -
位移/应力响应被低估 -
随机振动疲劳评估不可靠（高频模态缺失） -
谐响应曲线不连续、不平滑
最严重情况：模态截断导致动力响应严重偏小，误导设计。
六、模态阶数过多会带来什么问题？
虽然阶数越高越“保险”，但过度增加也有问题：
-
计算时间显著增加 -
求解器可能不收敛 -
高阶模态通常局部化，对全局响应意义不大 -
影响谐响应或随机振动求解效率
因此，合理的模态阶数是 覆盖激励 + 工程经验 + 参与质量满足要求。
七、实际工程举例说明
例 1：风力机塔架（激励主要在 0–5 Hz）
只需求出前 10–20 阶模态即可。
例 2：汽车子系统（激励 20–200 Hz）
应求模态至少到 250–300 Hz，约前 100–200 阶。
例 3：电子设备（随机振动 10–2000 Hz）
必须覆盖到 2600–3000 Hz，可能需要 1000 阶以上模态。
八、总结：模态分析应该算多少阶？
最终结论如下：
① 首要标准：覆盖激励频率范围的上限（×1.2–1.5）
这是最核心的原则。
② 次要标准：模态参与质量 ≥ 80–90%
确保动力响应主要模态都被包含。
③ 工程经验法判断阶数
结构越复杂，需要的模态阶数越多。
九、结语
模态分析要算多少阶，并不存在一个固定的“神奇数字”。但只要遵循本文的三大标准：
-
覆盖激励频率 -
覆盖参与质量 -
基于结构类型合理选择阶数
就能确保动力分析的可靠性与有效性。
···
···
