随着各界对人工智能兴趣的提升，研究人员开始将注意力转移到如何构建一套能够与人类认知相仿、且能力相当的 AI 系统。比如近日，就有研究人员在《应用物理学快报》上发表了一篇题为《光电智能》的文章，其中提出了一种结合了光学和超导电子学的大规模人工智能方案。

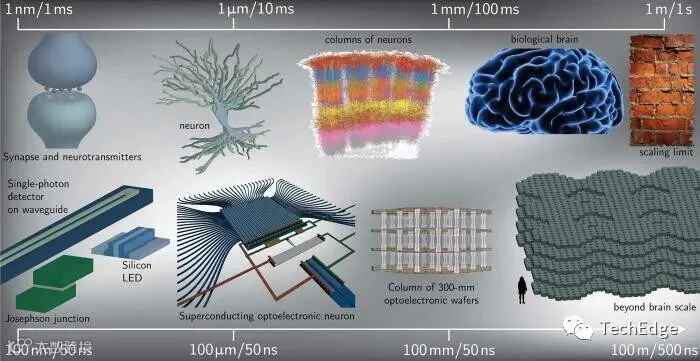

研究配图 - 2：跨尺度结构示意
尽管许多研究团队都选择了基于常温半导体的光电集成方案，但在低温条件下，超导体的光电集成要更加容易实现。

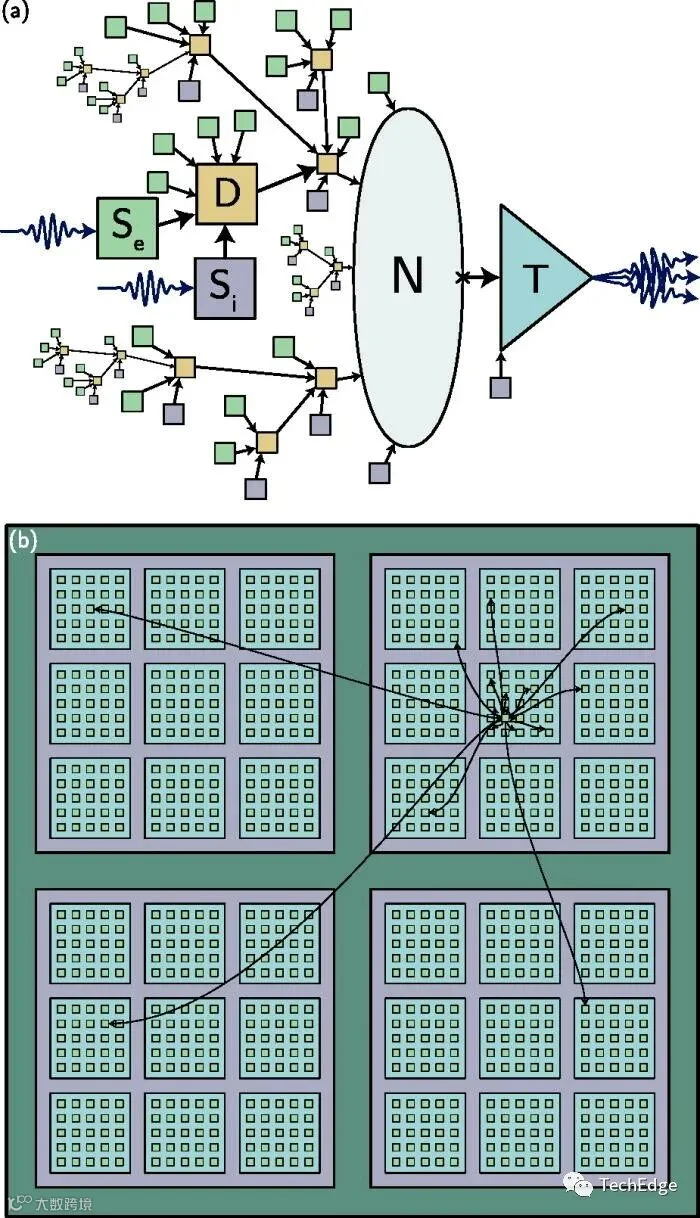

研究配图 - 3：光电神经元框图
在 AIP 出版的《应用物理快报》中，美国国家标准技术研究院（NIST）提出了一种大规模人工智能系统的构建方案，特点是着重于将光子组件与超导电子（而不是半导体）结合到一起。

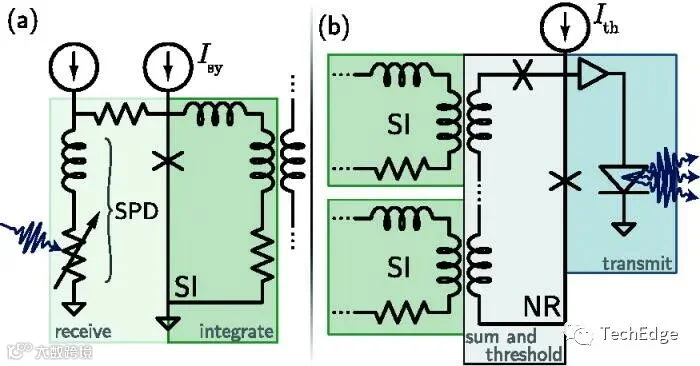

研究配图 - 4：超导 / 光电子探测器电路图
研究作者 Jeffery Shainline 认为，通过在低温条件下运行并使用超导电子电路、单光子探测器和硅光源，将有助于开辟出一条通往具有丰富计算功能和可扩展性的制造道路。

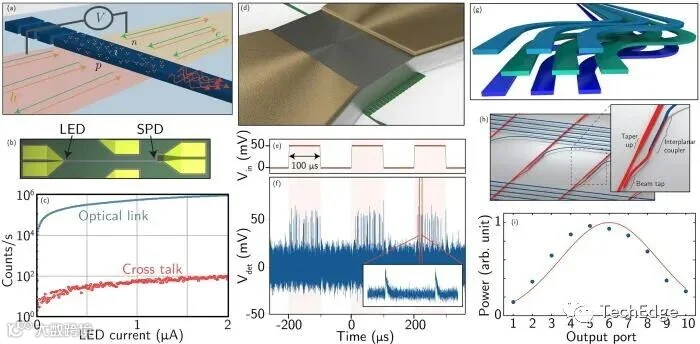

研究配图 - 5：超导光电子网络的实验进展
借助这条复杂的光电子电路通信，可计算并构建出规模化的功能性 AI 认知系统，且这远远超出了单独使用光（或电子设备）所能实现的范围。

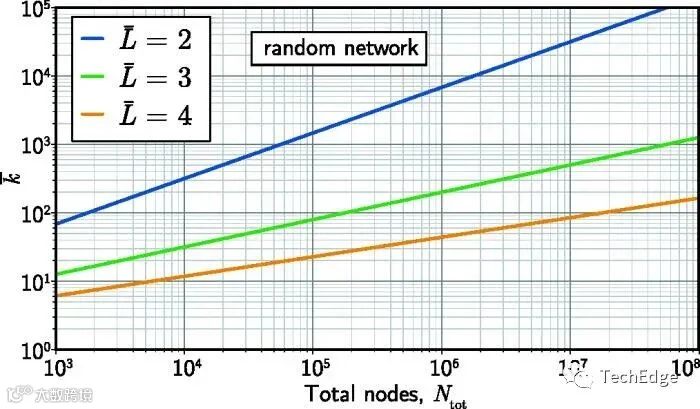

研究配图 - 1：每节点平均连接数
更让 Shainline 感到惊奇的是，与在室温下工作和使用的半导体方案相比，低温下的超导光电集成要容易实现得多。

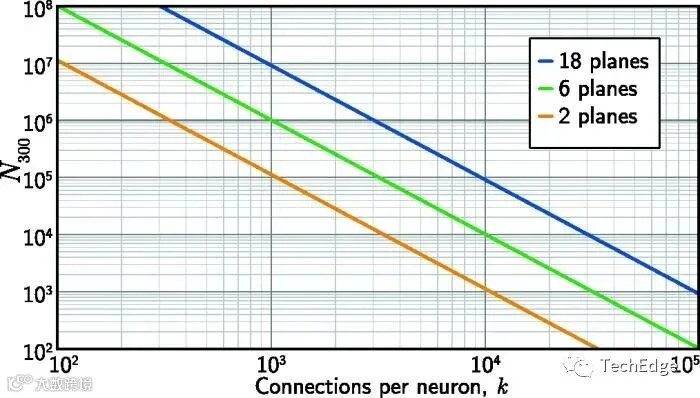

研究配图 - 6：300mm 晶圆可容纳的节点总数 / 波导节点的连接数
SCI Tech Daily 指出，超导光子探测器能够对单个光子进行探测。要实现同样的功能，半导体光子探测器需要用到大约 1000 个光子。
最终结果是，硅光源不仅能够在低至 4 开尔文的环境下工作，在亮度仅为室温下 1/1000 的情况下，仍可有效地开展通信。

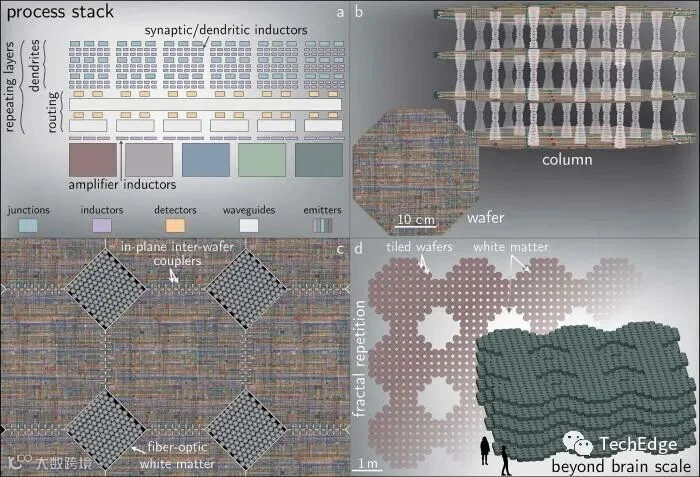

研究配图 - 7：光电神经系统的层次结构
展望未来，研究团队还打算探索更复杂的、与其它类型的超导电子电路集成的方案，并展示构成 AI 认知系统的完整组件（包括突触和神经元）。
当然，最终影响这项技术能否顺利推出的关键，还是在于能否以合理的成本、实现大型系统的制造与运维。
