上颌窦外提升工具盒
Sinus KIT for Lateral Approach
01

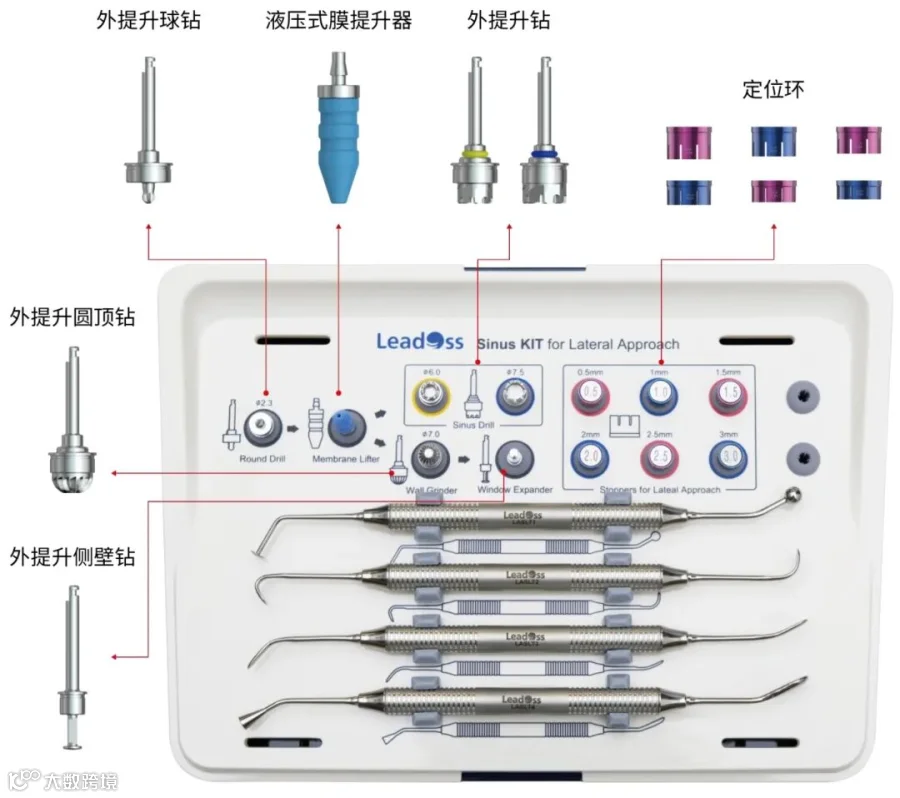

工具盒布局
02
部件介绍

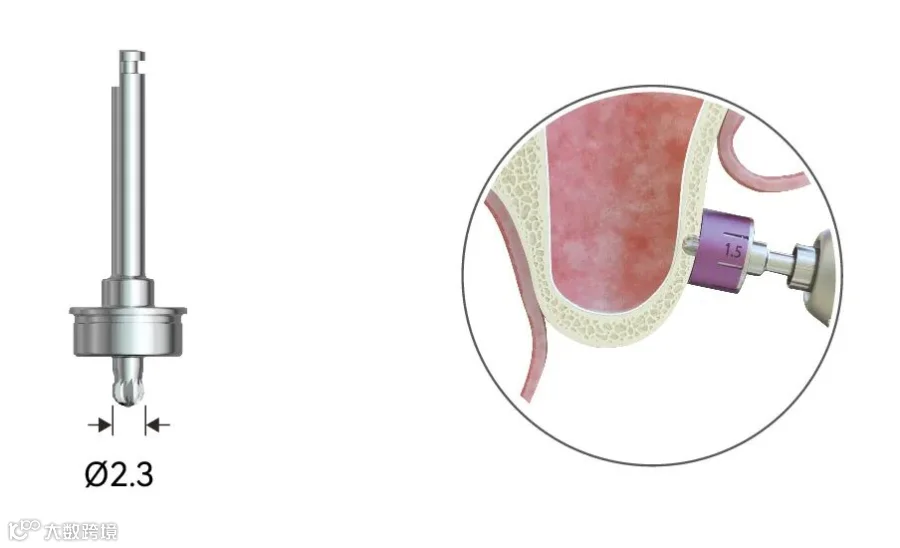

1.外提升球钻
·侧壁开窗手术时初始备孔用
·为了达到安全备孔的目的，配置定位环的结构
推荐钻速：400~800rpm，配合冷却水冲洗。

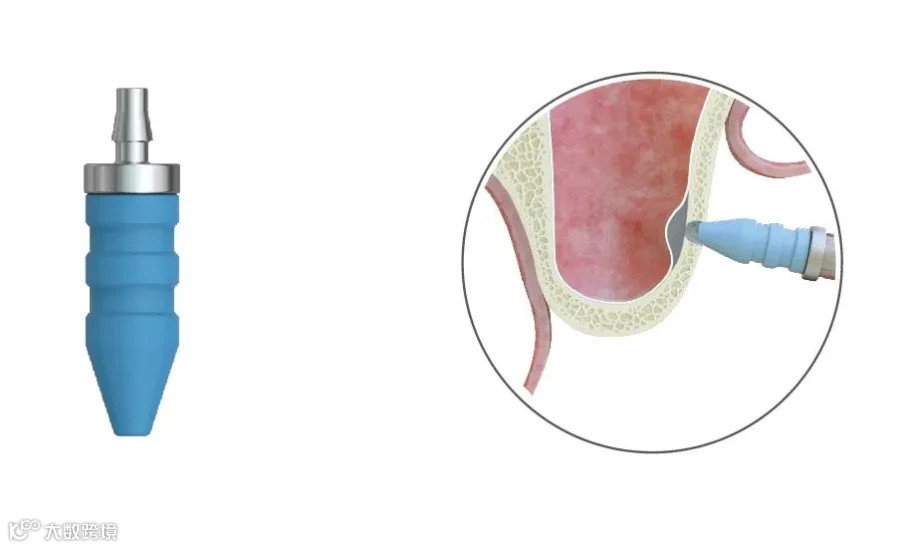

2.液压式膜提升器
·液压提升用工具
·连接到外提升球钻扩孔洞中使用

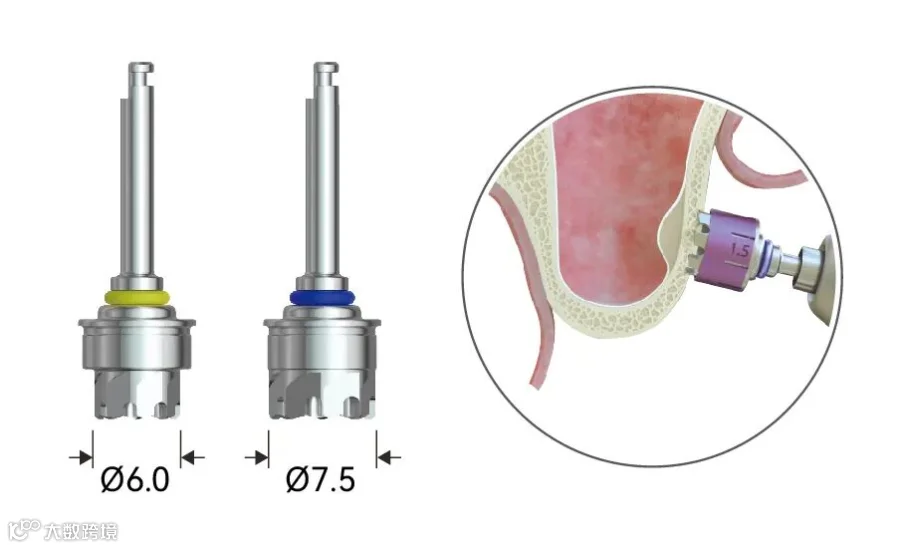

3.外提升钻
·摘取骨片的同时形成侧窗
·连接定位环可调深度
推荐钻速：400~600rpm，配合冷却水冲洗。

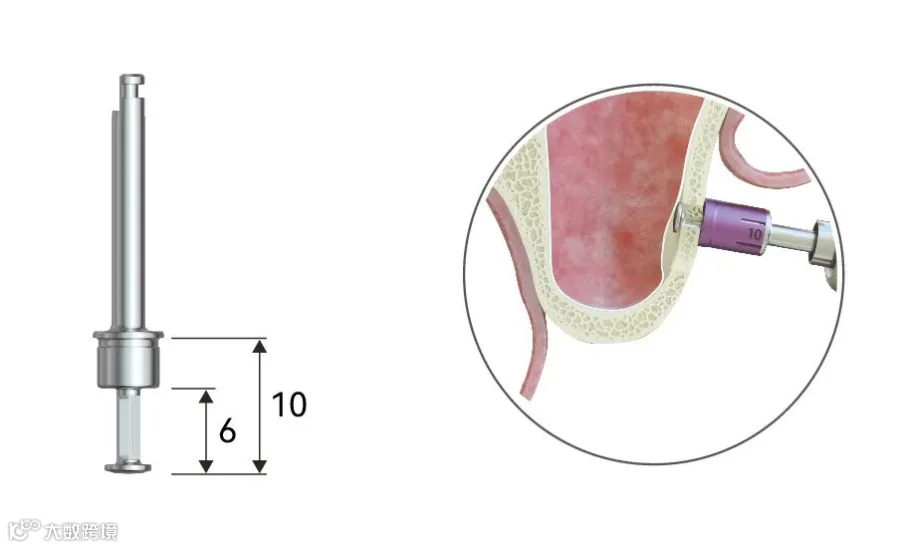

4.外提升圆顶钻
·对上颌窦侧壁进行备孔形成侧窗
·连接定位环可调深度
推荐钻速：1000~1500rpm，配合冷却水冲洗。
5.外提升侧壁钻
·使用外提升圆顶钻后，扩张侧窗
·建议使用距钻底部1mm处的切割刃
推荐钻速：1000~1500rpm，配合冷却水冲洗。
6.定位环
·定位环数字的意义：连接钻或器械时前端工作的长度
·按颜色和型号分别长度

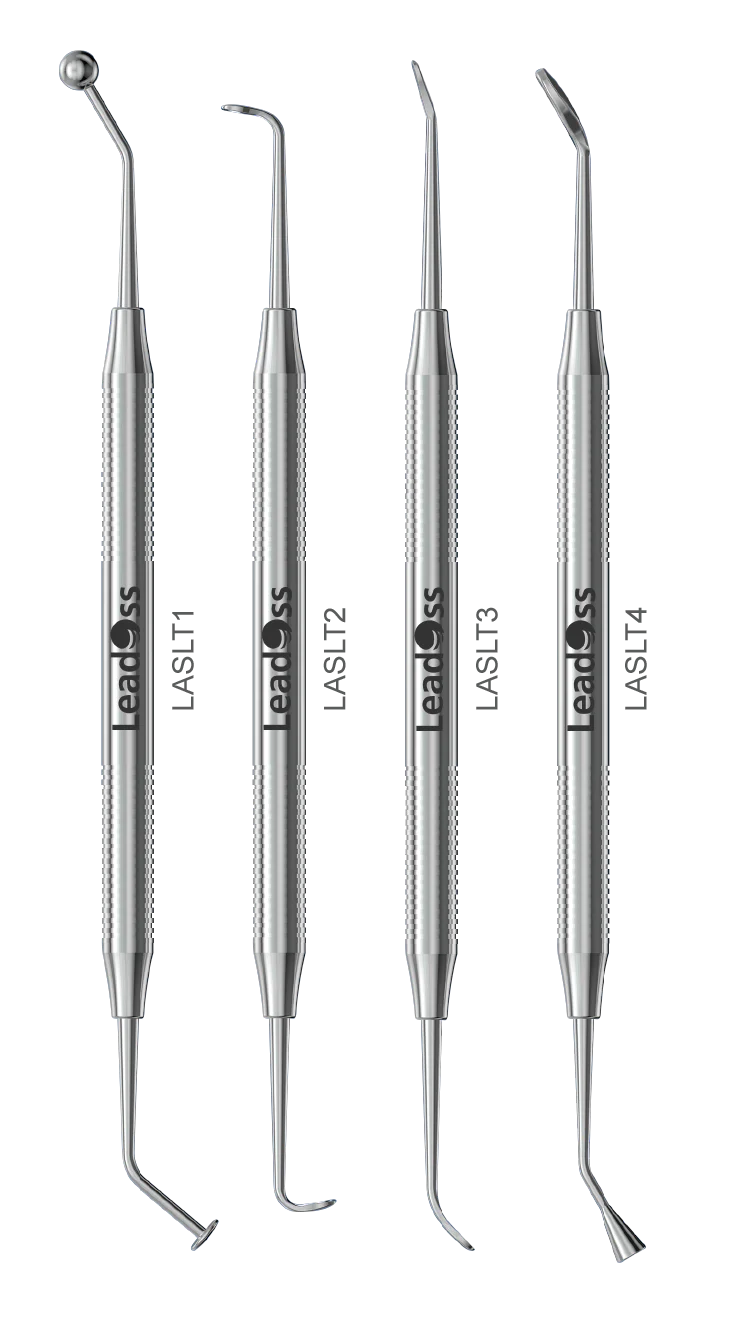

7.上颌窦提升器
LASLT1 ：
1.对上颌窦膜安全地进行初步分离
2.压紧和调整骨粉的位置
LASLT2：
进行上颌窦膜分离和提升
LASLT3：
对上颌窦膜进行进一步提升，为植骨留出充分的空间
LASLT4：
调整和压紧骨窗内的骨粉（LASLT3和LASLT4配合使用可以将骨粉填入骨窗内）
03
上颌窦外提演示
以上颌#26、#27为例，患者剩余垂直骨高度3mm，唇侧剩余骨壁厚度2mm。
step 1
·在外提升球钻上连接1.5mm定位环
·建议转速：400-800rpm，配合冷却水冲洗

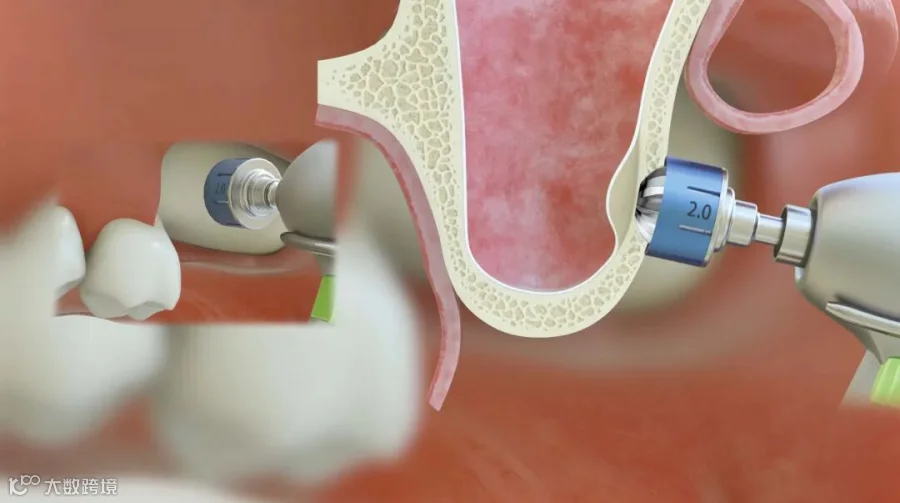

step 2

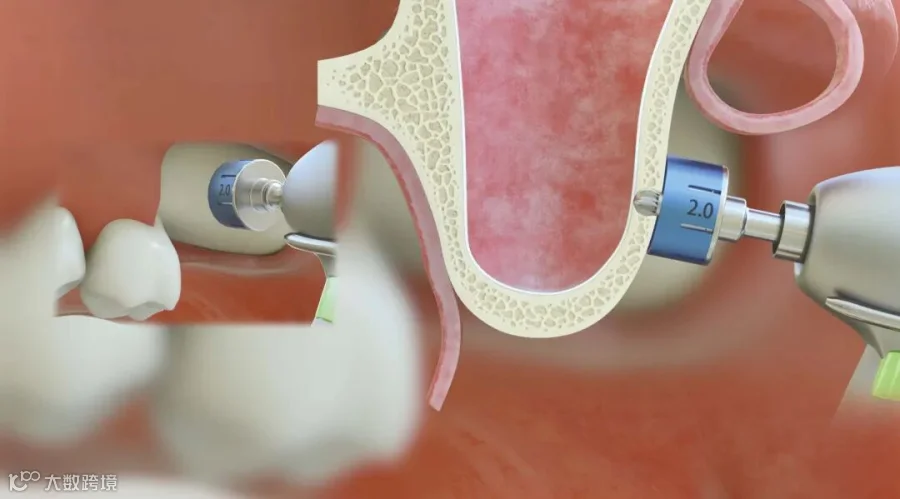

·在外提升球钻上连接2.0mm定位环，穿透上颌窦侧壁
·建议转速：400-800rpm，配合冷却水冲洗

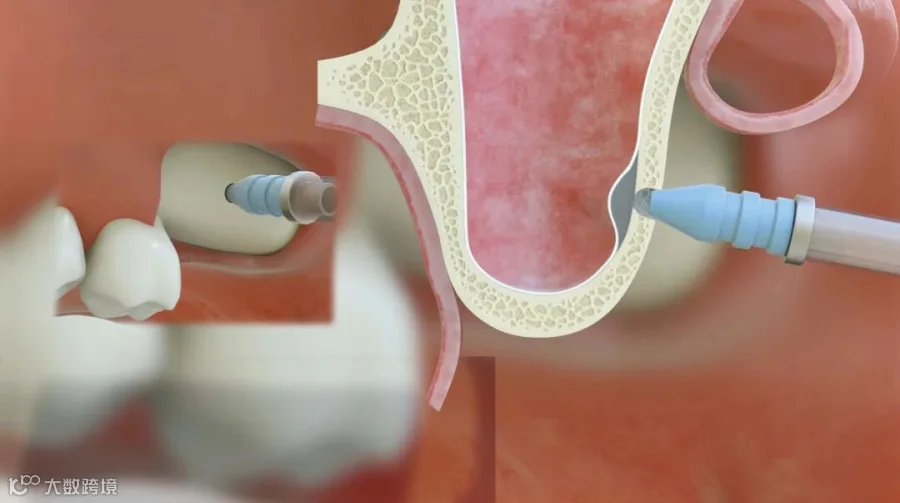

step 3
·可使用液压式膜提升器，对上颌窦侧壁黏膜进行分离，降低
之后操作损伤上颌窦底黏膜的几率
【注】
可选项：#1

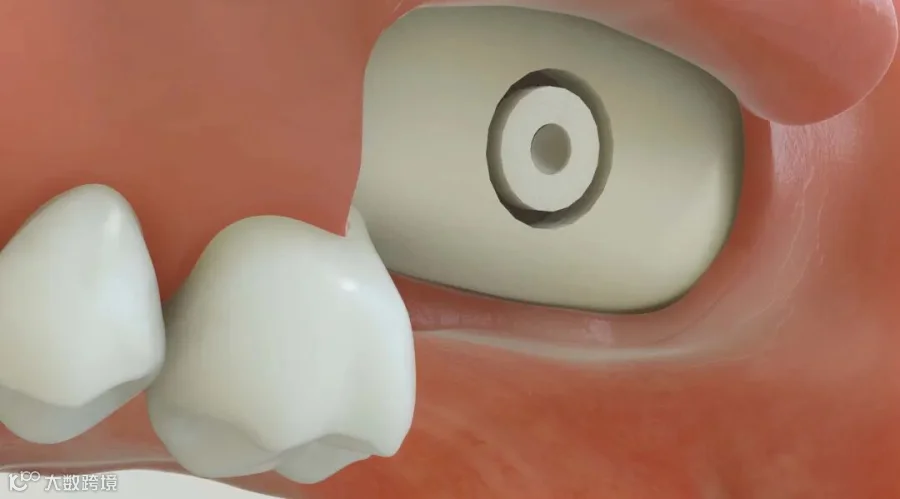

step 4.1-step 5.1
·使用外提升钻，配合1.5mm定位环，在上颌窦侧壁进行备洞
·使用外提升钻，配合2.0mm定位环，对上颌窦侧壁窝洞进一
步制备，磨穿侧壁后，可获得圆形骨片
·建议转速:400-600rpm，配合冷却水冲洗
【注】
可选项：#2

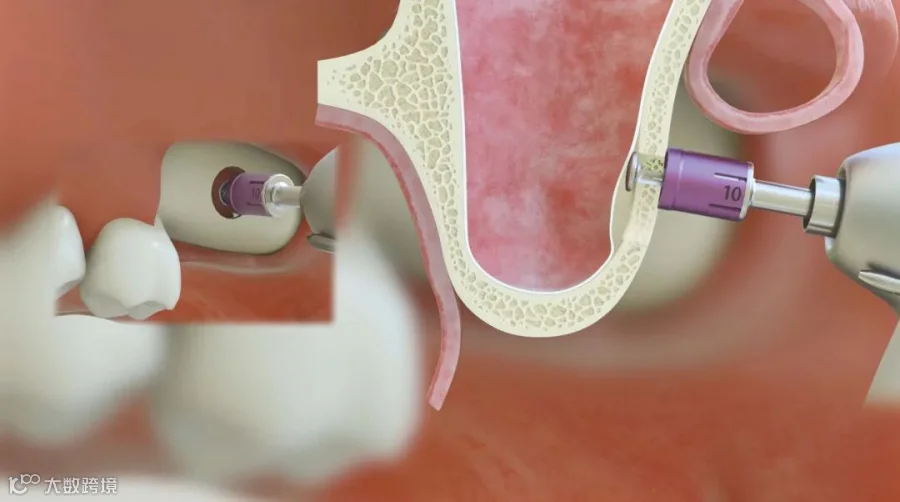

step 4.2-step 5.2

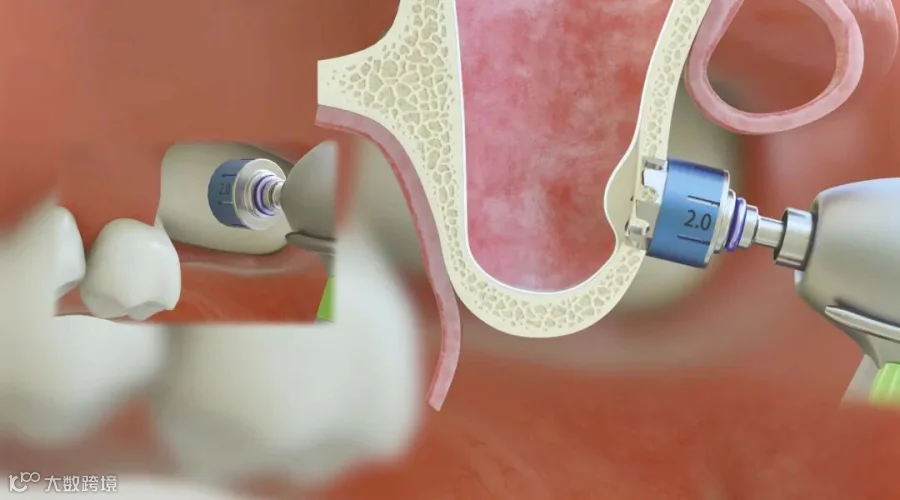

·如使用外提升圆顶钻，可以直接配合2.0mm的定位环进行备洞
·外提升圆顶钻配合2.5mm定位环，对上颌窦侧壁进行切削
·外提升圆顶钻备洞完成后，使用外提升侧壁钻对骨窗进行修整
·建议转速:1000-1500rpm，配合冷却水冲洗
step 7

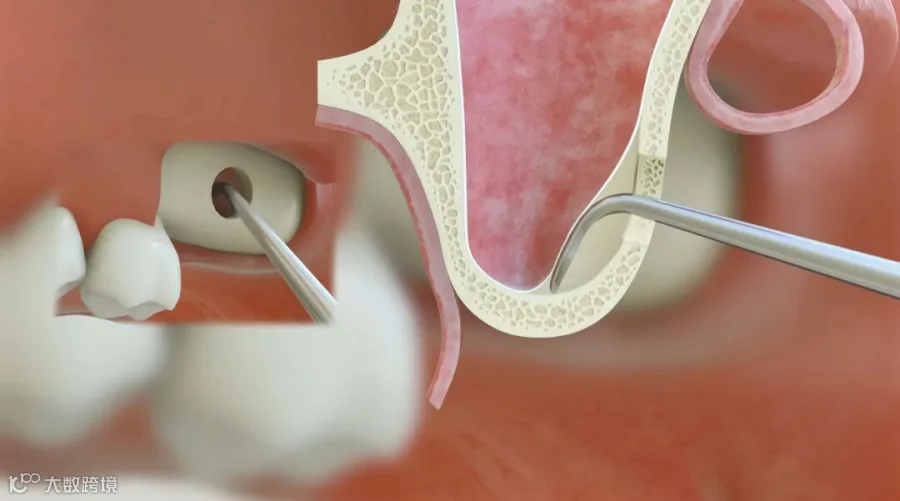

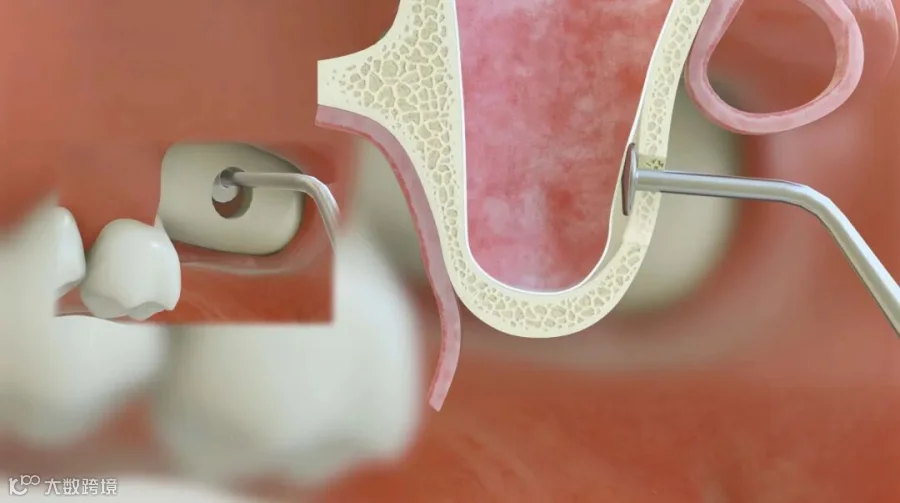

·上颌窦侧壁开窗后，可使用上颌窦提升工具01扁平的工作
段对上颌窦膜安全的进行初步分离
step 8

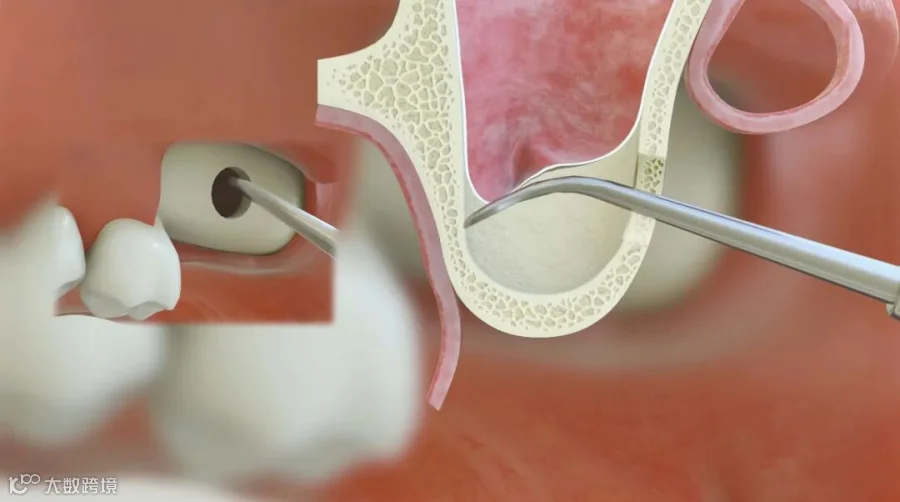

·上颌窦膜分离后，可使用上颌窦提升器02，对上颌膜底进
行提升
step 9
·上颌窦提升器03可对上颌窦底黏膜进行进一步提升
step 10
·使用球钻定位后，再依次使用先锋钻、扩孔钻逐级备洞
至对应植体的直径和深度

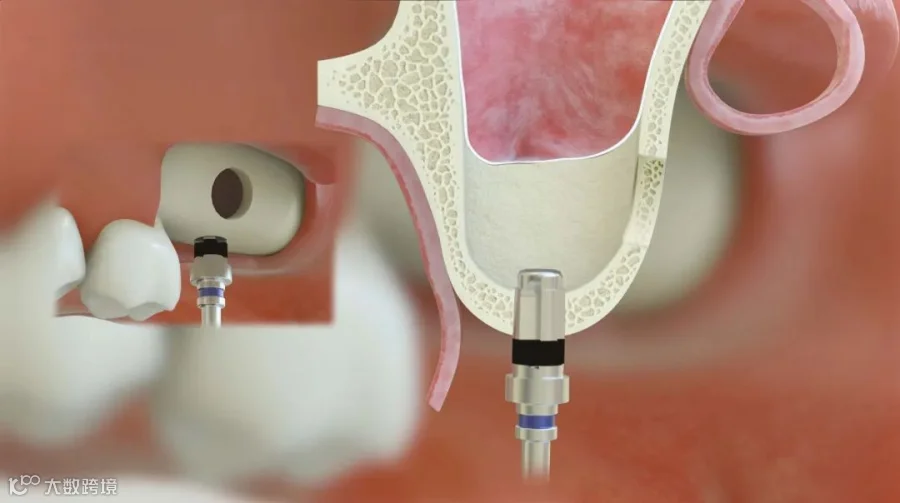

step 11
·使用成型钻钻孔
1、标准骨钻至标线下端
2、密质骨钻至标线上端
step 12

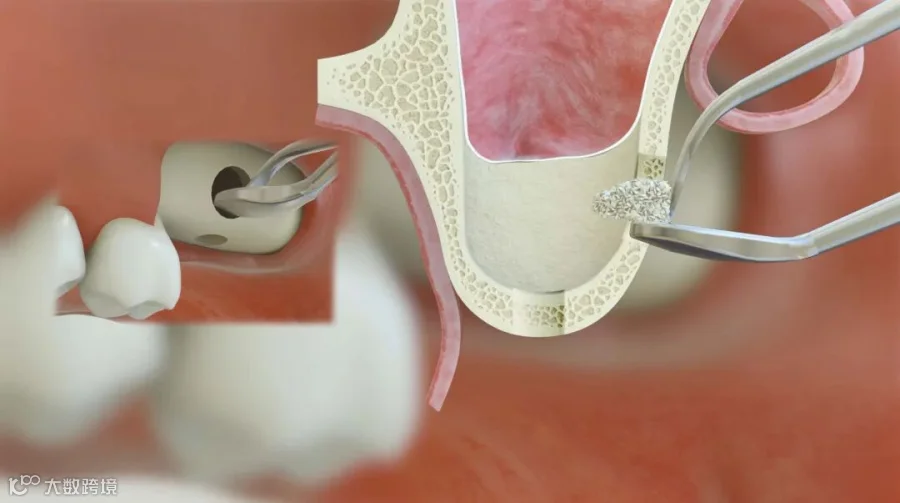

·窦膜提升完成后，配合上颌窦提升器04较宽的工作端
可以进行骨粉植入
step 13

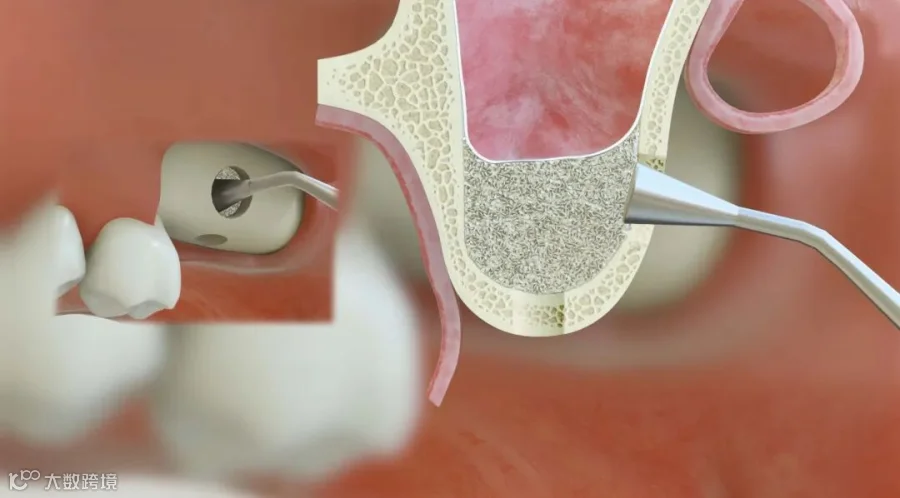

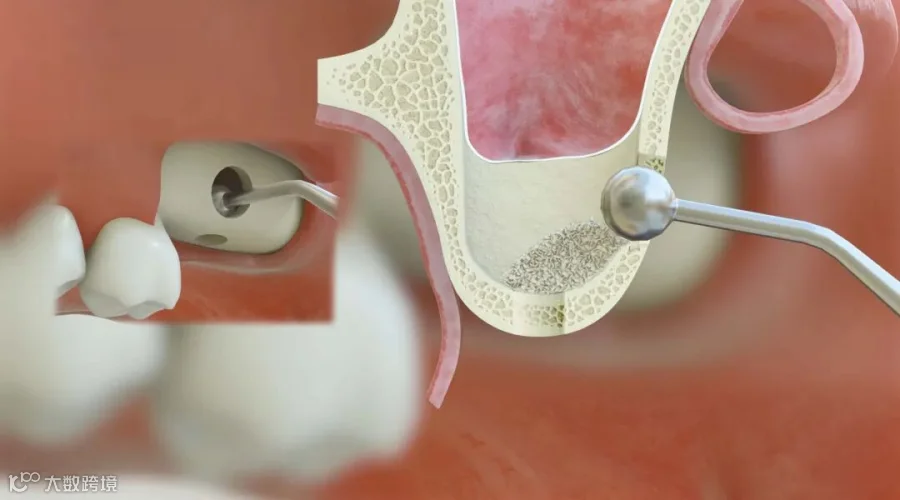

·填入骨粉后，可以使用上颌膜提升器01的圆形工作端对骨粉
进行压实

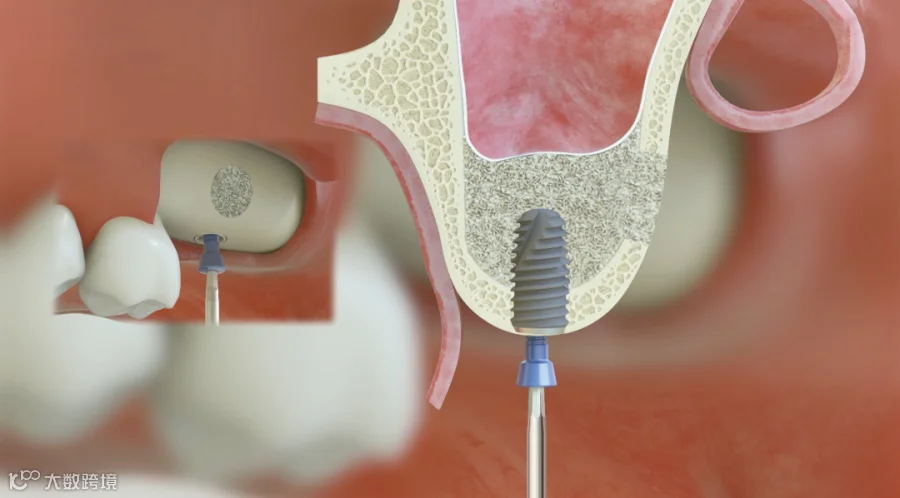

step 14
·骨粉植入完成后，进行植体植入，备洞流程可按照松质骨
备洞流程，最终钻按少一钻进行备洞，植入后，建议安装
覆盖螺丝，进行埋入式愈合
step 15
·骨粉植入完成后，进行植体植入，备洞流程可按照松质骨
备洞流程，最终钻按少一钻进行备洞，植入后，建议安装
覆盖螺丝，行埋入式愈合。
step 16

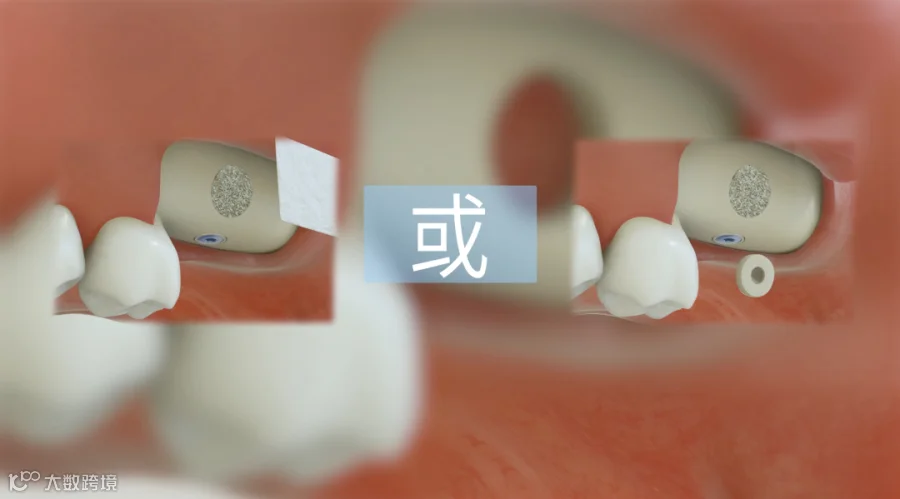

·植入完成后，骨窗处可直接覆盖骨膜或放回骨片后再覆
盖骨膜，然后封闭创口，完成手术
