民用航空器飞行控制系统内部及外部交联使用的通讯接口为一种基于数据包的点对点总线，速率通常为400Kbps和5Mbps。此种总线具有抗干扰，确定性带宽，低时延，小数量等特性。
华力智飞针对飞控总线测试场景研发了一款用于多通道、混合速率的激励、采集设备，可为机载设备研制、子系统验证提供快速验证手段。同时，配合飞控总线数据卡为全机验证提供完整解决方案。

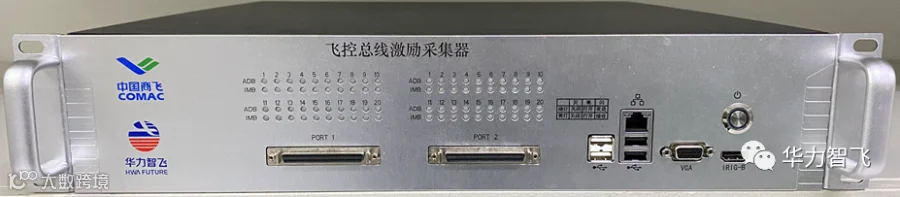

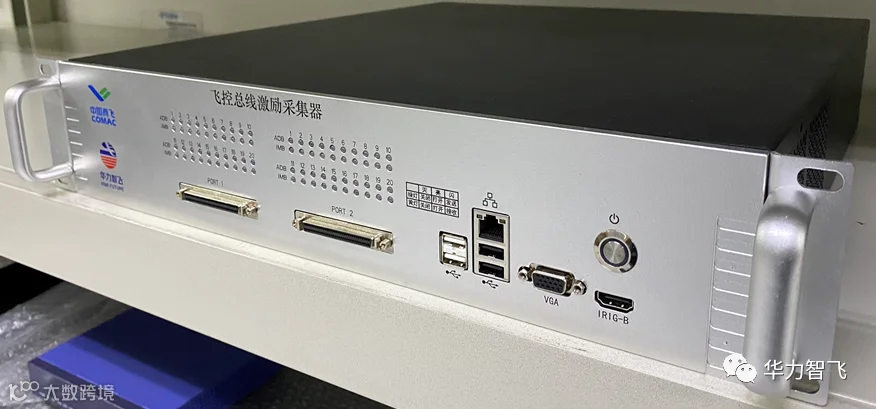

设备外观
设备描述
应用场景
-
设备研制阶段的激励、采集
-
整机测试验证
-
分布式验证系统
硬件描述
飞控总线端口：20通道 X 2
以太网端口：1000Mbps X 1
VGA：1路
USB：2.0 X 2, 3.0 X 2
IRIG-B：1路
功能描述
总线速率：400Kbps、5Mbps
多通道ACE、REU、DMRS等数据激励
多通道FCM、ACE、REU、DMRS数据采集
-
REU、ACE交互测试
配套软件（BEST+）
-
ICD管理
-
构型管理
-
采集
-
激励
-
测试

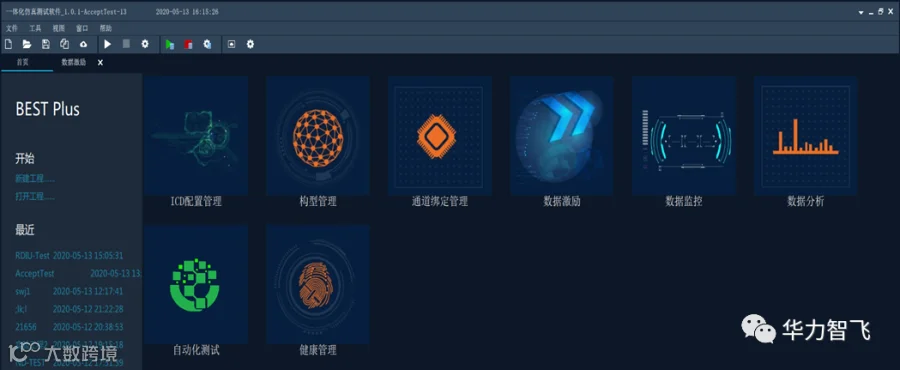

配套软件BEST+

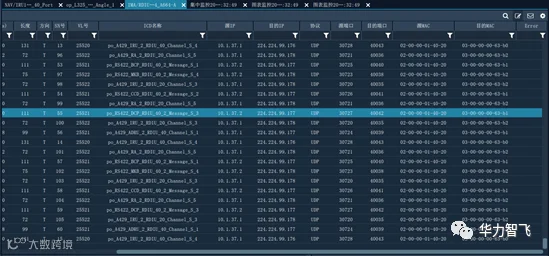

400Kbps总线采集
特点：
同时采集20路ADB总线数据
飞控总线端口物理隔离，不干扰总线
根据ICD解析数据字段
5Mbps总线采集
特点：
-
同时采集20路IMB总线数据
-
飞控总线端口物理隔离，不干扰总线

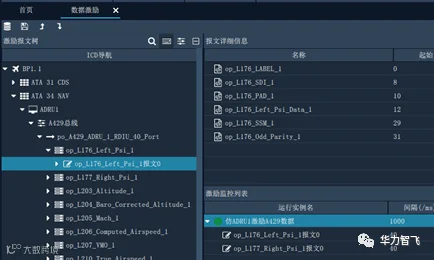

400Kbps总线数据激励
特点：
-
同时20路ADB总线数据激励
-
根据ICD发送ACE请求
400Kbps总线交互测试验证
特点：
-
仿真机载设备
-
验证交互逻辑
-
验证数据正确性
-
疲劳测试
