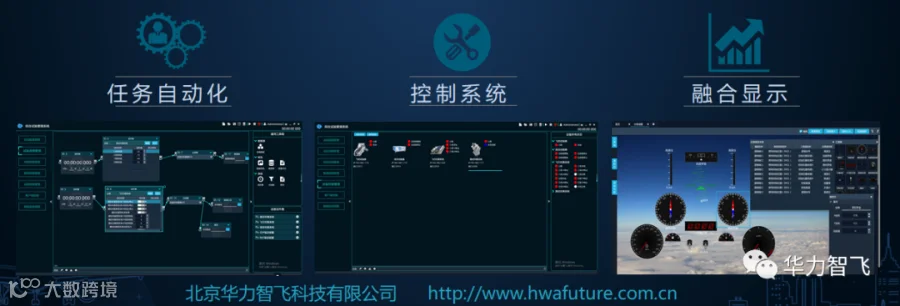

HWA-AT试验总控管理软件是一款标准货架产品，适用于试验网络环境内众多设备的全面管理，包括集中监视试验设备的运行状态，试验设备实时调度、动态协调和综合控制，支持试验任务自动化、安全故障综合化管理、试验数据统一管理、信息融合展示，实现试验的网络化、自动化、数字化，提升试验执行效率以及优化试验管理手段。
主要应用场景包括：
铁鸟台-试验总控管理系统；
大型试验室-综合管理系统；
仿真试验室-仿真调度中心控制软件；
产线测试-任务及设备管理系统。
具有较强的通用性，支持后期接入设备，功能扩展等；
建立统一标准与规范，包括网络通信协议标准、数据存储标准、试验设备研制要求、自动化任务执行标准；
建立试验网络，实现设备互联互通和统一管理，包括数据网、试验控制网、时钟网；
集中管控试验网络中的试验设备，进行实时调度、动态协调和综合控制，完成系统级试验任务；
试验任务自动化，支持可视化拖拽方式，快速直观创建任务，一键式自动执行；
数据融合展示，支持设备状态、试验数据、音视频数据统一展示；
数据统一管理，支持数据采集、存储、分析和信息融合；
智能安全报警，支持自定义配置多级报警，设定报警依赖条件，执行报警动作。

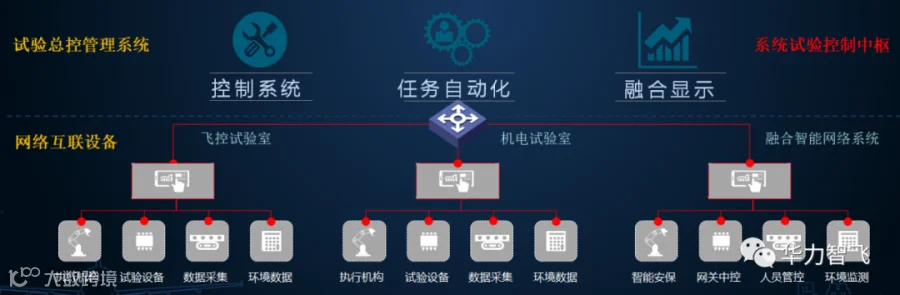

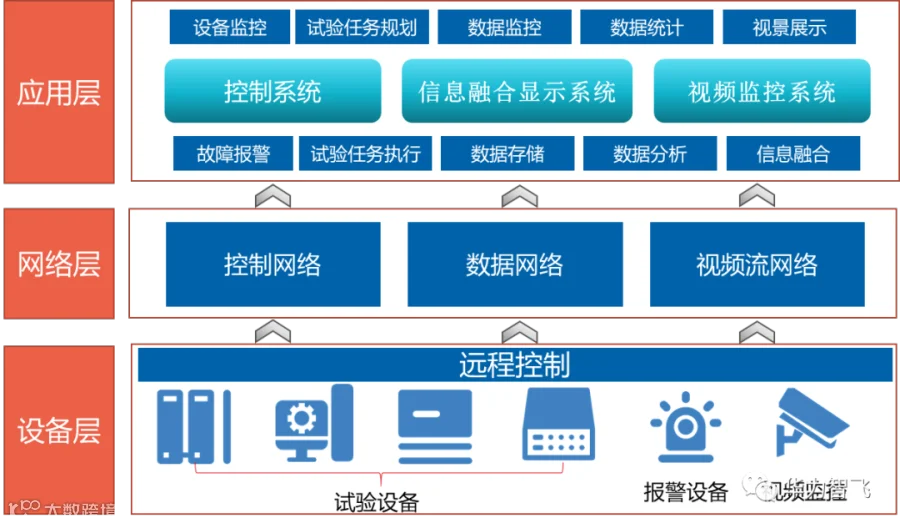

系统总体架构如下图所示：

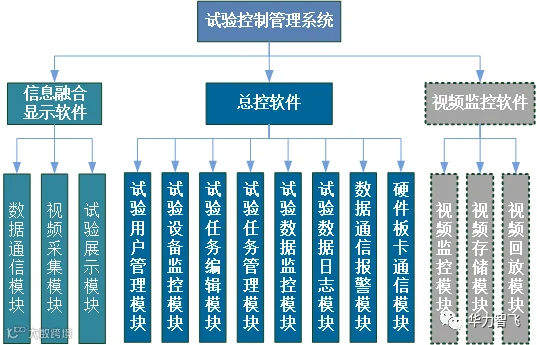

试验控制管理系统软件由总控软件、视频监控软件和信息融合显示软件三大部分构成，逻辑构架如下图所示：
控制系统是解决方案的核心，通过用户管理、工程管理、任务编辑、设备监控、数据监控、故障报警，数据日志等功能模块实现对参试设备的监视、控制及对试验任务的管理。

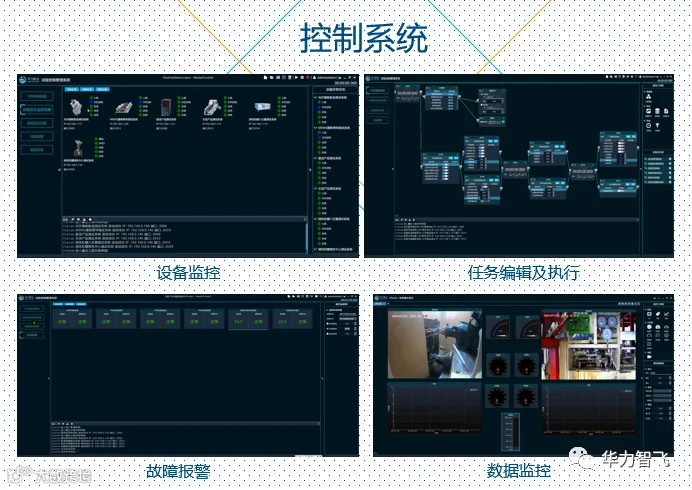

控制系统对应的总控软件主界面如下所示：
主要功能包括：
监视设备状态：对试验设备的连接状态、运行状态、基本参数等信息进行监视；
设计及执行试验任务：设计试验流程，通过拖拽的方式将设备动作集、通用任务节点添加到任务编辑区快速搭建出试验任务。软件按照任务节点连接顺序执行任务，从而实现对试验设备的联合调度、控制；
试验数据处理：控制系统作为整个系统的数据中心，可以将设备数据进行转发、存储、可视化显示等处理；
安全故障报警：通过配置需要重点关注的设备参数，并设置报警阈值和故障处理动作集，当设备数据异常时就会触发报警系统，控制系统向试验设备发送动作指令以改变设备工作状态从而保障各个试验设备正常且安全的运行。另外有专门的声光报警装置提醒试验人员及时排除报警源，避免试验设备损坏。

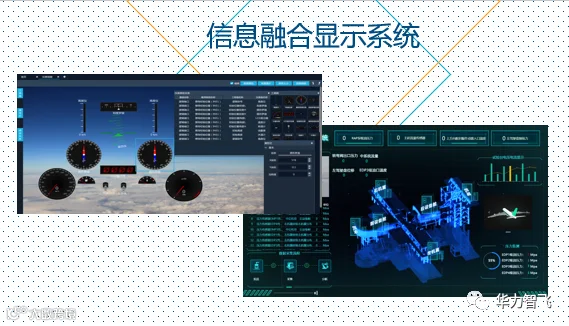

信息融合显示系统将分散的试验数据和设备的监控视频画面（或视景模拟画面）进行结合，采用多视角变换手段，对试验回路、试验设备以及试验环境进行实时展示和监控，使试验或参观人员直观形象的了解试验任务和试验状况。信息融合显示系统界面如下所示：
“铁鸟”试验台全称“飞控液压系统综合试验台架”。“铁鸟”的飞控、液压、起落架系统的机械安装接口、部附件安装位置、液压管路布置走向及安装方式与真实飞机一致，承担着飞机系统级研发和验证、飞机多系统综合验证，以及飞控系统、液压系统和起落架系统的适航验证等试验任务，为机系统集成、试飞安全、试飞故障排查、后续型号改进等提供重要保障。
试验总控管理软件，依据铁鸟试验需求，通过对被试对象、试验模拟环境、试验支持设备进行实时调度、动态协调和综合控制等，完成复杂系统的联合试验管理任务。

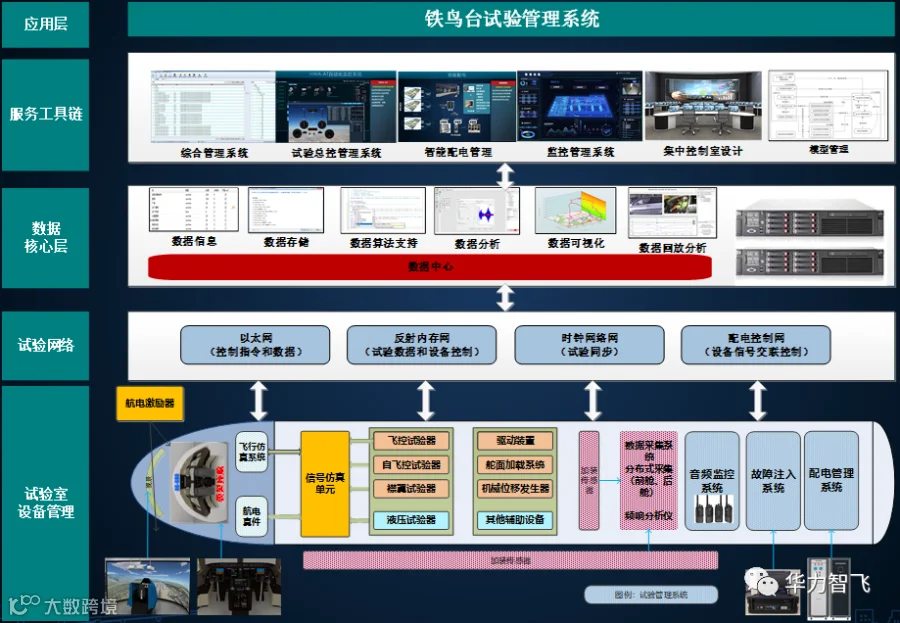

系统结构如下图所示：
航空、航天总体研制单位，应用于多系统联合测试需求；
大型试验室建设及数字化试验室改造；
智慧测试、产线测试数字化改造。
