ARINC664总线在大型地面仿真测试类项目中，通常具有应用场景复杂、测试终端节点数量多，装配难度大，故障排查定位难等特点。华力智飞自主研制的ARINC664激励采集设备具有集成度高、稳定可靠、功能丰富等特点，可有效解决机载设备在地面集成测试过程中碰到的检测、维修、鉴定等问题。该设备能够快速接入ARINC664网络，既可作为仿真终端与飞机上的真件设备进行交互，也可作为采集设备对通过网口的数据进行监控与分析。同时提供BEST配套软件使调试、验证及故障定位更为简捷高效。
★ 设备提供数据采集功能：
★ 设备提供数据激励功能：
★ 提供24个10/100Mbps可配置ARINC664端口；
★ 支持IRIG-B时钟同步，时钟同步精度1us；
★ 设备提供接收时间标签，时间精度1us；
★ 提供1个VGA显示扩展接口；
★ 提供4个USB2.0通信接口；
★ 提供1个千兆以太网远程控制接口；
★ 提供FZ-BEST配套软件；
★ 支持远程控制；
★ 支持远程升级固件程序；
★ 支持110V~220V超宽输入电压范围；
★ 支持RT Linux和Windows系统；
★ 支持500G（可扩展）硬盘存储；
★ 功耗小于150W。
ARINC664激励采集设备采用X86处理器+高性能FPGA架构设计，支持24个ARINC664通道同时收发，单台设备可替代12块双端口终端节点板卡，机箱采用标准2U上架式机箱，常用于系统集成项目，有效降低集成难度与成本。
设备支持Windows及RT Linux操作系统，系统实时性高，可结合应用灵活搭配不同硬件组件（如CPU，内存、硬盘等），可满足7*24H不间断大容量数据采集存储需求。
设备支持无损旁路采集与点对点采集功能，既可作为ARINC664网络监控端，也可作为终端节点使用。

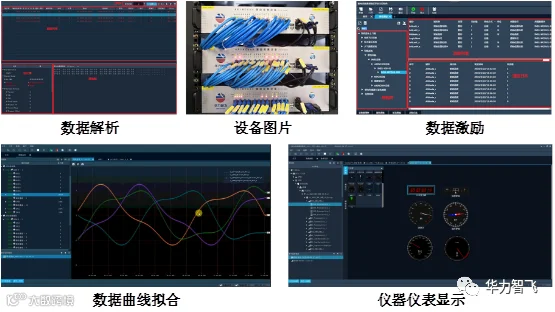

提供BEST配套软件，可编辑任意数据作为网络激励，同时对采集数据进行实时分析，在网络功性能测试及故障定位分析方面有明显优势。
ARINC664激励采集设备提供配套BEST软件提供数据采集功能，支持直接采集ARINC664网络上原始数据，包括数据帧前导位、帧头、数据区和CRC校验区等全部数据内容。
软件提供发送数据内容编辑功能，可发送任意编辑ARINC664协议数据并设置帧间隔，可支持故障数据注入功能，包括帧对齐错误、帧间隙错误、前导位错误、SFD错误、CRC错误、MAC地址错误、以太网类型错误、帧长度错误等。

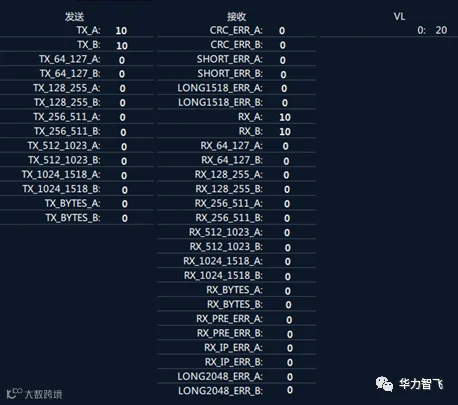

为方便查看分析数据收发情况，提供数据统计功能，包括发送帧数量统计、接收数据帧统计，异常数据帧数量统计（包括CRC错误，前导位错误、IP层校验错误等），方便客户分析网络状态及故障定位。

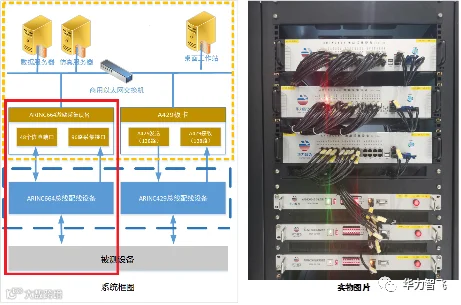

产品已成功运用于中大型ARINC664测试验证系统中。以XX机型航电测试验证系统为例，ARINC664激励采集设备搭配自研产品ARINC664自动配线设备，成功完成对100多个ARINC664节点的激励控制，数据监控以及真件与仿件间的实时切换。系统通过服务器远程下发IDC指令控制ARINC664激励器采集设备自动完成数据收发，大大缩减了项目成本，降低开发难度，加速项目交付进度。
ARINC664激励采集设备提供丰富的驱动接口，用户可根据不同应用场景进行二次开发。本案例中应用软件BEST Plus利用设备提供的驱动接口实现了丰富的软件功能。使用户能通过ICD对某机型的航电真件进行数据激励、采集，并通过图形、仪表等形式直观展示。同时实现功性能一键自动化测试功能。
