无线对讲系统连接方法:以两台中继台做,中继台1的TX口接合路器的TX1口,中继台1的RX口接分路器的RX1口,中继台2的TX口接合路器的TX2,中继台2的RX口接分路器的RX2口,然后合路器的ANT口接最下面也就是双工器的TX口,分路器的ANT接双工器和RX口,最后信号是从双工器的ANT出去带天馈,一般无线对讲系统包含以下设备:

一、机房内的主设备
中继台:是在无线对讲系统中,用于增大通讯距离,扩展覆盖范围的设备。

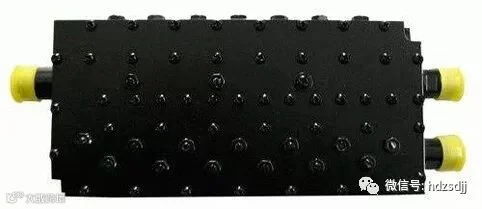

分路器:可以将无线通信系统中线路上输入的多种频段信号分离为单一的频段输出到不同的通信线路中。

合路器:将输入的多频段的信号组合到在一起输出路到同一套室内分布系统中。

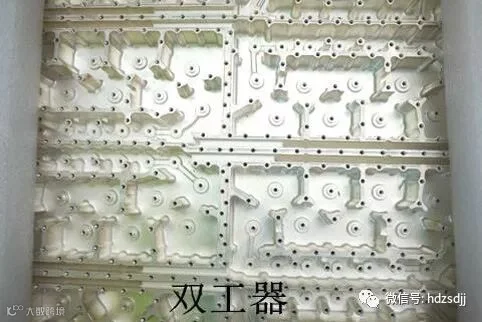

双工器:是异频双工电台,中继台的主要配件,其作用是将发射和接收讯号相隔离,保证接收和发射都能同时正常工作。

二、装在外面的设备

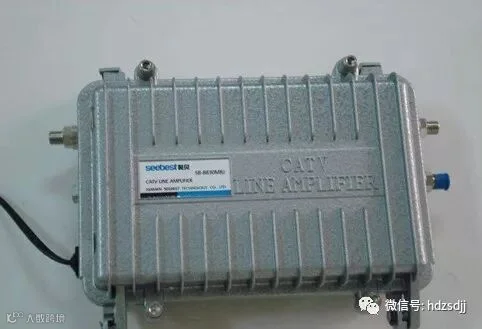

干线放大器:是在功率变低而不能满足覆盖要求时的信号放大设备。

视频同轴电缆:用来传输影像信号的一种电缆,多用于连接安防监控摄像头和现实终端(电脑或显示器等)的电线电缆。

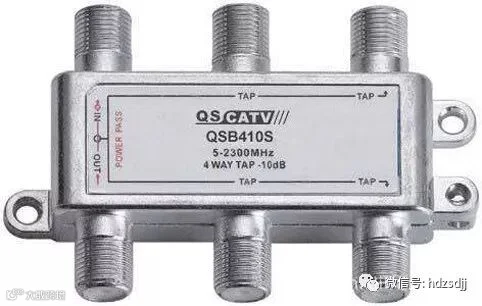

耦合分配器:实现将一路微波功率按比例分成几路的设备。

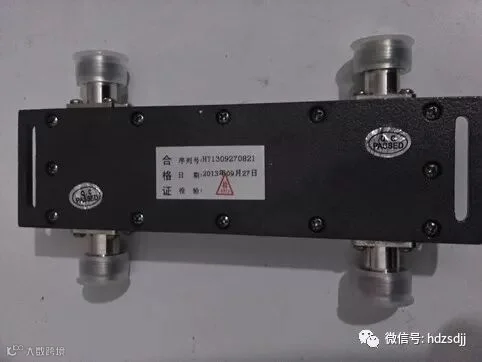

功率分配器:是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件,也可反过来将多路信号能量合成一路输出,此时可也称为合路器。

三、天线

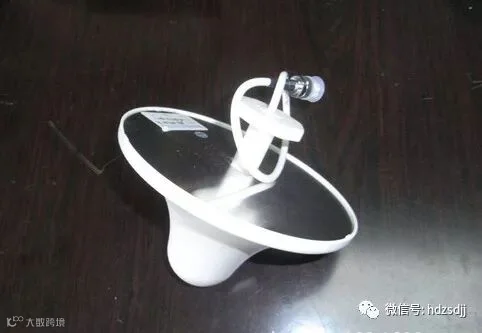

室内天线:是移动通信系统天线的一种,主要用于室内信号覆盖。

室外天线:是移动通信系统天线的一种,优点是传输距离远,适合远距离传输。

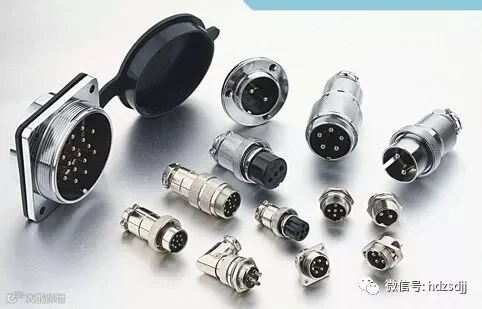

连接器:实现内外天线链接的设备。
