[揭秘] 变频器整机电路构成和原理！

根据中间直流环节滤波器的不同，变频器可分为电流型和电压型两种类型。出于成本和稳定性的考虑，目前主流的变频器大多采用电压型设计，其逆变电路是由电容储能提供电源供应的。

电路的能量传递为交-直-交方式，将输入交流电压先整流成直流，再逆变为交流输出。变频器本身是一个逆变器，相比于工频电源，变频器是一个输出频率（电压）可变的三相电源，具有从几Hz到几百Hz的频率输出范围。

变频器的小功率机型，一般由两大块电路板构成，输入整流电路采用6只二极管封装的三相整流模块，输出电路往往采用6只IGBT封装模块，部分机型又将整流和逆变电路封装成一个整体的模块电路，称为“一体化主电路”。

当然，直流回路的储能电容是独立安装的。主电路往往又与开关电源电路鸡翅电路整合到一个电路板上，称为电源/驱动板。

另一块电路板称为CPU主板，以CPU为中心，包括CPU的基本工作电路、变频器的控制端子电路、操作显示面板的接口电路和模块温度检测、电压检测、电流检测保护后级电路等。

变频器的大中功率机器则采用单二级管或双二级管的整流模块，用3块或6块构成整流电路。采用单IGBT或双IGBT逆变模块，用3块或6块组成三相逆变输出电路。

控制电路板一般也分为两块，一块为电源/驱动板，集成了开关电源电路、驱动电路、温度检测、电压检测、电流检测的前级电路等；一块为CPU主板。

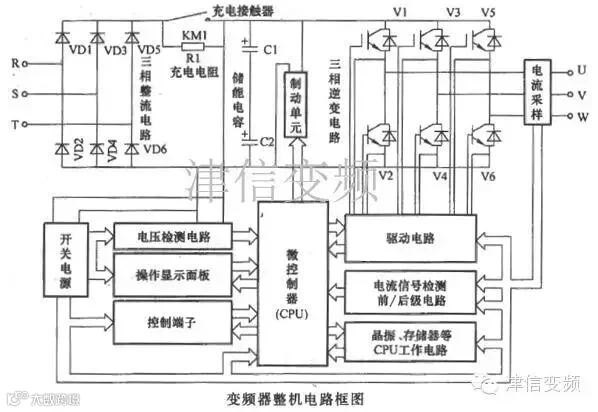

本图的上半部分为变频器的主电路，VD1-VD6构成了三相输入整流电路，R1为充电电阻，变频器上电期间对储能电容进行充电，当C1、C2上建立起一定幅值的电压之后，充电接触器运作，短接R1。IGBT V1-V6构成三相逆变输出电路。

本图的下半部分则为控制电路板的电路，开关电源和驱动电路往往是在一块电路板上的，称为电源/驱动板；而其他CPU外围基本工作电路和各类检测电路，则集中于另一块电路板上，称为CPU主板。

CPU生成6路PWM脉冲，经驱动电路激励6只IGBT，输出三相逆变电压。CPU又对整机的工作进行有机的协调。

用户指令通过操作面板和控制端子传递给CPU，CPU也将变频器的工作状态信号经操作显示面板和控制端子输出到相关的外围设备上，供用户监控变频器的工作状态。

驱动电路和模块温度检测电路、直流回路电压检测电路、输出电流检测电路等检测信号分别由相关电路处理成开关量故障信号和模拟量检测信号送CPU，用作输出控制和故障报警、保护停机等。

驱动电路返回到CPU的信号为SC-输出端短路信号和OC-输出过电流信号；电流检测电路返回到CPU的信号为OL1、OL2、OL3等过电流信号；电压检测电路返回到CPU的信号为LU、OU等过、欠电压信号；温度检测电路返回到CPU的为OH过热信号等。
