丹佛斯于2021年第18周正式发布了新版本FC21，与旧版本的FC21相比增加了一路数字量输出，以满足物流行业驱动第二路外部继电器的需求。
01

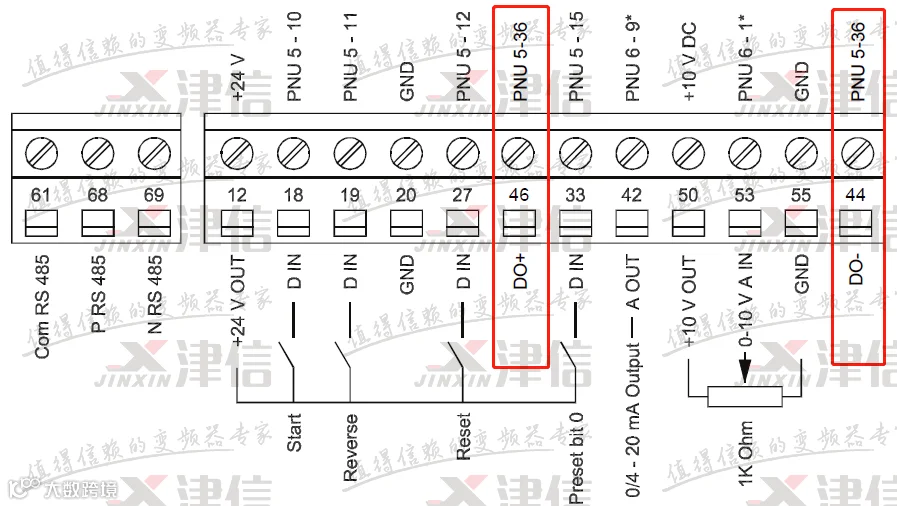

新版本端子图如下
46号端子为DO+, 44号端子为DO－
02

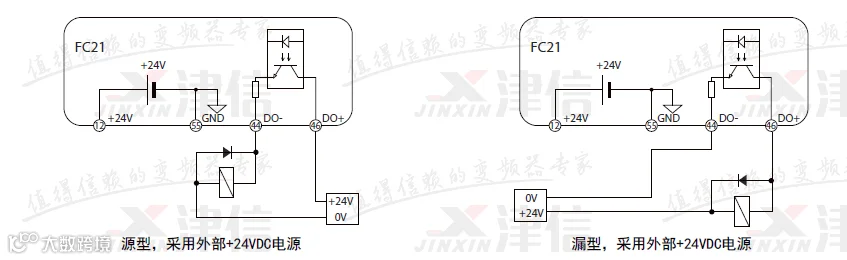

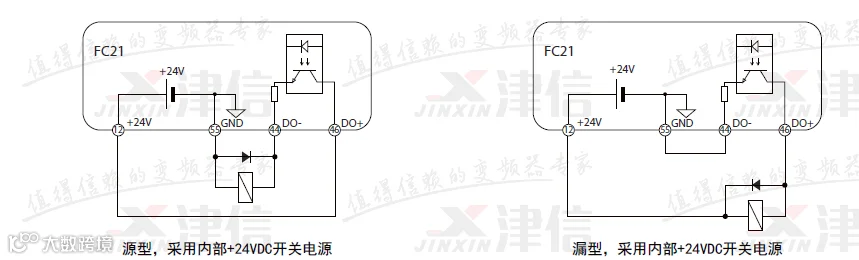

DO接线示意图
电源类型 |
内部供电 |
外部供电 |
输入电路 |
源型/漏型 |
源型/漏型 |
DO最大驱动电流 |
60mA |
100mA |
供电电压 |
24V |
24V |
因内部开关电源容量一定，所以DO实际驱动能力与其他负载的分流有关，比如数字量输入的接入数量等；数字量输出DO也可驱动NPN/PNP类型PLC的数字量输入。
03
如何区分新旧版本的FC21
新旧版本机器的型号和订货号不变，区分新旧版本请参考SN右边数第五六两位“02”升级为“03”，如：136X5218662503A161.
