在一众氟塑料中，PVDF（聚偏氟乙烯）一直是特殊的存在。
行业内公认它是最好加工的热塑性氟塑料，通用注塑、挤出设备就能生产，不用像PTFE那样依赖特殊烧结工艺。但无数工厂实操证明：PVDF好上手，但难做好。
看似宽松的加工条件，暗藏超多工艺细节，温度、冷却、材质、参数稍有偏差，就会出现应力开裂、制品变形、性能不达标等问题。
01 核心认知：读懂PVDF的加工天赋与短板
PVDF是半结晶热塑性含氟聚合物，兼顾优异的综合性能和宽松的熔融加工窗口，这是它区别于其他氟塑料的核心优势。但加工容错率低，也是行业公认的痛点。
一、核心性能优势
适配多场景工业生产与高端应用，核心参数稳定可靠：
•耐候耐腐蚀：可耐受多数酸碱、溶剂侵蚀，户外长期使用不老化
•阻燃优异：达到UL94 V0级阻燃标准，极限氧指数LOI 42%–44%
•温域宽泛：长期使用温度-40℃～150℃，适配高低温工况
二、独特的加工窗口（核心优势）
PVDF均聚物熔点仅155–172℃，而热分解起始温度高达375℃，中间形成超150℃的安全加工区间，可直接用通用螺杆挤出机、注塑机熔融加工，量产效率远高于其他氟塑料。
三、极易被忽略的加工误区：干燥问题
很多工艺故障，都源于对干燥环节的认知偏差！
PVDF吸水率极低（＜0.04%），理论上无需干燥；但车间实际生产中，开封受潮、回南天高湿环境、料斗敞口存放等情况，都会让原料吸附微量水汽。
实操建议：非密闭生产环境，统一采用70–100℃短时间烘烤兜底，低成本规避气泡、银丝等制品缺陷，是工业生产的最优解。

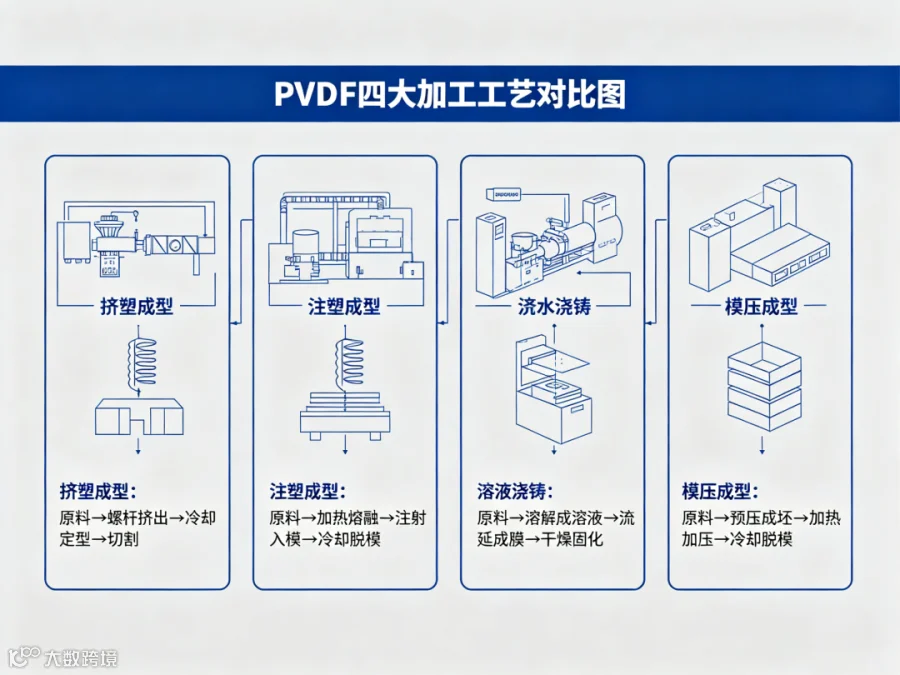

02 四大传统加工工艺：实操参数+避坑指南
一、挤塑成型：高分子量PVDF主流工艺
挤塑是PVDF最基础、应用最广的成型工艺，多用于管材、棒材、线材、薄膜等型材生产，核心把控温度纪律和冷却节奏。
1、标准化温度参数
整体加工温度区间：180–265℃，严格规避局部超温
•机筒温度：205–260℃（前段偏高、后段偏低，避免物料焖熟降解）
•口模/模头温度：230–275℃（根据制品截面厚度、熔体压力微调）
•绝对红线：物料死角、狭缝处温度严禁长期＞300℃，高温会导致PVDF降解，释放腐蚀性、刺激性气体，损伤设备且危害人身安全
2、冷却核心原则：薄急冷、厚缓冷
制品厚度 |
冷却方式 |
工艺目的 |
＜6mm（薄膜、薄壁管、线皮） |
水浴/风环快速定型 |
快速结晶定型，锁住表面光洁度，避免表面瑕疵 |
≥6mm（厚壁棒管、大型型材） |
烘箱缓冷/分级风冷 |
保证内外结晶同步，杜绝内应力、后期翘曲、微裂问题 |
二、注塑成型：中低分子量PVDF高效量产工艺
主打高效率、标准化量产，多用于精密配件、工业塑件，核心难点不在于参数，而在于设备材质防腐和环境管控。
1、设备与模具核心要求（极易被低估）
•接触材质：料筒、喷嘴、螺杆头最低标配316L不锈钢，高端工况需哈氏合金涂层。高温加工下PVDF会产生微量HF副产物，搭配停机冷凝水，长期腐蚀普通钢材，锈迹会直接污染制品。
•模具钢材：精密制品选用S136镜面不锈钢，高耐蚀工况采用高铬马氏体不锈钢；模具需充分钝化抛光，冷却水道做好密封，杜绝渗水隐患。
2、干燥实操结论
全程密闭、原料开封即上机、环境低湿，可直接生产；常规车间环境，统一做70–100℃×2–4h轻烘烤，最小成本规避生产风险。
三、溶液浇铸（流延）成膜：高端精密薄膜专属工艺
区别于熔融加工，不走高温熔融路线，主打高精度薄膜、特殊晶型结构制备，是压电薄膜、功能性涂层的核心工艺。
1、标准化工艺流程
1.配液：采用DMAC/DMF/NMP溶剂体系，固含量控制18%–22%（20%为通用起步配方）
2.预干燥：80–120℃烘干大部分溶剂，形成初生薄膜
3.高温结晶（可选核心工序）：170–200℃高温完成熔融再结晶，配合急冷锁定微观结构
4.定型：通过刀口间隙、固含量调控，可制备0.0几毫米级超薄薄膜
2、工艺核心价值
普通熔融自然冷却的PVDF，天然形成无压电性能的α相；而溶液浇铸+拉伸+热处理，是目前最成熟、可规模化量产的β相（压电相）诱导工艺，也是PVDF柔性电子、传感设备应用的核心基础。
四、模压/传递模：厚壁大件、防腐衬里可靠工艺
属于“笨但稳定”的经典工艺，不追求外观流光，主打高强度、高密封性、耐腐蚀，适配大型厚壁工件与化工防腐配件。
1、标准工艺节拍
•原料预热：升温至165℃左右，让物料充分软化
•模具升温：稳定180–195℃，压力约14MPa，完成充模结晶
•保压冷却：充分保压，必须降温至≤90℃方可脱模
核心避坑：高温脱模会直接导致工件回弹、产生气泡、尺寸偏差，报废率极高。
2、适配产品场景
泵阀内衬、反应釜法兰衬里、厚壁绝缘块、大型防腐法兰接头等，长期服役于强酸强碱工况，依靠稳定工艺实现长期防渗、耐老化性能。
03 三大新兴技术：突破PVDF性能边界
传统工艺满足基础量产需求，而新兴创新技术，彻底打开了PVDF在高端电子、精密传感、水处理领域的应用空间。
1、超声喷涂技术：高效制备压电薄膜
颠覆传统喷涂工艺，可将PVDF溶液雾化成5–50μm均匀液滴，低压载气输送，实现复杂基材无死角覆盖。
•效率优势：原料利用率超90%，远超传统喷涂25%的利用率
•性能优势：制备薄膜β相晶体占比56%，压电系数d₃₃=48 pm/V
•适配场景：柔性设备、可穿戴电子、精密传感器
2、精准晶型调控技术：解锁电活性核心性能
晶型是决定PVDF压电、导电性能的关键，目前主流成熟技术分为三类：
•熔体拉伸技术：快速制备高压电性能γ-PVDF薄膜
•电场辅助结晶：电场+拉伸协同，实现α相向β相转化，压电常数达22.6 pC/N
•溶液法调控：通过温度、湿度精准控制，稳定调节β相含量
3、纳米复合加工技术：全方位强化材料性能
通过纳米材料改性，针对性弥补PVDF短板，拓展应用场景：
•PVDF+纳米二氧化硅：大幅提升水处理膜抗污染能力
•PVDF+石墨烯：强化导电性、热稳定性
•PVDF+少量炭黑：降低模压收缩率，提升耐磨、导电性能
04 产业现状：产能集中，高端仍存壁垒
随着新能源、水处理、光伏行业爆发，PVDF产业规模持续高速增长，国内已成为全球核心产能基地。
1、2024核心产业数据
•全国产能：约22.4万吨/年，产量12.4万吨，产能持续双位数增长

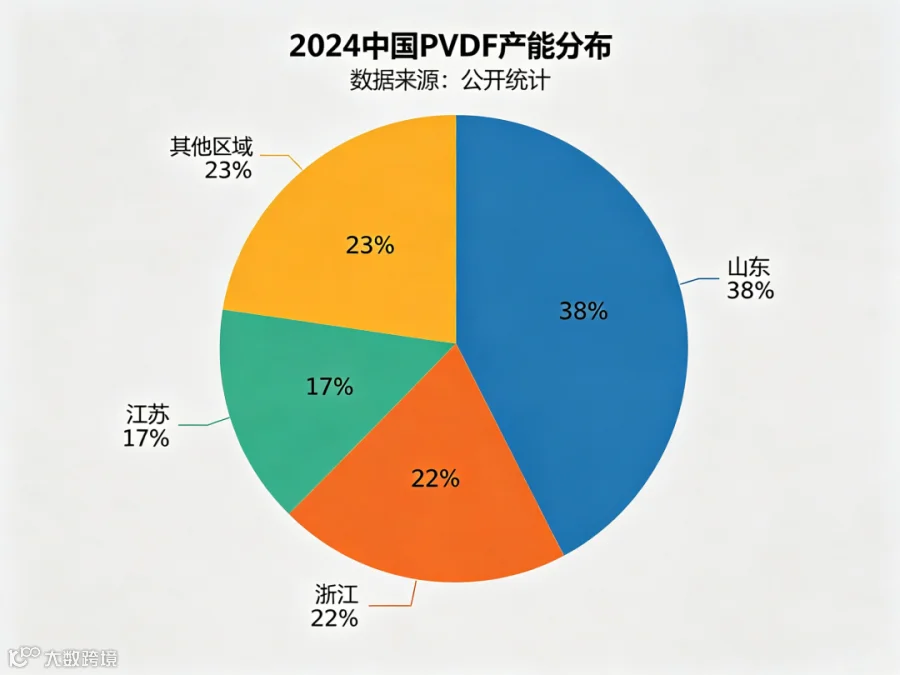

•产能分布高度集中：山东38%、浙江22%、江苏17%，三省占据全国77%产能
2、下游需求结构
•第一大需求：锂电正极粘结剂，占比35%–40%，是行业核心增长引擎
•第二大需求：工业涂料，占比20%–25%
•稳定刚需：水处理膜、光伏背板、化工防腐领域
3、行业痛点
中国是PVDF产能大国，常规牌号已实现国产化替代、具备极强市场竞争力，但超高纯电池级、特殊共聚物、光学级膜料等高端牌号，仍存在技术和认证壁垒，核心技术有待突破。
05 行业总结与未来展望
PVDF的核心竞争力，从来不是“易加工”，而是可控的加工性能+优异的综合物性。
从传统挤塑、注塑、模压的工业量产，到晶型调控、超声喷涂、纳米复合的高端创新，加工技术的迭代，持续拓宽PVDF的应用边界，让其从传统防腐材料，逐步转型为新能源、精密电子、环保水处理领域的核心功能性材料。
未来行业发展将聚焦四大方向：晶型调控精细化、高端工艺商业化、复合改性技术创新、绿色加工技术普及。
随着下游高端领域需求持续爆发，突破高端牌号核心技术、实现从产能大国向技术强国转型，将是国内PVDF行业的核心发展目标。
文末结语
PVDF加工，入门容易、精通很难。所有高品质制品的背后，都是对温度、冷却、设备、工艺细节的极致把控。希望这篇全维度实操指南，能为行业从业者提供精准参考！
