软启动器选型需要注意什么？九大注意事项你值得学习！

因此我们总结以下几项有关软启动器选型时需要注意的事项，可以有效地避免软启动器的故障发生，保障软启动器的正常使用。

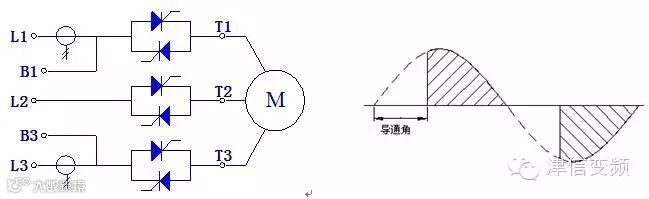

软启动器的主回路功率器件为SCR可控硅，软启动器的工作原理为通过控制可控硅的触发信号导通角以达到控制输出三相交流电压的目的。

2.1 软启动器短路保护

软启动器最常见的故障为主回路可控硅损坏直通，短路电流的热效应是造成可控硅损坏的主要原因。

短路电流的热效应用I2t值表示，短路时的电流值和短路持续的时间是短路保护的重要参考参数。

SCR触发导通以后没有自关断的能力，如果靠可控硅自然换流关断的话，最长短路关断延时时间将达到半个交流周波，对于50Hz的工频电网而言为10mS。

可控硅的短路过流耐受能力一般没有那么强，所以软启动器要求由外部装置提供短路过流保护。

2.2如何选用短路保护装置

传统断路器的保护动作延时都比SCR可控硅的自然换流关断时间长得多，不适于作软启动器的短路过流保护。

快速熔断器在发生故障时的总动作时间与短路电流的热效应相关，因此快熔的关键参数不是动作时间，而是动作过程中的累计电流发热量I2t，这与可控硅短路保护需要参考的数据指标是一致的。

只要快熔的总I2t值与被保护的半导体器件的I2t值相匹配，就能起到有效的短路保护作用，因此建议选用快速熔断器做短路保护装置。

快速熔断器一般要求采用丹佛斯推荐的半导体熔断器作软启动器短路保护。为了降低成本，也可以考虑使用国产的半导体熔断器作软启动器的短路保护，选型的时候应参照进口产品的相关参数，满足以下要求：

1) 电压： ≥ 380VAC

2) 电流：参照欲替换的BUSSMANN保险丝的额定电流

3) I2t：国内由于缺少标准，所以也没有相关的产品数据，但根据经验知道，国产快速熔断器在熔丝材料和型状方面是完全仿进口产品的，因此这个数据应该与进口产品相差不多。

从安全角度考虑，为了确保在软启动器没有工作时，主回路不带电，因此在一些应用场合会在软启动器前级加装进线接触器结束时电动机已在额定电压上运行，所以按电动机的额定电流选用交流接触器就能满足要求。

要注意的是在配柜接线时，做到软启动器与接触器同相连接，不要接错相序。

软启动结束后，旁路接触器闭合，使软启动器退出运行，直至停车时，再次投入，这样即延长了软启动器的寿命，可以减少软启动器中的SCR发热损耗。

选择内置旁路型软启动器，可以减少安装成本，节省控制柜空间。并且消除功率损耗，减少热量聚积。

外接的旁路接触器，需要确保其额定值大于等于相连电动机额定电流。

有些品牌型号的软启动器不具备此功能时，需要在外部加装过负荷保护装置，应该选用具有过载保护、断相保护和温度补偿功能的热过载继电器。

具体选用时，要使电动机的工作电流在热元件整定电流范围以内。工作时容易过载的设备，要使电动机的额定电流值靠近热元件整定电流范围的下限。

在软启动装置选用时除注意上述要求外，还要注意为设备供电的变压器的负载能力。

如果事前变压器已接近满载，要慎重选用软启动设备。尤其是要增设功率比较大的设备时，更要核对校验变压器的荷载能力和保护的整定值。

增加软启动设备后，变压器二次侧断路器的短路短延时脱扣器的整定值Ir2为：Ir2≥1.1(IL 1.35*K*Ie) A

式中：IL—变压器正常运行时的负荷电流 A

K—新增加软启动设备的启动电流与电动机额定电流的比值；

Ie—新增加电动机的额定电流 A。

计算出的Ir2应小于变压器二次侧断路器现在的实际短路短延时脱扣器的整定值；否则，在新增加设备启动时，变压器二次侧断路器要分断跳闸。造成软启动器选用失败。

判断负载是轻载还是重载，取决于每次起动的困难程度及起动的频繁程度

7.1轻负载：选与电动机功率或电流值一致或稍大的软起动器

7.2重负载：选与电动机功率或电流值大一档的软起动器

如果采用了功率因数补偿装置，则应使用专用接触器来接入电容器，功率因数修正电容器必须连接至软启动器的输入侧。如果连接至输出侧，则会损坏软启动器。

考虑环境因素对软启动器的影响，比如湿度，温度，海拔，灰尘等。
