石英晶体谐振器的
起源与发展
东晶电子·专注石英晶体元器件二十六年
从居里实验室的偶然发现，到如今支撑全球数字基础设施的核心元件，是一部从实验室探索到全球产业化的技术演进史。在这场精密制造的全球竞赛中，中国力量从未缺席。作为国家级专精特新“小巨人”企业，东晶电子金华有限公司深耕晶体行业近三十年，见证并参与了中国晶体元器件从追赶到并跑的历史进程。
技术没有终点，创新永不止步，在5G、物联网、智能汽车的新时代，东晶电子将持续以技术创新为驱动，致力于成为全球领先的石英晶体元器件供应商。
01
起源：压电效应的发现与早期探索
（1880-1920年代）

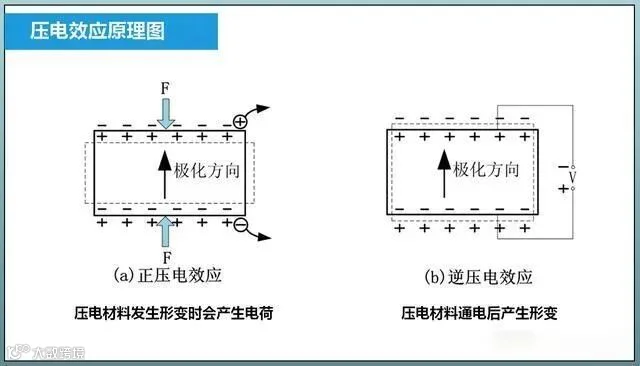

石英晶体谐振器的历史可追溯至19世纪末的压电效应研究。1880年，法国物理学家居里兄弟（Pierre Curie和Jacques Curie）首次在石英晶体中观察到压电效应——即机械应力与电荷之间的相互转换现象。然而，这一发现在此后的三十多年间并未得到实际应用，仅用于实验室中的电荷测量。
第一次世界大战期间，军事需求推动了石英技术的初步应用。1918年，法国科学家保罗·朗之万（Paul Langevin）尝试利用石英晶体制作声纳系统，通过压电效应在水中发射和接收声波以探测潜艇。尽管该技术未能在战争中投入使用，但其原理为后续石英谐振器的开发奠定了基础。
关键技术突破出现在1921年，美国科学家沃尔特·盖顿·卡迪（Walter Guyton Cady）成功研制出首台石英晶体振荡器，其频率稳定度达到10⁻⁵量级，远超当时主流的LC振荡器（10⁻⁴量级）。这一成果被用于无线电广播，显著提升了信号稳定性，成为石英谐振器在通信领域应用的起点。此后，1927年贝尔实验室的沃伦·马里森（Warren Marrison）开发出石英钟，首次将石英振荡器作为“一级频率标准”，甚至用于研究地球自转的不均匀性。
02
技术发展：从军事需求到民用扩展
（1930-1970年代）
二战期间，军事通信需求加速了石英技术的革新。石英谐振器因其高稳定性和可靠性，被广泛应用于无线电导航、雷达系统等设备中，频率稳定度从10⁻⁵逐步提升至10⁻⁸量级。与此同时，石英切割技术取得重大进展。1934年，德国、英国和日本科学家几乎同时发现了AT切型和BT切型石英晶片，这些切型具有更优的温度稳定性，为高精度振荡器的研发铺平了道路。
1950s
1950年代，合成石英晶体的工业化生产解决了天然石英资源稀缺的问题，进一步降低了制造成本。1952年，英国贝尔实验室的沃纳（Warner）团队开发出AT切五次泛音谐振器，频率稳定度突破10⁻¹⁰量级，成为石英振荡器发展史上的里程碑。
1970s
至1970年代，高频石英谐振器的基频已扩展至350兆赫，并通过离子束刻蚀技术实现超薄晶片制造，为后续千兆赫级产品奠定基础。
03
现代革新：小型化与高精度
（1980年代至今）
1980年代后，光刻工艺的引入使石英谐振器实现微型化，例如1968年北美航空公司的尤尔根·斯托特（Juergen Staudte）利用该技术制造出手表用晶振，开启了消费电子时代。同时，SC切型和BVA谐振器（无电极式谐振器）的诞生解决了传统谐振器的老化与损耗问题。例如，法国Besancon实验室的SC切BVA谐振器，其秒级稳定度可达10⁻¹⁴，接近原子钟水平。
在频率范围上，现代石英谐振器的基频已突破1000兆赫，并覆盖从500赫至千兆赫的宽广频谱。稳定度方面，毫秒级稳定度达10⁻¹²，长期老化率低至5×10⁻¹²/天，满足了5G通信、卫星导航等高端需求。
应用领域的多元化拓展
石英晶体谐振器从早期的军事和通信领域，逐步渗透至民用与高科技产业：
1. 通信技术：5G基站、卫星导航（GPS）依赖其提供精准时钟信号。
2. 消费电子：智能手机、可穿戴设备通过微型晶振实现低功耗计时。
3. 汽车与医疗：引擎控制、心脏起搏器等场景要求宽温区稳定性。
4. 新兴领域：物联网、人工智能和量子计算进一步推动高频、高稳定晶振的需求。
ECEC REMARKS
国内石英晶体量产起步较晚，发展较快，东晶电子是国内量产石英晶体元件最早的民营企业之一。公司的主要产品是DIP晶体谐振器、SMD晶体谐振器-SEAM、SMD晶体谐振器-GLASS、SMD热敏晶体谐振器、SMD音叉晶体谐振器、SMD普通晶体振荡器、SMD压控晶体振荡器。是国内石英晶体元器件行业的先行与引领者，也是国内最具规模的石英晶体元器件制造商之一，公司的综合实力、产能产量和销售规模稳居国内同行业前列，曾连续十年被评为中国电子元器件百强企业。
石英晶体谐振器的百年发展史，是一部从实验室探索到全球产业化的技术演进史。从居里兄弟的压电效应发现，到现代千兆赫级BVA谐振器，其每一次突破都深刻影响了电子工业的进程。石英晶体技术发展也关系到地缘冲突，从第一次世界大战到第二次世界大战，从俄乌战争到印巴冲突，都是技术决胜未来，随着材料科学与制造工艺的进步，石英晶体谐振器将在更微型化、高集成度的方向上持续创新，为智能社会的底层架构提供坚实支撑。
