一次延迟5ns=错过避撞窗口!
你的差分晶振真的够快吗?
“智能驾驶的生死竞速,不在马力,而在毫微秒。”当AEB紧急制动指令因5ns延迟失效,碰撞风险将直线上升。这场关于时间的战争,正将差分晶振推向智能汽车的“C位”。它以双路反相脉冲(如LVDS/LVPECL)减少电磁干扰,成为域控制器的“纳秒守门员”,扼杀“死亡时差”。
随着信息化的发展,差分晶振高性能、低功耗、低噪声的优点,使其成为很多设计适合的方案。不同于常规晶振,差分晶振有不同的输出信号,LVPECL,LVDS,HCSL是差分晶振通用的输出信号,其中前两者常被应用于各大差分系统中。
作为电子元器件领域的重要细分市场,差分晶振市场近年来呈现出稳步增长的态势。随着全球电子产品的普及和智能化程度的不断提高,差分晶振作为关键元器件之一,其市场需求也将持续增加。
差分晶振——
为何顶尖域控制器非它不可?
差分晶体振荡器简称差分晶振,是指能够输出差分信号的晶振,输出差分信号使用2种相位彼此完全相反的信号,从而消除了共模噪声,并产生一个更高性能的系统。
作为目前行业中高要求、高技术石英晶体振荡器,差分晶振具有低电平,低抖动的特性,兼具相位低、损耗低的特点。因此也被称之为"低抖动振荡器,低抖动石英晶振,低相位晶振,低损耗晶振”。
超低抖动杜绝“死亡延迟”,超低信号振幅使功耗直降,纳秒级同步精度让多传感器如臂使指......种种优势使差分晶振成为越来越多顶尖域控制器的不二之选。
与单端晶振相比,差分晶振具备以下优势:
01
极强的
抗共模噪声干扰能力
原理:外部电磁干扰(EMI)、电源噪声等通常是同时、同相地耦合到两条差分信号线上(共模噪声)。
效果:由于接收端检测的是两线之间的电压差Vdiff,这种共模噪声会被极大地抵消掉。Vdiff几乎不受影响。
结果:显著提高时钟信号的完整性和稳定性,尤其在噪声环境复杂的系统中。
02
更低的电磁干扰(EMI)
原理:两条差分信号线上的电流方向相反,它们产生的磁场在较远距离上会相互抵消。
效果:差分信号对外辐射的电磁能量远低于同等幅度的单端信号。
结果:更容易通过严格的电磁兼容性(EMC)认证,减少对系统内其他电路的干扰。
03
更优的信号完整性
原理:差分信号的电压摆幅通常比单端信号大(峰峰值更大),但以地为参考的电压变化较小。对地参考点噪声不敏感。时序抖动(Jitter)性能通常更好。
效果:在高速数据传输(数百MHz到GHz级别)时,差分时钟能提供更清晰、更稳定的边沿,减少误码率,延长传输距离。
04
更高的电源噪声抑制比
原理:电源上的纹波噪声同样会作为共模噪声作用在差分对上。
效果:差分接收电路能有效抑制这种电源噪声对时钟信号的影响。
05
更稳定的电压基准
原理:差分信号以自身作为参考(`Q`参考`/Q`,反之亦然),而不依赖于可能波动的地平面电压。
效果:提供更精确、更稳定的时钟信号。
差分晶振路在何方?
东晶电子带您解锁差分地图
差分晶振的优势使其在以下对时钟信号质量要求苛刻的领域成为首选:
01
高速串行接口
通信:光纤通信模块(SFP+,QSFP+,OSFP,CFP2/4)、以太网PHY芯片(尤其是千兆、万兆及以上)、OTN设备。
计算与存储:PCI Express(PCIe)、SATA/SAS、USB3.0/3.1/4(尤其是超高速模式)、Thunderbolt。
视频:HDMI、DisplayPort(尤其是高分辨率、高刷新率版本)。
芯片互连:SerDes 通道。
ECEC
02
高性能计算与数据中心
服务器主板、交换机、路由器核心时钟。
高速CPU、GPU、FPGA、ASIC的参考时钟,尤其是需要极低抖动时钟的高性能芯片。
03
无线通信系统
基站(4GLTE,5GNR)的主时钟、射频单元本振参考。
微波回传设备。
卫星通信终端。
雷达系统(需要极低相位噪声)。
ECEC
04
测试与测量仪器
高速示波器、频谱分析仪、逻辑分析仪、误码率测试仪等需要内部极高质量、低抖动时钟源的高精度仪器。
05
医疗成像设备
MRI(磁共振成像)、CT(计算机断层扫描)、PET(正电子发射断层扫描)等设备中高速数据采集和处理单元的时钟。
ECEC
06
工业自动化
与高端消费电子
工业控制系统中高速总线(如EtherCAT,ProfinetIRT)的主时钟。
高端数字音频设备(追求超低抖动时钟)。
需要高可靠性、抗恶劣环境(强电磁干扰)的嵌入式系统。
ECEC

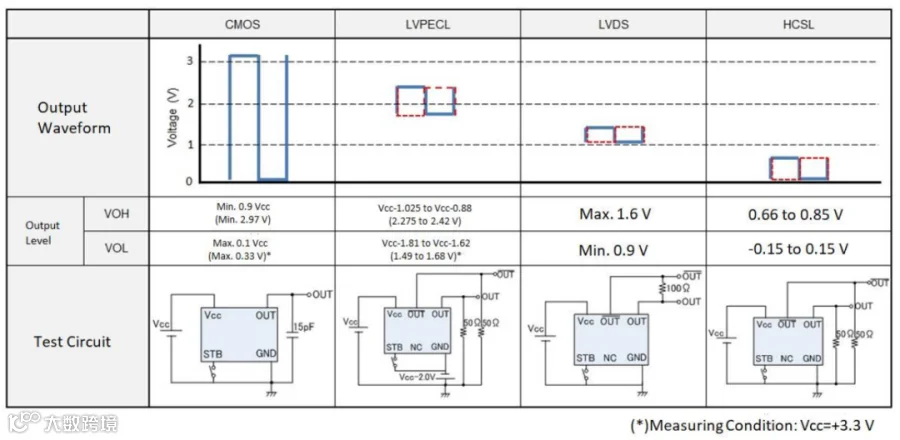

避坑指南:差分晶振选型
差分晶振选型,就是为智能驾驶铺设“纳秒级赛道”!一次参数失误可能导致传输延迟飙升,碰撞风险直线上升。选择差分晶振,须确认好频率、电压、时钟逻辑类型、封装体积、工作温度以及频率稳定度(精度ppm)。目前常用的时钟逻辑类型有LVDS,LVPECL,HCSL三种类型。
1、低压,正参考,发射极耦合逻辑(LEPECL)
低压,正参考,射极耦合逻辑(LVPECL)源自发射极耦合逻辑(ECL),采用正电源。LVPECL输入是具有高输入阻抗的电流开关差分对。输入共模电压应约为Vcc-1.3V,用于具有内部自偏置或外部偏置的工作余量。
LVPECL输出由差分对放大器组成,驱动一对射极跟随器(或开放发射器)。输出射极跟随器应在“有效”区域内工作,始终具有直流电流。0UT+的输出引脚和OUT-通常连接到差分传输线(Z0=1000)或单端传输线(Z0=500)用于阻抗匹配,LVPE CL输出的正确终端为50Q至Vcc-2V和OUT+/OUT-通常为Vcc-1.3V,导致近似的直流电流为14mA。
2、低压差分信号(LVDS)
低压差分信号(LVDS)输入需要在IN+和IN-引脚之间连接一个100Ω的电阻,共模电压约为1.2V。如果片内不包含1000的端接电阻,则必须包含在印刷电路板(PCB)上。
LVDS输出驱动器由3.5毫安电流源组成,通过开关网络连接到差分输出OUT+和OUT-的输出引脚通常连接到差分传输线(Z0=1002)或单端传输线(Z0=500)用于阻抗匹配,通过接收器输入端的100Q电阻端接导致LVDS逻辑的摆幅为350 mV。
3、高速电流控制逻辑(HCSL)
高速电流控制逻辑(HCSL)输入要求IN+和IN-的两个输入引脚上的单端摆幅为700mV,共模电压约为350mV。
典型的HCSL驱动器是具有开源输出的差分逻辑。其中每个输出引脚在0和14mA之间切换。当一个输出引脚为低电平(0)时,另一个输出引脚为高电平(驱动14mA)。OUT+引脚和OUT-引脚通常连接到差分传输线(Z0=100Q)或单端传输线(Z0=509),这需要一个外部端接电阻(50Q到GND),从而为HCSL输入结构提供700mV的摆幅电平。
ECEC
外部端接:
LVDS:需在接收端增加一个100Ω的终结电阻(内置的不需要)
LVPECL最复杂,其输出端需偏置到VCC-2V,输入端偏置到VCC-1.3V
功耗:
LVDS差分对摆幅最小,因此功耗也最小,在相同工作速率下,功耗不到LVPECL的三分之一;LVPECL差分摆幅相对较大,且内部三极管工作于非饱和状态,功耗较大。
东晶电子差分晶振的规格及性能

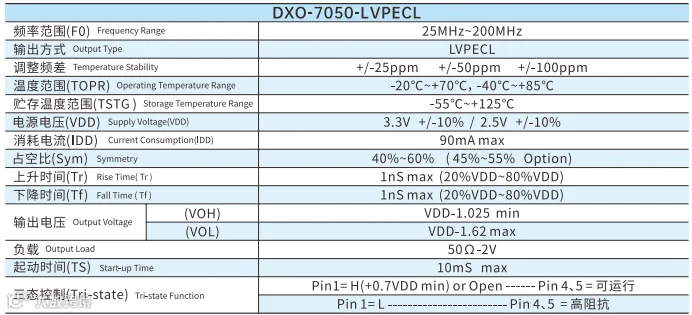

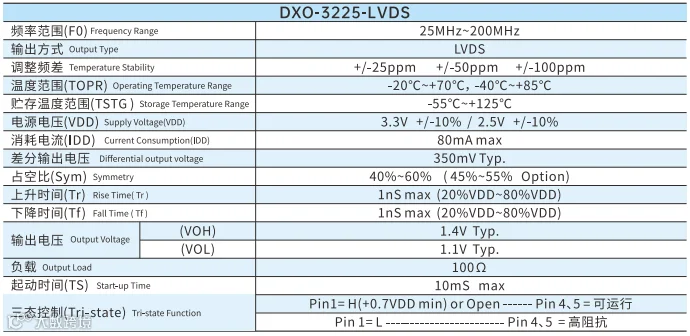

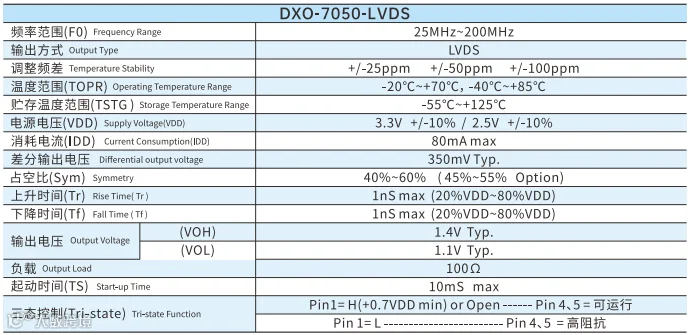

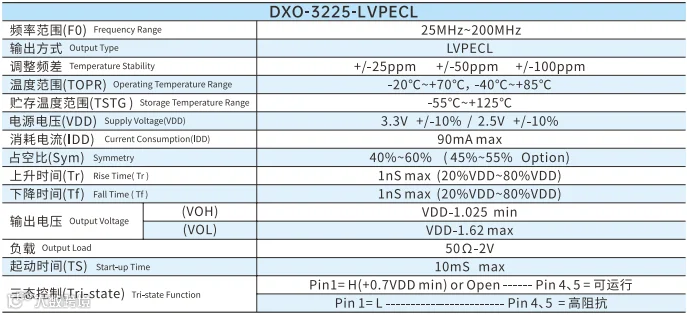

1、产品规格
ECEC
ECEC
ECEC
ECEC

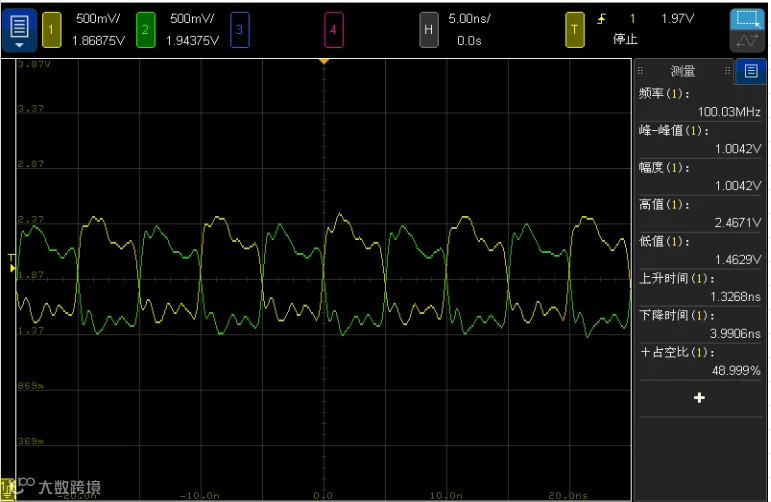

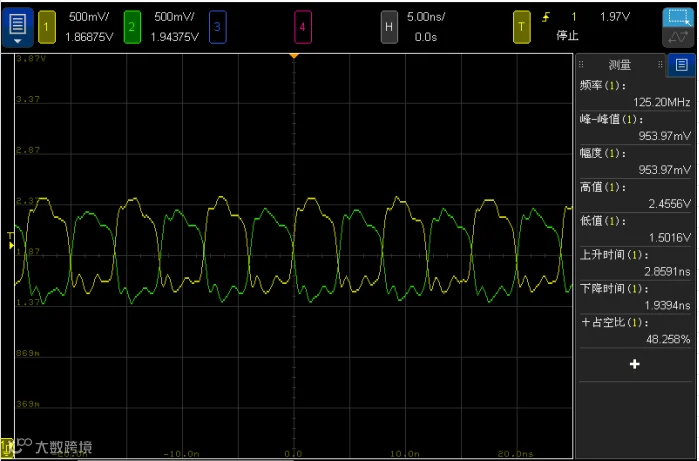

2、波形测试
100M-LVPECL模式
125M-LVPECL模式
156.25M-LVPECL模式

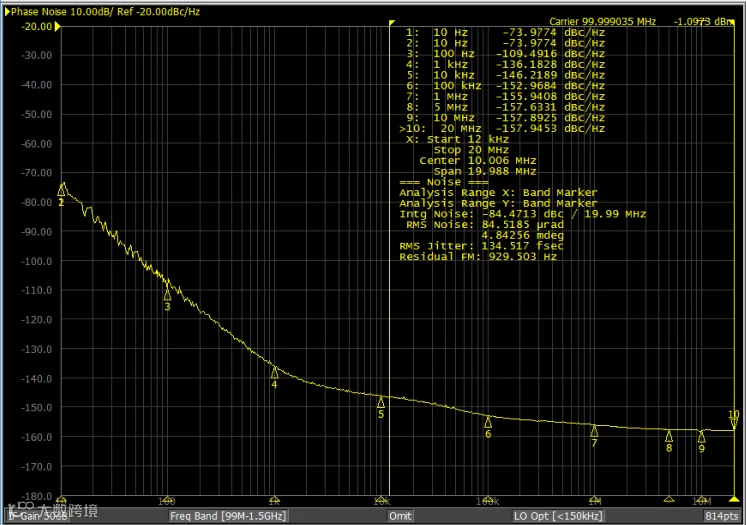

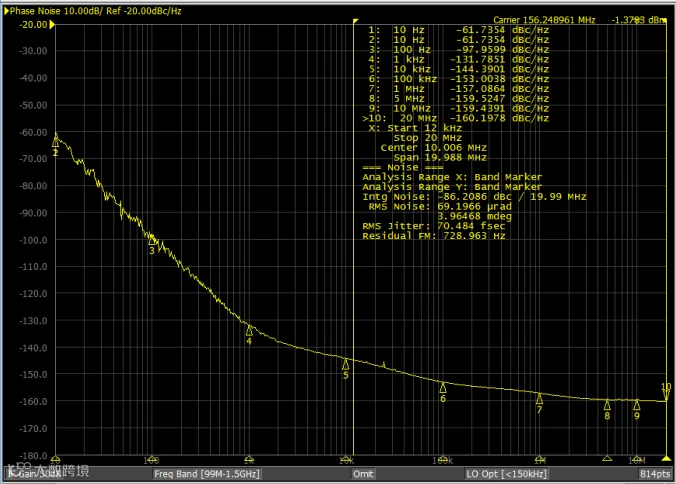

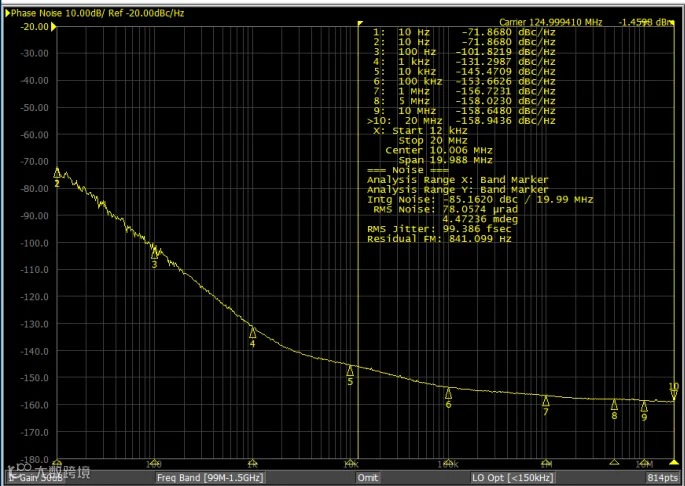

3、相位噪声测试
100M-LVPECL模式
125M-LVPECL模式
156.25M-LVPECL模式

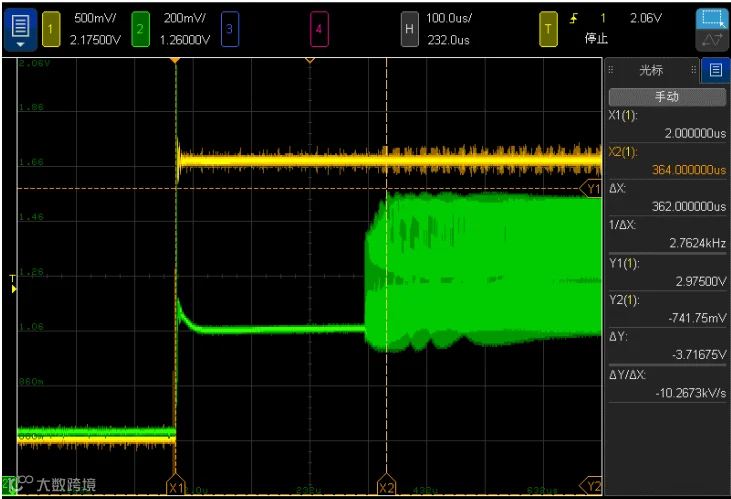

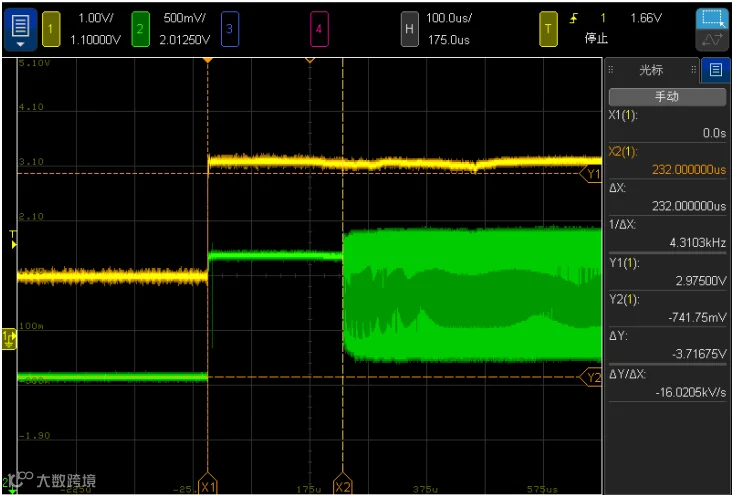

4、起振时间
100M-LVPECL模式
100M-LVDS模式

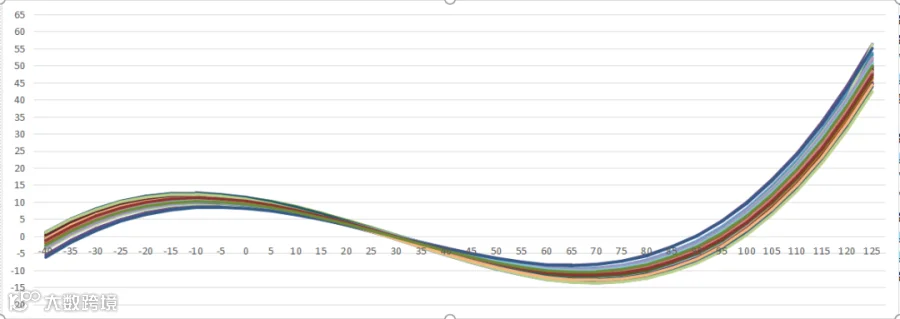

5、全温度段测试

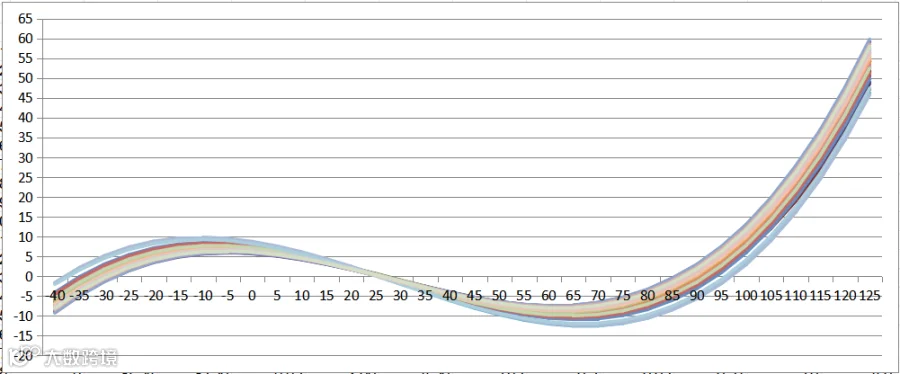

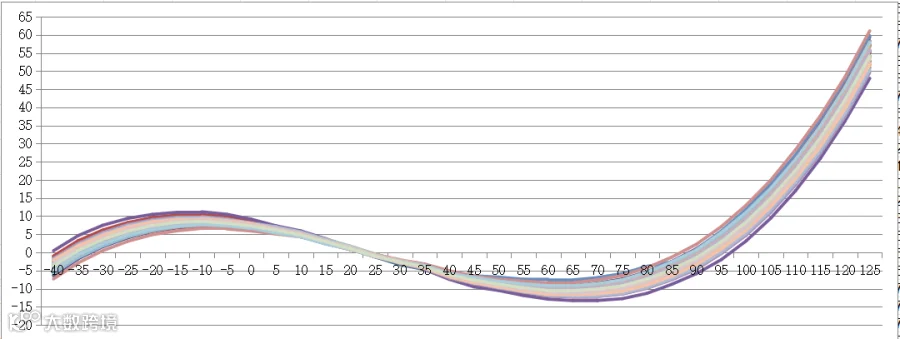

100M差分晶振
125M差分晶振
156.25M差分晶振
ECEC REMARKS
东晶电子是一家专业从事各种产品的研发、设计、生产与销售于一体的高新技术企业。公司拥有 26年晶体技术积淀,引进全球领先的全自动封闭生产线,保证制程的一致性和稳定性,确保产品的品质,率先通过 IATF 16949 与 AEC-Q200 双重认证。公司设有独立研发部,从事产品研发和工艺技术的革新,专注高频晶振与抗振工艺突破。依托全球领先的全自动封闭产线,整合半导体光刻工艺供应链资源,东晶电子矢志成为国产车规晶振破局者。

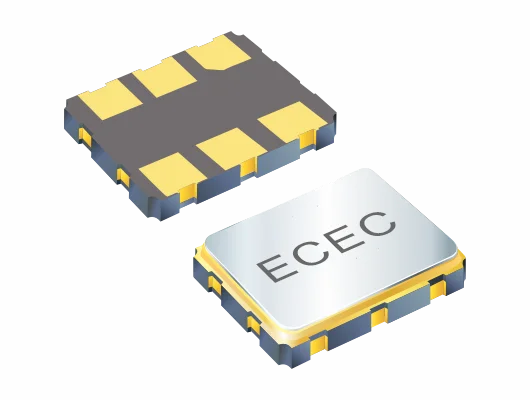

东晶电子王牌产品——差分晶振DXO系列,产品规格包括7050和3225,LVDS/LVPECL双协议抗干扰,抖动低至0.5ps;频点涵盖25M~200M,满足智能驾驶/光通信/AI服务器高频需求;-40℃~150℃全温域TC曲线平滑,起振速度<0.5ms(极寒地区救命指标),部分频点已赶超日系。-
东晶电子,以更优的价格、更高的品质来满足客户需求。
