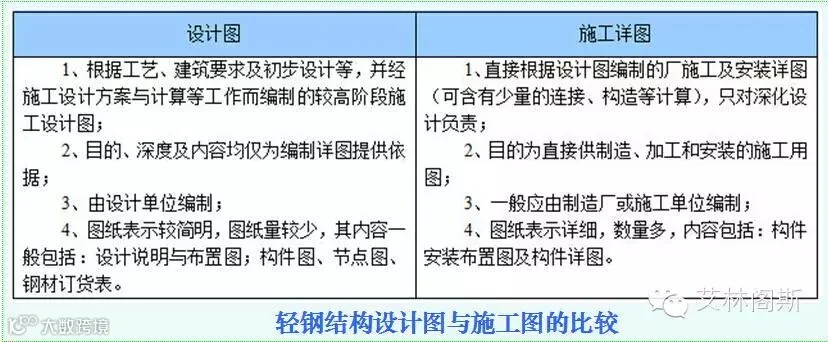

设计图与施工详图的比较
施工详图绘制的基本规定

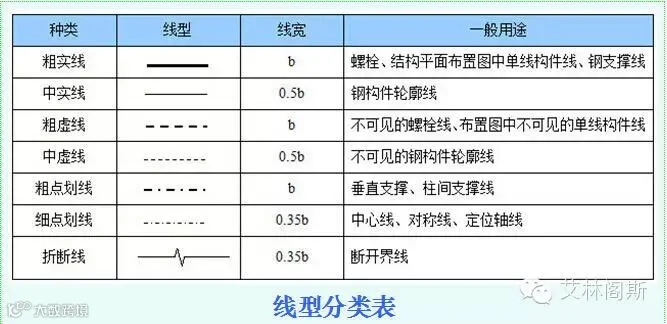

(1) 线型分类表

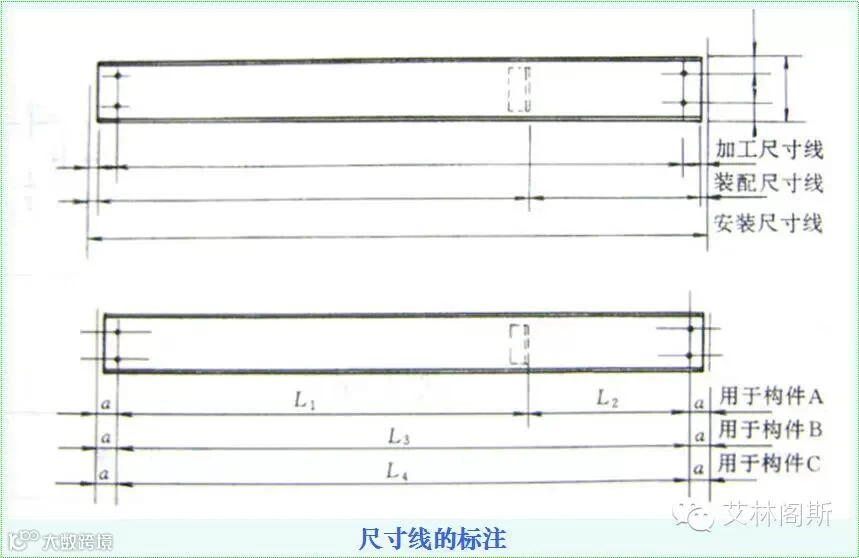

(2) 尺寸线的标注
★★详图的尺寸由尺寸线、尺寸界线、尺寸起止点组成；尺寸单位除标高以米（ｍ）为单位外，其余尺寸均以毫米（ｍｍ）为单位，且尺寸标注时不再书写单位。一个构件的尺寸线一般为三道，由内向外依次为：加工尺寸线、装配尺寸线、安装尺寸线。当构件图形相同，仅零件布置或构件长度不同时，可以一个构件图形及多道尺寸线表示A、B、C！……等多个构件，但最多不超过5个。

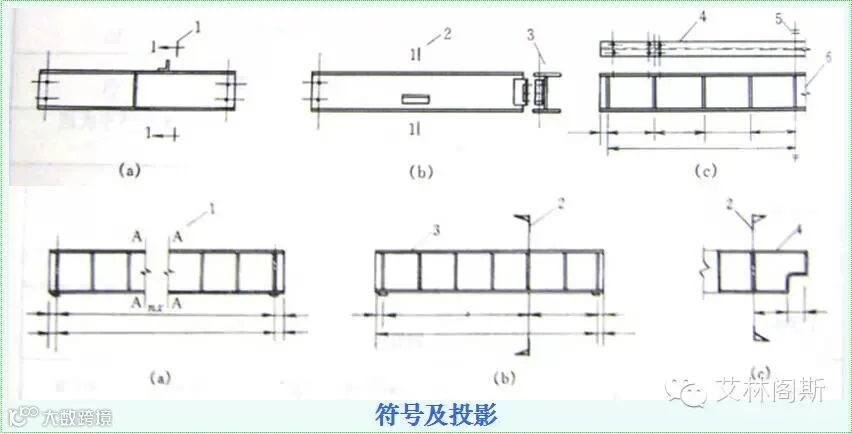

(3) 符号及投影
★★详图中常用的符号一般有剖面符号、剖切符号、对称符号，此外还有折断省略符号及连接符号、索引符号等，同时还可利用自然投影表示上下及侧面的图形。

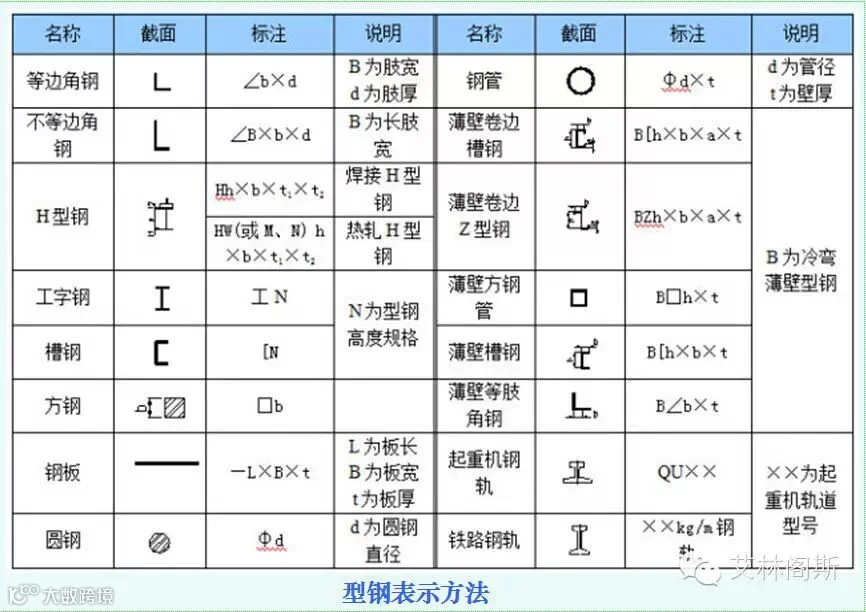

(4) 型钢标注方法

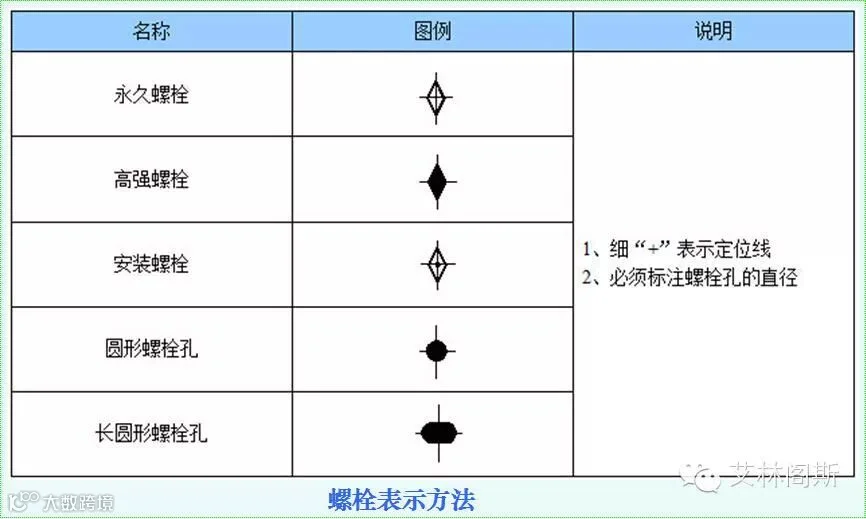

(5) 螺栓及螺栓孔的表示方法
(6) 焊缝符号表示方法
★★焊缝标注方法，用单箭头指向焊缝位置，然后画出引出线和横线（必要时在横线末绘出尾部）。横线上下标注焊缝尺寸和焊缝间隙形状，标注在横线以上时，表示焊缝在箭头一侧；标注在横线以下时，表示焊缝在箭头所指的反面一侧。角点处可标注部分焊缝的特点，尾部可书写焊缝的特殊说明。

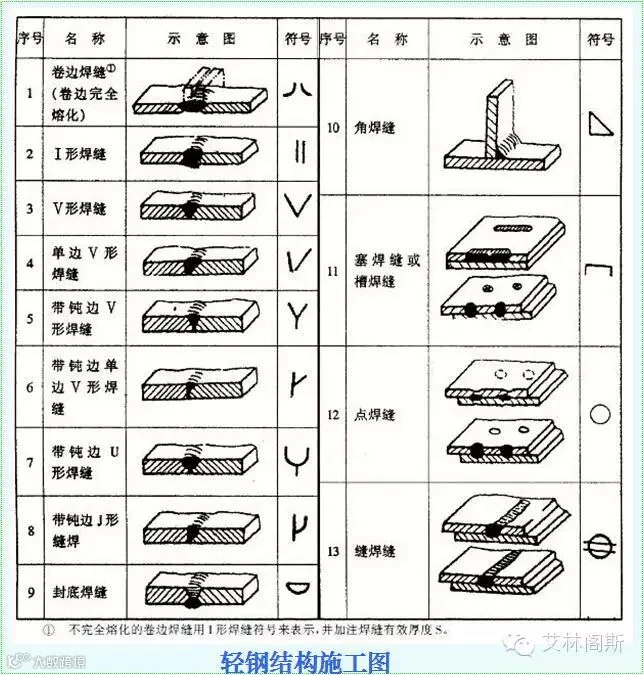

焊缝基本符号

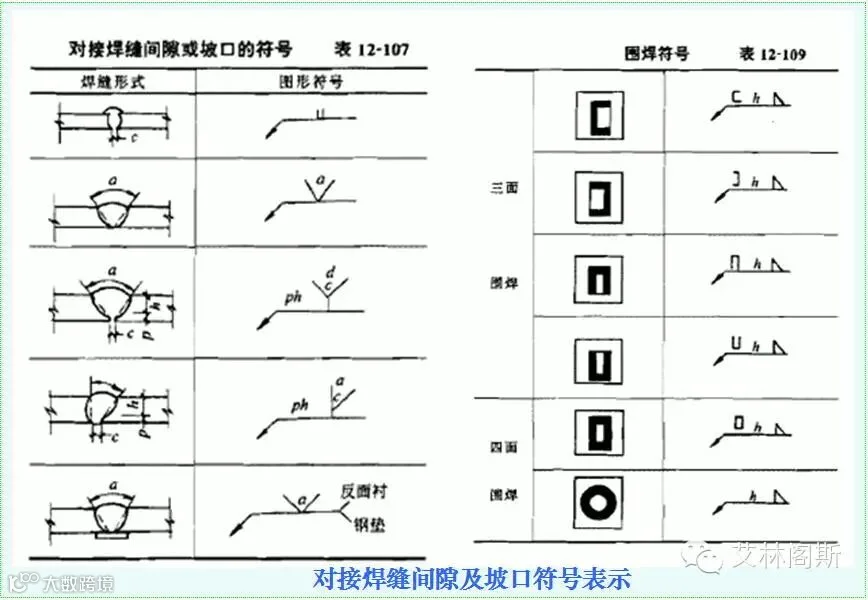

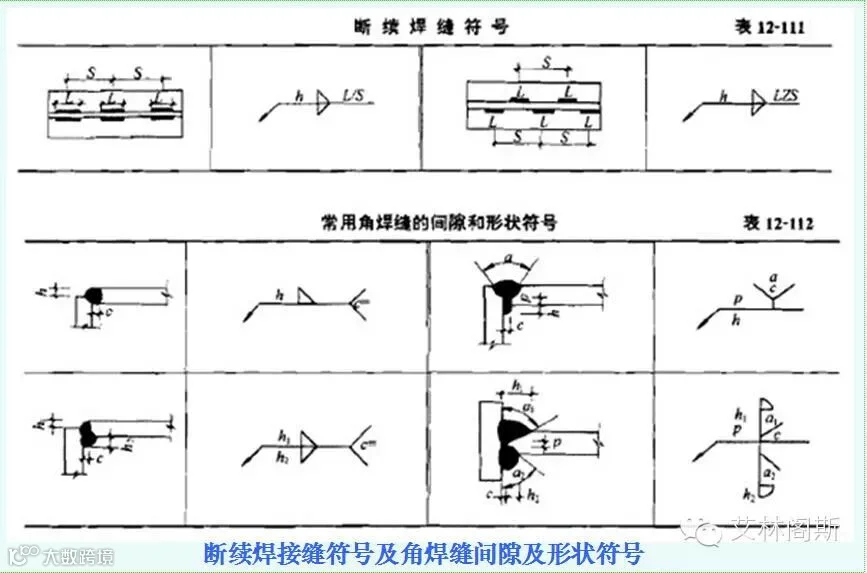

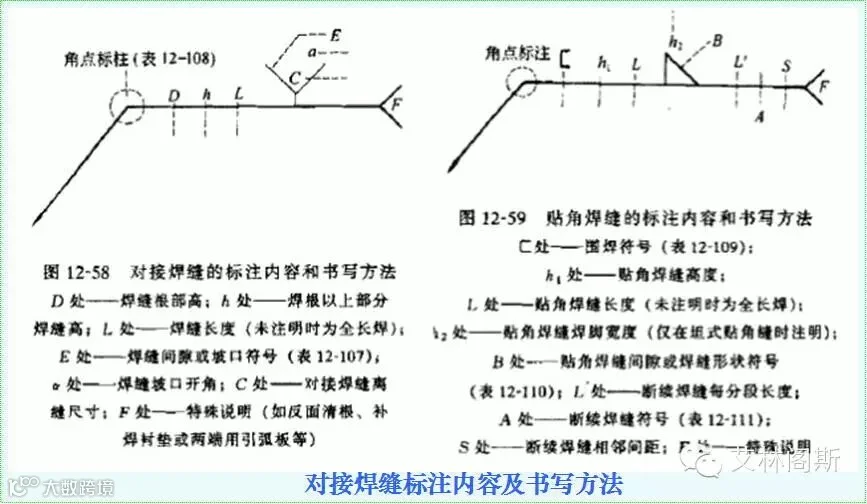

★★钢结构中常用的对接焊缝、贴角焊缝和角焊缝的标注内容和书写方法如下：
★★今天我们为大家介绍的轻钢结构相关知识到此也就结束了，下面我们继续为大家介绍相关木结构建筑和其他相关信息。
