对于中国木结构建筑，我们国家在宋朝时期出现了一部详细论述建筑工程做法的官方著作《营造法式》。书中规范了各种建筑做法，详细规定了各种建筑施工设计、用料、结构、比例等方面的要求。这为后期的建筑建造带来了无法估量的技术参考意义。对于专业的建筑人员而言，这些可能是再熟悉不过的了，可是对于普通的非专业人士而言，这些对于他们选择房屋或建造房屋就显得非常重要了。下面小编最近在网络上找到一套较为完整并且非常有价值的建筑构件标识图，现在和大家一同分享了。 这些图上的标注主要是遵照《营造法式》的宋式名称，适用于早期的木结构建筑。希望看了这些图片，大家对大木作的相关知识能有个简单的了解。

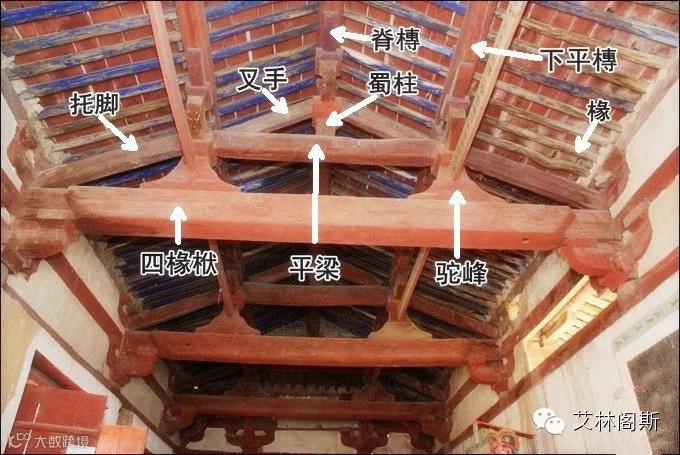

还是刚才那梁架，我把主要构件的名称都标了出来，大家可以按图索骥。各代在构件的样式和使用上会有区别，这些区别是根据建筑形式断代的主要依据，但整体构架千年没变。

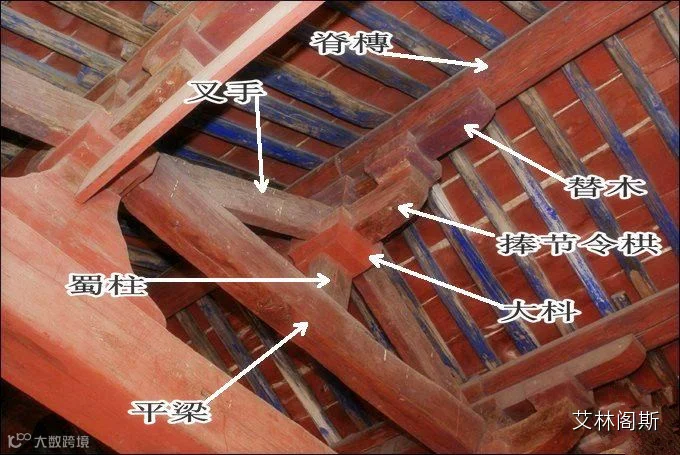

脊槫：屋架最高处的槫，位于正脊下 叉手：脊槫两侧，平梁之上的斜撑 平梁：又称平栿，梁架结构里最上层的梁，长两椽，其上蜀柱、叉手承托脊槫

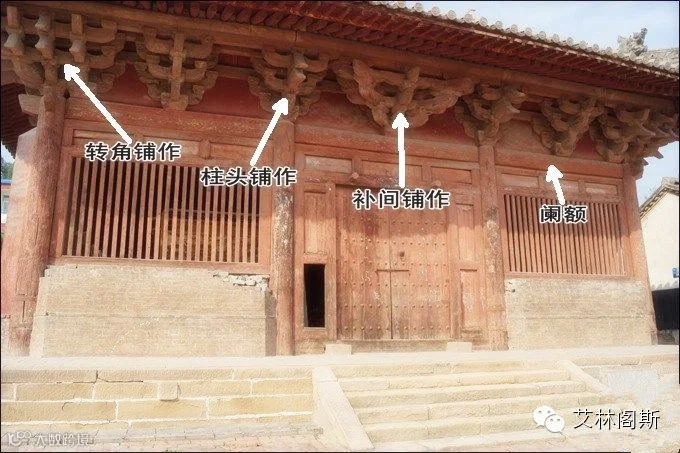

铺作是由斗拱组成的构造单元，分为三种，立于柱头的称柱头铺作；立于两柱之间阑额或普拍方上的是补间铺作，立于转角处角柱上的叫转角铺作。附图是座歇山顶建筑，前檐可见两朵柱头铺作、三朵补间铺作、两朵转角铺作。如果是悬山顶，则没有转角铺作。

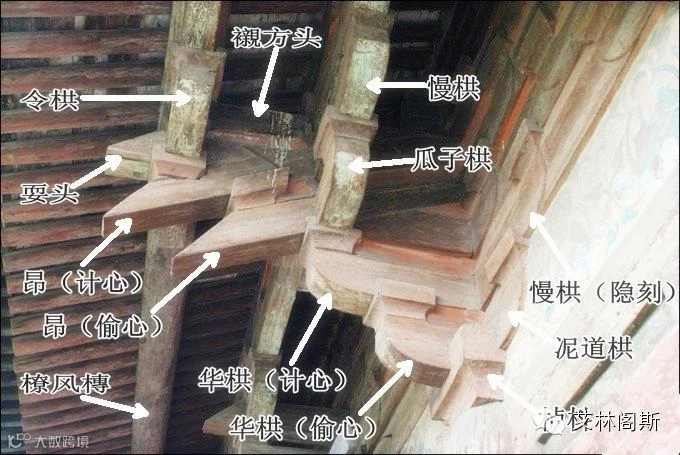

这张示意图是七铺作，铺作数=出跳数+3，上图双抄双昂出四跳是四层，另加栌枓、耍头、襯方头各一层，共七层，称七铺作。

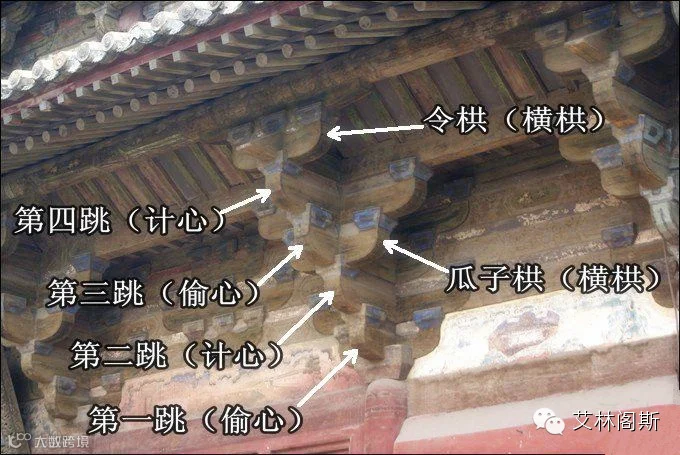

如果铺作跳头上使用了横栱称为计心造，没有使用横栱则称为偷心造，附图是一朵四跳七铺作枓栱，第二跳的跳头上使用了瓜子栱（横栱），第四跳的跳头上用了令栱（横栱），因此这两跳称为计心；第一、三跳的跳头上没有使用横栱，这两跳称为偷心。

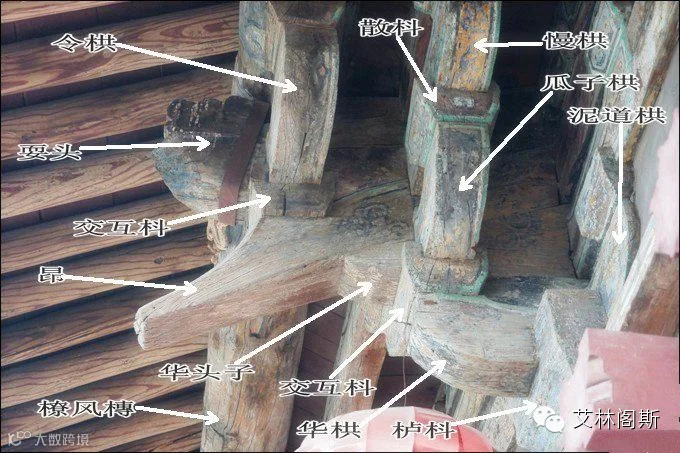

五铺作单抄单昂重栱计心造。

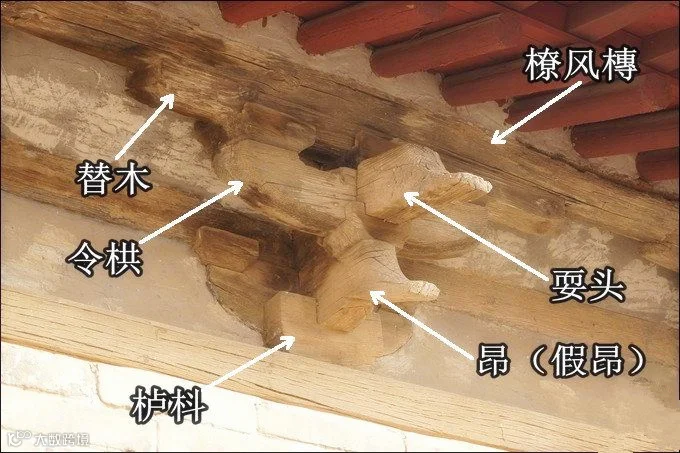

再做张假昂与耍头区分的图。假昂和真昂一样也出跳，区别是真昂是斜置构件，用杠杆原理挑出，而假昂是水平构件，只把昂尖做成昂形，作用与华栱相当。假昂与耍头的区分同样是看是否出跳，此图下面出跳托令栱的是昂（假昂），上面不出跳的是耍头。

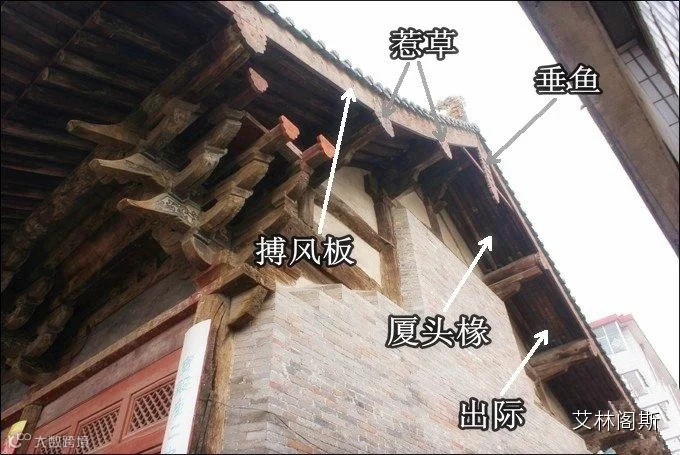

悬山顶和九脊顶两山伸出的部分称为“出际”，安装于出际处的椽子称为“厦头椽”因为九脊顶又称“厦两头造”，而悬山顶没有两山出檐，又称“不厦两头造”。搏风板安装于山面出际处以挡风雨，垂鱼惹草即保护槫头又能起装饰作用。

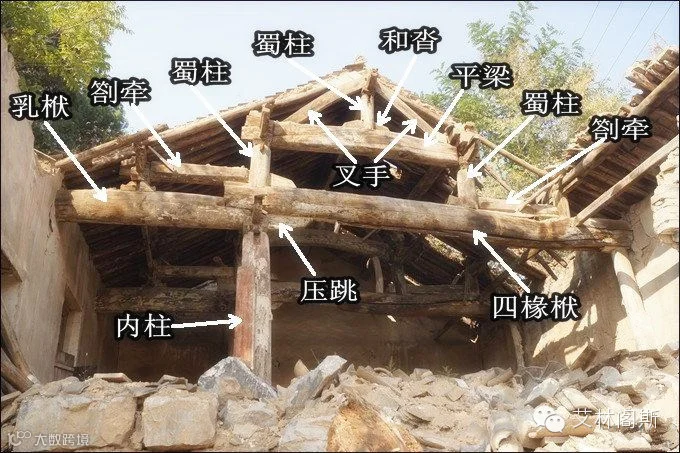

山西长治市级文物保护单位壶关县清流老君庙元代正殿的东山墙在2013年雨季坍塌了，梁架外露，六椽屋四椽栿对乳栿用三柱是晋东南地区早期大木作最常见的梁架结构形式，这张图标出了主要构件的名称。

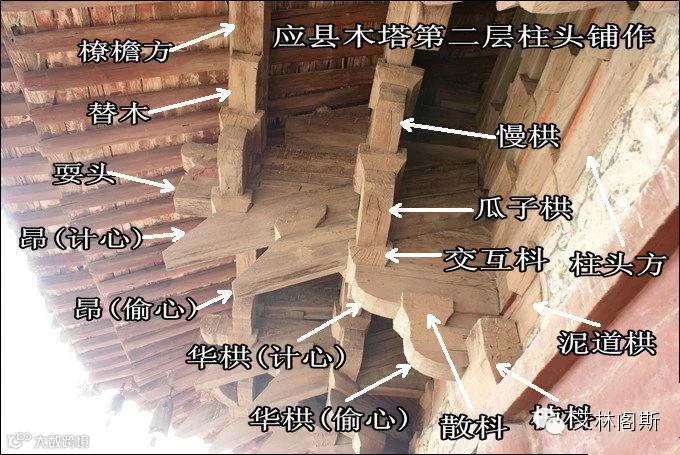

应县木塔第二层柱头铺作 |
