击 蓝色字
“东阳大成尚品古典红木”即可免费订阅
白酸枝又叫奥氏黄檀是缅甸红酸枝的俗称，隶属于蝶形花科黄檀属，在“红木”国家标准GB/T18107-2000《红木》中归为红酸枝木类。
原有“奥利黄檀”、“花黄檀”、“差紫黄檀”、“紫黄檀”、“榄色黄檀”之称。中至大乔木，树高约25米，一般为18~24m，树径约50cm，最大可达2m，产于缅甸、泰国和老挝等。白酸枝价格要比红酸枝便宜很多，为豆科植物中蝶形花亚科黄檀属植物，与大红酸枝是同属红酸枝类属的产品，生长轮明显或略明显。缅甸白酸枝颜色偏棕，心材新切面柠檬红、红褐至深红褐，色彩接近草花梨。
常带明显的黑色条纹，木屑酒精浸出液红褐色。因新切面有酸枝木特有的酸香气、但色素较淡，故称之为酸枝。白酸枝的毛细孔相比红酸枝较小，白酸枝主要产于缅甸，油性没红酸枝大。
奥氏黄檀木材特征
散孔材。生长轮明显或略明显。心材新切面柠檬红、红褐至深红褐，常带明显的黑色条纹；木屑酒精浸出液红褐色。管孔在肉眼下颇明显，弦向直径最大312μm，平均189μm；常含褐黄至红褐色树胶；数甚少至略少，l～11 个／mm2。轴向薄壁组织数多，在肉眼下明显，主为傍管型，聚翼状及窄带状或细线状(宽1～8 细胞，多数2～4 细胞，常与射线交叉呈明显的网状)及星散聚合。
木纤维壁厚。木射线在放大镜下可见；波痕在放大镜下可见；射线组织同形单列(甚少)及多列(2 列)，异形Ⅲ型倾向稀见。新切面有酸香气或微弱；结构细；纹理通常直或至交错；气干密度1.0O g／cm3。
奥氏黄檀的材性及用途

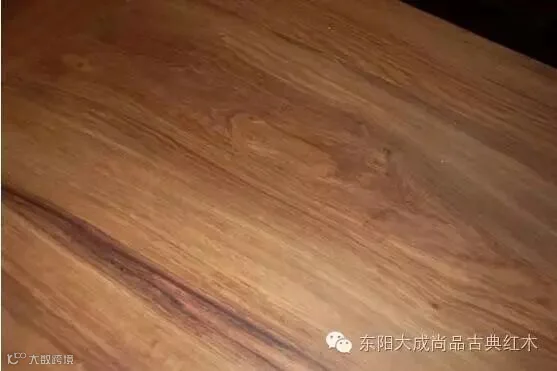

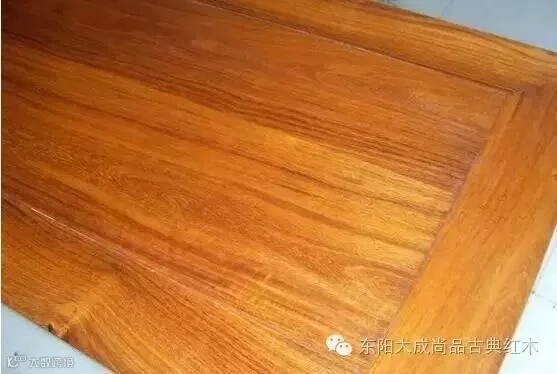

奥氏黄檀，具光泽，纹理直或交错，结构细，略均匀，心材切面柠檬红、红褐至深红褐，常带明显的黑色条纹，儒雅显谦谦君子风范。
强度高、硬度大、耐腐蚀性强，抗虫性强。加工略困难，但精加工后木材表面光滑。用途广泛，主要用作高级家具、工艺品雕刻、运动器材、装饰单板等。
奥氏黄檀的价值
奥氏黄檀的收藏价值和升值潜力主要体现在以下三个方面：
1、木质优良，资源有限。奥氏黄檀在未来几年很有可能会出现稀缺断层的现象。奥氏黄檀未来上涨空间巨大，将是红木投资收藏最值得出手的潜力股。
2、从历史与地域来看，在明清民国的一段时间里，奥氏黄檀被作为红木家具材料而被大量使用。目前，奥氏黄檀货源基本都来自缅甸，而缅甸口径较大的也是比较少了，方料在40~50之间都已经是极品料，当然也有直径1米左右的，那是极品中的极品。
3、奥氏黄檀是制作上等家具的好木材，木质优良、质地精细、色泽优雅的特点令其适用性较好，而且现在市价不算高，可以考虑藏玩鉴赏。从长时间的周期来看，奥氏黄檀红木古典家具和工艺品的价格行情将有较好的升值潜力。无论是从红木文化的有序传承，还是奥氏黄檀家具本身具备的实用性、艺术性、增值性来看，奥氏黄檀家具都有着独特的魅力。
奥氏黄檀的鉴别

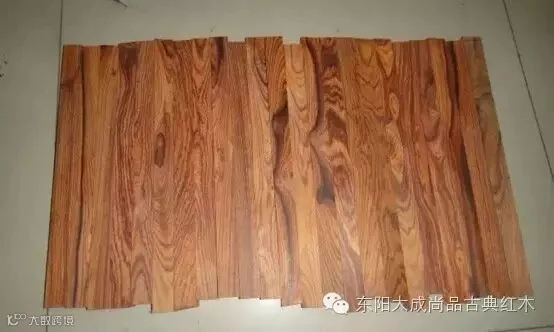

根据木材特征，可以从心材颜色、纹理、生长轮明显度、射线与薄壁组织相交程度、轴向薄壁组织等。奥氏黄檀，心材颜色柠檬红、红褐至深红褐，常带明显的黑色条纹，有鱼鳞状花纹；生长轮比较明显，在肉眼下可看见；奥氏黄檀横截面上射线与薄壁组织相交呈网状结构的特点不明显，只是局部有出现；奥氏黄檀的薄壁组织为同心层式带状，带宽多为2-3细胞，翼状、聚翼状明显。
版权说明：感谢原作者的辛苦创作，小编整理修改，如涉及版权等问题，请私信与我们联系，我们将在第一时间处理，感谢！
