在工厂工作时，你可留意过管道上的标识和色彩吗？它的颜色可有什么讲究？宽度、样式可有要求？DN、Φ、D又有什么关系？
管道颜色可有什么讲究？

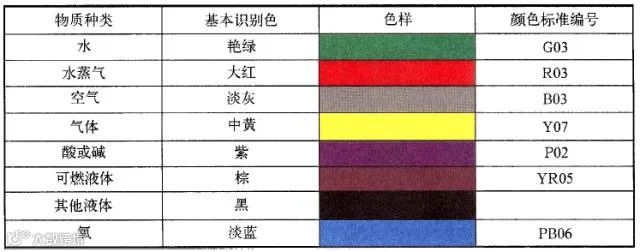

现行的标准里规定的8种识别颜色，代表了8种物质种类，他们的颜色样板及标准编号如下所示。
8种颜色就能区分管道？别急，我们还有符号呢！
识别符号一般是由名称、流向和主要工艺参数组成。

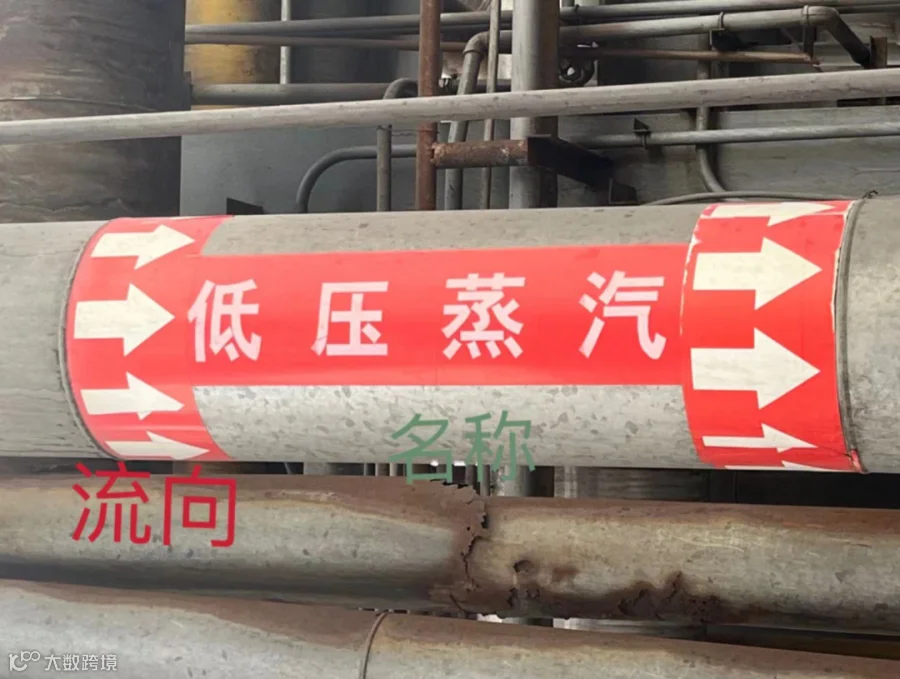

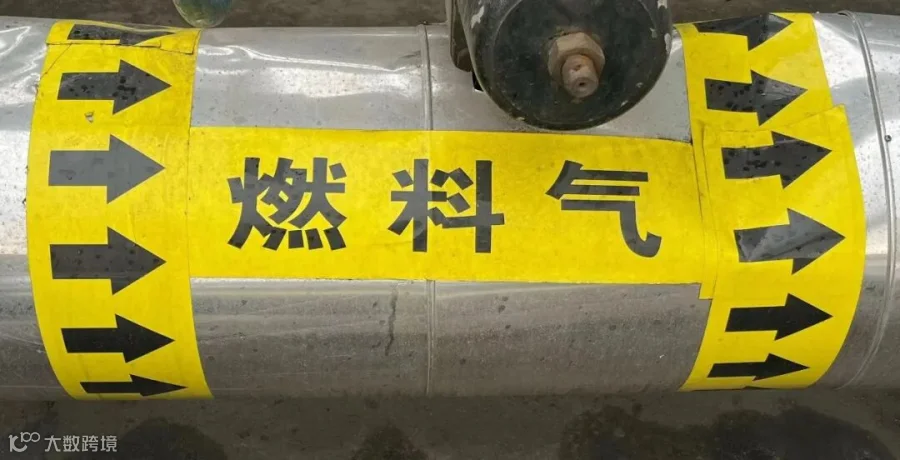

工业管道内物质的流向一般直接用箭头表示。
也可以用标牌指向。
如果管道里的物质是双向，就用双向箭头表示。
消防标识

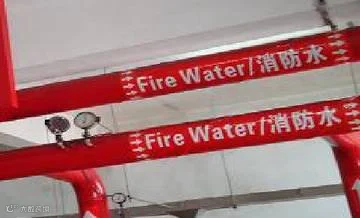

标准中规定了工业生产中应设置消防专用管道，并在管道上标识出来。
这些标识有啥用？
还不会做管道标识？
2、在管道上以宽为150mm的色环标识
3、在管道上以长方形的识别色标牌标识
4、在管道上以带箭头的长方形识别色标牌标识
5、在管道上以系挂的识别色标牌标识
管道标识一般设置在什么位置呢？
管道色环尺寸是固定不变的吗？

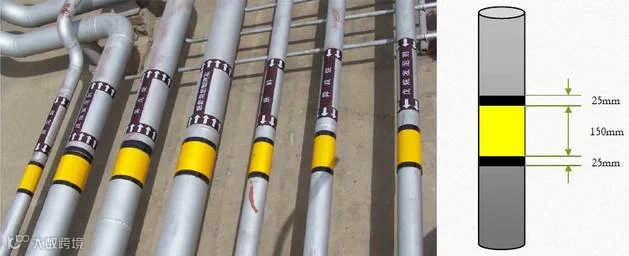

《GB7231-2003》中规定在管道上以宽为150mm的色环进行标识，考虑到管径的大小和管道的高低，及离操作面的远近，必须起到起到安全警示作用。所以根据现场情况，管道色环的大小可做相应的调整。

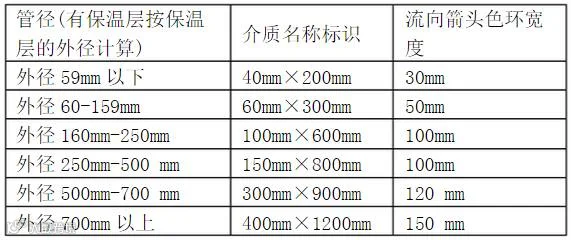

《GB7231-2003》对应的管道色环尺寸如下表所示。

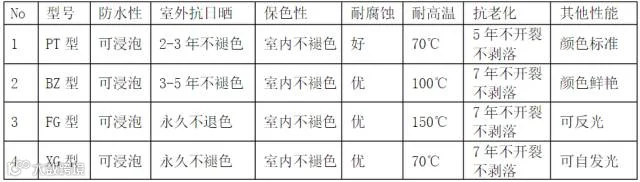

这些工业管道色环的性能有什么要求？
附工业管道涂颜色和注字规定表 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1、对于采暖装置一律涂刷银漆，不注字。
2、通风管道（塑料管除外）一律涂灰色。
3、对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。
4、对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。
5、对于保温涂沥青的防腐管道，均不涂色。

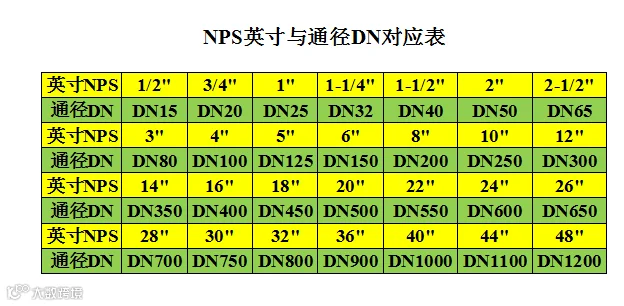

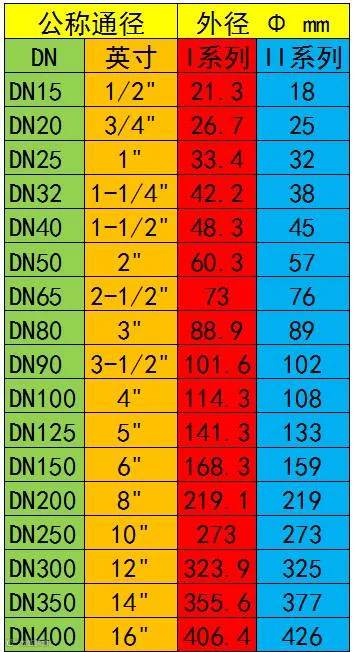

DN是中国与欧洲体系常用的规格单位，同样是标识管道、阀门、法兰、管件、泵类的规格，如DN250。
DN是指管道的公称直径(也称为公称通径)，注意：这既不是外径也不是内径，是外径与内径的平均值，称平均内径。
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
3-1/2"=DN90
