管道压力是指流体在管道内所承受的压力，它是流体在管道内流动过程中重要的物理属性之一。

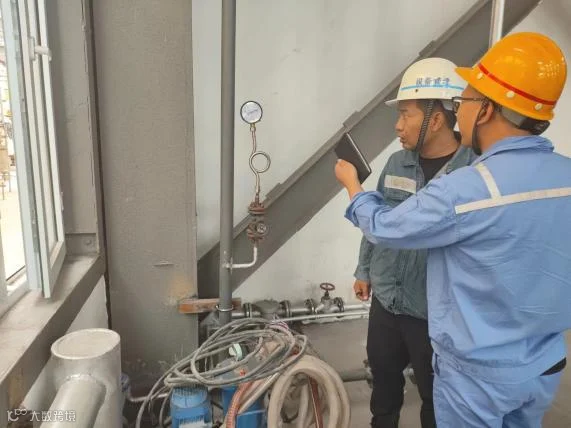

如何验证管道是否达到设计、使用要求，就要用压力试验来检测。管道的压力试验是用来检验管道系统的强度和严密性的重要手段。试验通常以液体或气体为试验介质，对管道系统逐步加压，达到规定的试验压力，故称为水压试验和气压试验。

水压试验是测试管道压力的常用方法之一，它是将水注入管道中，通过测量水的压力来测试管道的抗压能力。水压试验具有操作简单、成本低等优点，但需要注意水的压缩性和试验结果的准确性。

气压试验是测试管道压力的另一种方法，它是将气体注入管道中，通过测量气体的压力来测试管道的抗压能力。气压试验具有对环境影响小、试验结果准确等优点，但需要注意气体的可压缩性和试验安全。

管道在试压前，应做好以下准备工作并满足相应条件：

一、在管道系统试压前，应由施工单位、建设（使用）单位和有关部门联合检查确认下列条件：

1、管道系统全部按设计文件安装完毕；

2、管道支吊架的型式、材质、安装位置正确，数量齐全，紧固程度和焊接质量合格；

3、焊接及热处理工作已全部完成；

4、焊缝及检查的部位不应隐蔽；

5、试压用的临时加固措施安全可靠，临时盲板加置正确，标志明显，记录完整；

6、试压用的检测仪表的量程精度等级、检定期符合要求；

7、有经批准的试验方案，并经技术交底。

二、管道系统的压力试验以液体为介质时，其试验压力及液体温度应符合下列规定：

1、真空管道为0.2Mpa；

2、液体压力试验的压力为设计压力的1.5倍；

3、液体压力试验时选用液体的温度：当设计未作规定时，非合金钢和低合金钢的管道系统，液体温度不得低于5℃；合金钢的管道系统液体温度不得低于15℃；且应高于相应金属材料的脆性转变温度。

三、方法

1、管道系统压力试验应用洁净水进行；

2、液体压力试验时，必须排除系统内的空气，升压应分级缓慢进行，达到试验压力后停压10min，然后降至设计压力，再停压30min。不降压、无泄漏和无变形为合格；

3、在试压过程中若有泄漏，不得带压处理，待泄压修复后重新试验；

4、管道系统试压合格后，应缓慢降压。并将系统内的介质排净同时注意环境保护；

5、管道系统试压完毕后应及时拆除所用的盲板，核对记录，并填写管道系统试压记录。

除此之外，还有另外两种管道检测方法：真空度试验和泄露性试验。

真空度试验：对管道系统抽真空，使管道系统内部形成负压。以管道系统在规定时间内的增压率，检验管道系统的严密性。

泄漏性试验：以气体为试验介质，在设计压力下，采用发泡剂、显色剂、气体分子感测仪或其他专门手段等，检查管道系统中的泄漏点。

在进行管道压力试验时，应遵循相应的安全规定和程序，以确保人员安全和试验的有效性。
