一、校验前准备
1. 设备工具：标准压力源（精度≥0.05级，适配量程0~34.5 bar）、精密数字压力计万用表（蜂鸣档测触点通断）、1/4"开口扳手/内六角扳手（调设定值）密封连接管路、生料带、绝缘电阻表（测绝缘，≥20MΩ为合格）。
2. 安全操作：开关断电卸压，拆除现场管路/信号线并做好标识，环境温度保持(20±5)℃，无振动、无腐蚀性气体。
二、校验连接

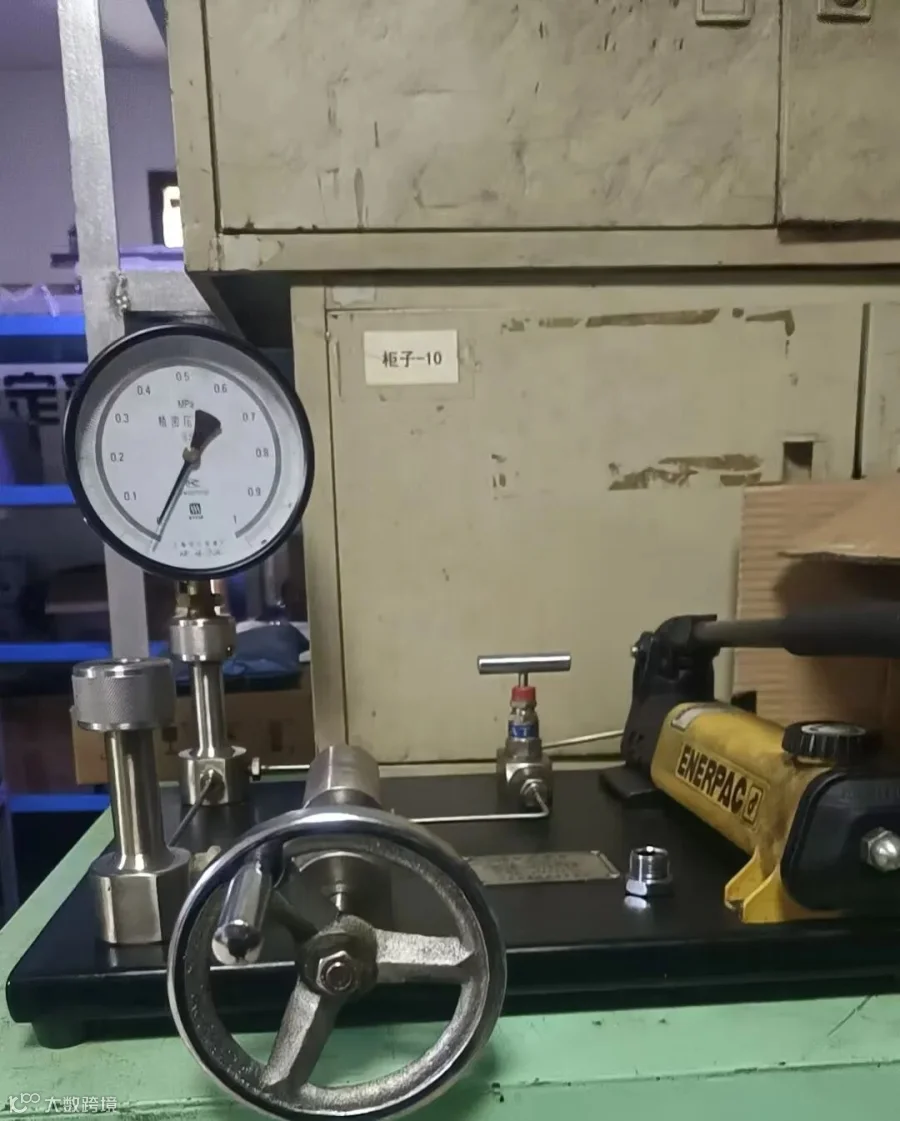

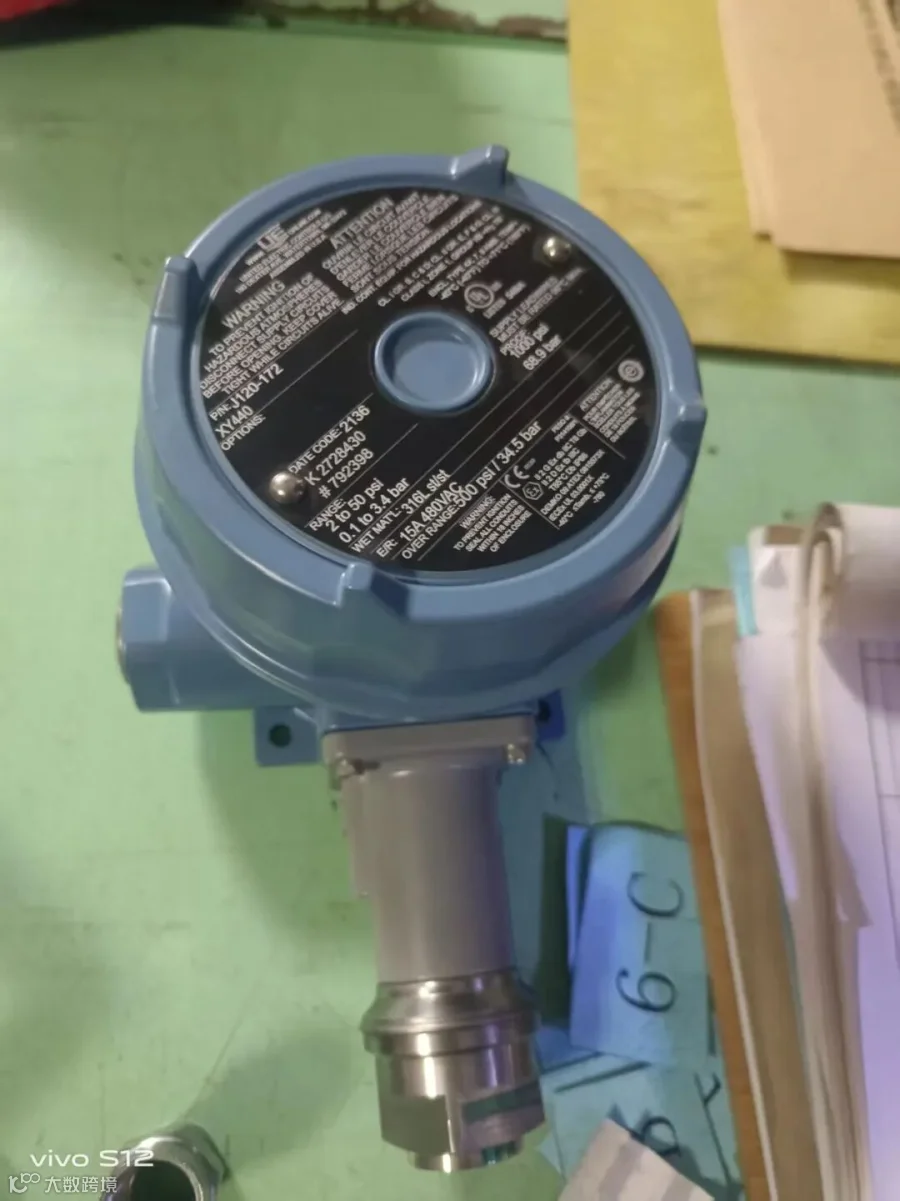

1. 按“标准压力源→连接管路→UE压力开关→精密数字压力计”密封连接压力回路，确保无泄漏。
2. 万用表调至蜂鸣档，红表笔接COM端子，黑表笔接NO/NC端子（按需测常开/常闭触点）。
3. 用绝缘电阻表测触点与外壳绝缘，阻值≥20MΩ方可继续。
三、核心校验步骤
1. 密封性测试：缓慢加压至开关量程上限（34.5 bar），保压5分钟，观察精密压力计示值无压降即为密封合格。
2. 升压动作值校验：缓慢加压至设定值附近（参考铭牌210 psi），放慢加压速率（每级≤量程1%）；当万用表蜂鸣/通断状态突变时，记录标准压力源的升压动作值；继续加压至量程上限，确认触点状态稳定无误动作。
3. 降压复位值校验：缓慢降压至复位值附近，放慢降压速率；当万用表触点恢复初始通断状态时，记录降压复位值；计算切换差：切换差=升压动作值-降压复位值。
4. 重复校验：同一设定点重复3次校验，取平均值减少误差，确保数据稳定。
四、校验收尾
1. 缓慢卸除压力，拆除连接管路，恢复开关现场安装状态。
2. 核对校验数据：动作值/复位值偏差≤量程的±1%为合格，切换差符合铭牌标注。
3. 粘贴校验合格标识，填写校验记录（含型号、量程、实测值、校验日期）。
六、常见问题处理
1. 触点不动作：检查调节螺钉位置，排查触点氧化/机械卡滞；
2. 压力泄漏：重新紧固管路接头，更换密封垫片；
3. 重复校验偏差大：加压/降压速率过快，需放慢操作节奏。
