混流式水轮发电机组应用实例

混流式水轮发电机组应用实例 杭州力源发电设备有限公司
2017-10-27
2
导读:混流式水轮发电机组应用实例

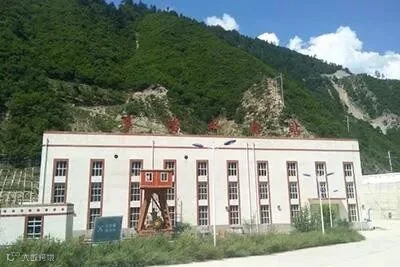

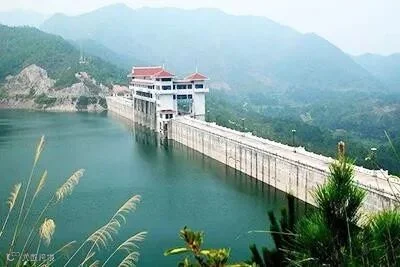

四川毛尔盖晴朗电站




 晴朗水电站位于四川省阿坝藏族羌族自治州黑水县境内,为毛尔盖河流域梯级开发方案中自上而下的第二梯级。工程采用引水式开发,开发任务为水力发电,闸址位于晴朗乡登棚沟与冬盆沟之间,厂址位于晴朗乡俄多沟上游,闸、厂相距约20Km,引水隧洞16169.142m。


装机:3×60MW混流      额定水头:  361M

转速: 500rpm                转轮直径: 2.35

电压:10.5KV                 出厂时间 :2009.12

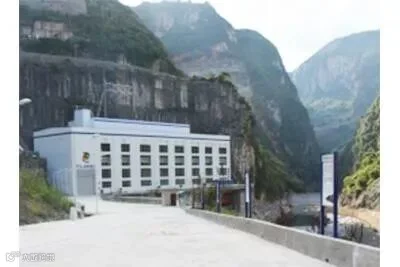

四川九龙县踏卡水电站


踏卡水电站位于四川省甘孜州九龙县境内九龙河下游支流--踏卡河上,是踏卡河梯级开发方案中的第二级,工程开发任务为水力发电,采用引水发电。枢纽主要建筑特由首部枢纽,引水系统和厂区组成。电站装机2X55MW



装机:2×55MW 混流      额定水头:  412M

转速: 600rpm                转轮直径: 2.08

电压:10.5KV                 出厂时间 :2009.12



四川木里河上通坝水电站

       上通坝水电站为四川华电木里河公司在木里河上梯级开发的四个电站的第一级,闸坝引水式电站, 闸址以上流域面积为5522平方公里,多年平均流量85.9立方米/秒,平均年径流量27.2亿立方米。项目总投资26亿,计划2017年8月底首台机组发电。

装机:3×80MW 混流      额定水头:  250M

转速: 375rpm                转轮直径: 2.62

电压:13.8KV                 出厂时间 :2015.12




四川康定龙洞水电站


龙洞水电站位于四川省甘孜藏族自治州康定县境内,项目总装机容量16.5万千瓦,电站水库正常蓄水高程2440米,库容量11.1万立方米,为中型日调节水库。

装机:3×55MW 混流      额定水头:  270M

转速:500pm                转轮直径: 2.22

电压:13.8KV                 出厂时间 :2016.11




重新梅溪河渡口坝水电站


 梅溪河渡口坝水电站为混合式电站,位于重庆市奉节县新政乡梅溪河上游河段,是梅溪河梯级规划的第一级。该电站是一座以发电为主,兼具旅游、防洪等综合效益的Ⅲ等中型工程。渡口坝水电站工程主要建筑物包括挡(泄)水建筑物、取水建筑物、引水建筑物和电站厂房,电站总装机容量12.9万千瓦

装机:2×64.5 MW 混流      额定水头: 310M

转速:500pm                      转轮直径: 2.3

电压:10.5KV                    出厂时间 :2012.6




贵州金元集团毛家河水电站


 毛家河水电站装机规模为3×60MW,年发电量6.514亿kw/h,年利用小时3619小时,保证出力30.3MW,设计引用流量165 m3/s,水库正常蓄水位1300m,库容为1280万m3;电站位于北盘江上游支流清水河上,电站距六盘水70km,毗邻杭瑞高速,距入口处仅30公里,交通便利。

装机:3×61.5 MW 混流      额定水头: 126M

转速:250pm                      转轮直径: 2.85

电压:10.5KV                    出厂时间 :2014.5




云南木星土水电站


木星土水电站位于云南省迪庆州香格里拉县东部的洛吉乡境内,厂房位于虎跳峡下游约50公里的金沙江边。

中文名 木星土水电站 位于云南省迪庆州香格里拉县。是尼汝河流域梯级电站的第四级电站。大坝为混凝土溢流坝,坝顶长115.0米,坝顶高程1913.6米,坝底高程1894.5米,最大坝高19.1米。大坝正常蓄水位1910.5米,总库容量46.87万立方米,系日调节水库。木星土水电站工程开发任务为发电,规划安装两台单机容量为6万的混流式水轮发电机组,总装机容量12万千瓦。引用流量为35.08立方米/秒(其中水轮机引用流量34.88立方米/秒,生态引用流量0.2立方米/秒),电站装机2台,单机容量60MW,总装机容量120MW。主体建筑物主要有:混凝土溢流坝、泄洪冲沙消能建筑物、发电引水系统及电站建筑物。本工程为中型工程,主要建筑物为3级,次要建筑物为4级。电站厂房设计洪水P=2%,校核洪水P=0.5%。

装机:2×60 MW 混流        额定水头: 384M

转速:600pm                      转轮直径: 2.1

电压:10.5KV                     出厂时间 :2011.4




四川白水江多诺水电站




多诺水电站位于四川省九寨沟县白水江流域上游河段,属黑河-白水江流域梯级水电规划“一库七级”方案中的龙头水库电站。电站由面板堆石坝及泄水建筑物、引水系统、厂房枢纽组成。本电站的工程任务是发电,电站采用混合式开发,电站装机2台,合计容量100MW。电站采用引水式开发,开发任务主要为发电,兼顾九寨沟县城市建设、景观用水和下游环境生态用水。

大坝为面板堆石坝,相应库容5622万立方米,调节库容4915万立方米,具有年调节性能;引水隧洞采用方圆形隧洞断面,全长15.16km,压力管道全长931.219m,采用钢板衬砌;厂房为地面厂房。



装机:2×50 MW 混流        额定水头: 305M

转速:500pm                      转轮直径: 2.2

电压:13.8KV                     出厂时间 :2012.8



老挝南俄5电站


       老挝南俄5(Nam Ngum 5)水电站位于老挝南俄河上游右岸支流南汀(Nam Ting)河上,南俄河是老挝最早进行梯级水电开发的河流。Nam Ngum5水电站装机容量2×60MW,保证出力44.8MW,为年调节性能电站,年发电量5.07亿kWh,年利用小时4225h。

装机:2×60 MW 混流        额定水头: 337M

转速:500pm                      转轮直径: 2.32

电压:10.5KV                     出厂时间 :2012.8

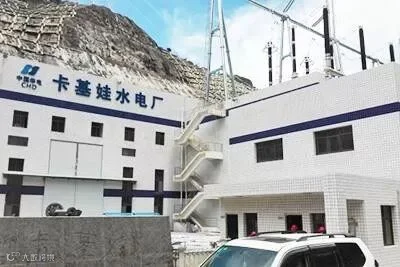

四川木里河卡基娃水电站




木里河卡基娃水电站,系木里河干流“一库六级”水电规划的第二级水库电站。面板堆石坝坝高171米,居国内同类坝型前10位;采用一条有压接无压泄洪洞和一条开敞式进口竖井旋流泄洪洞的组合泄洪消能方式。水库总库容3.75亿立方米,具年调节能力。采用混合式开发,引水隧洞长6.36km。设计装机容量452.4MW(含12.4MW生态流量小机组),多年平均年发电量19.91亿kw·h,工程静态总投资53.42亿元。工程建设总工期为48个月。卡基娃水电站具有年调节能力,对下游梯级电站的补偿效益突出。

装机:4×110 MW 混流        额定水头: 245M

转速:333.3pm                      转轮直径:3.1

电压:13.8KV                     出厂时间 :2014.6
