『机械设备』污水处理中常用的3种阀门，你了解吗？

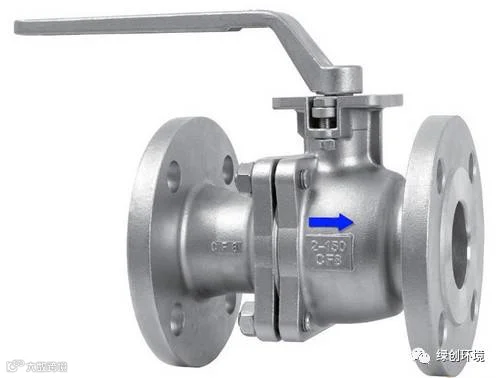

1、球阀

1.1 球阀的定义

球阀(ball valve 在海工和船舶领域应为截止阀），标准GB/T21465-2008《阀门术语》中定义为：启闭件（球体）由阀杆带动，并绕球阀轴线作旋转运动的阀门。

一般来说，球阀就是里面有个铜球的阀门，旋转90度就出水的那种水龙头用的就是球阀。

1.2 球阀的分类

球阀按结构形式可分浮动球球阀，固定球球阀和弹性球球阀

1.2.1 浮动球球阀

球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。

浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

1.2.2 固定球球阀

球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。

为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

1.2.3 弹性球球阀

球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。

弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。

球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

2、闸阀

2.1 闸阀的定义

闸阀是指关闭件（闸板）沿通路中心线的垂直方向移动的阀门；在管路中主要作切断用；是使用很广的一种阀门，一般口径DN≥50mm的切断装置都选用它，有时口径很小的切断装置也选用闸阀。

一般来说，顶上有个圆盘，要拧好几圈才出水的水龙头里面的阀门是闸阀。

2.2 闸阀的优缺点

闸阀有以下优点：

①流体阻力小。

②开闭所需外力较小。

③介质的流向不受限制。

④全开时，密封面受工作介质的冲蚀比截止阀小。

⑤体形比较简单，铸造工艺性较好。

闸阀也有不足之处：

①外形尺寸和开启高度都较大。安装所需空间较大。

②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。

③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。

2.3闸阀的分类

2.3.1 按闸板的构造分类

闸阀按闸板的构造可分为平行式闸阀和楔式闸阀

1）平行式闸阀

密封面与垂直中心线平行，即两个密封面互相平行的闸阀。

在平行式闸阀中，以带推力楔块的结构最常为常见，既在两闸板中间有双面推力楔块，这种闸阀适用于低压中小口径（DN40—300mm）闸阀。也有在两闸板间带有弹簧的，弹簧能产生予紧力，有利于闸板的密封。

2）楔式闸阀

密封面与垂直中心线成某种角度，即两个密封面成楔形的闸阀。

密封面的倾斜角度一般有2°52´，3°30´，5°， 8°， 10°等，角度的大小主要取决于介质温度的高低。一般工作温度愈高，所取角度应愈大，以减小温度变化时发生楔住的可能性。

在楔式闸阀中，又有单闸板，双闸板和弹性闸板之分。单闸板楔式闸阀，结构简单，使用可靠，但对密封面角度的精度要求较高，加工和维修较困难，温度变化时楔住的可能性很大。双闸板楔式闸阀在水和蒸气介质管路中使用较多。它的优点是：对密封面角度的精度要求较低，温度变化不易引起楔住的现象，密封面磨损时，可以加垫片补偿。但这种结构零件较多，在粘性介质中易粘结，影响密封。更主要是上、下挡板长期使用易产生锈蚀，闸板容易脱落。弹性闸板楔式闸阀，它具有单闸板楔式闸阀结构简单，使用可靠的优点，又能产生微量的弹性变形弥补密封面角度加工过程中产生的偏差，改善工艺性，现已被大量采用。

2.3.2 按阀杆的构造分类

闸阀按阀杆的构造又可以分为明杆闸阀和暗杆闸阀。

1）明杆闸阀

阀杆螺母在阀盖或支架上，开闭闸板时，用旋转阀杆螺母来实现阀杆的升降。这种结构对阀杆的润滑有利，开闭程度明显，因此被广泛采用。

明杆闸阀

2）暗杆闸阀

阀杆螺母在阀体内，与介质直接接触。开闭闸板时，用旋转阀杆来实现。这种结构的优点是：闸阀的高度总保持不变，因此安装空间小，适用于大口径或对安装空间受限制的闸阀。此种结构要装有开闭指示器，以指示开闭程度。这种结构的缺点是：阀杆螺纹不仅无法润滑，而且直接接受介质侵蚀，容易损坏。

暗杆闸阀

3、蝶阀

3.1 蝶阀的定义

蝶板在阀体内绕固定轴旋转的阀门，叫蝶阀。

一般来讲，蝶阀好像都比较大。

作为密封型的蝶阀，是在合成橡胶出现以后，才给它带来了迅速的发展，因此它是一种新型的截流阀。在我国直至二十世纪八十年代，蝶阀主要作用于低压阀门，阀座采用合成橡胶，到九十年代，由于国外交流增多，硬密封〈金属密封〉蝶阀得以迅速发展。目前已有多家阀门厂能稳定地生产中压金属密封蝶阀，使蝶阀应运领域更为广泛。

非密封形蝶阀：关闭时不能保证密封的蝶阀。在管路中只能做节流用，密封圈通常是用金属制成的。

蝶阀能输送和控制的介质有水、凝结水、循环水、污水、海水、空气、煤气、液态天然气、干燥粉末、泥浆、果浆及带悬浮物的混合物。

目前国产蝶阀参数如下：

公称压力：PN0.25——4.0MPa

公称统径：DN100——3000mm

工作温度：≤425℃

3.2 蝶阀的特点

（1）结构简单，外形尺寸小。由于结构紧凑，结构长度短，体积小，重量轻，适用于大口径的阀门。

（2）流体阻力小，全开时，阀座通道有效流通面积较大，因而流体阻力较小。

（3）启闭方便迅速，调节性能好，蝶板旋转90°既可完成启闭。通过改变蝶板的旋转角度可以分级控   制流量。

（4）启闭力矩较小，由于转轴两侧蝶板受介质作用基本相等，而产生转矩的方向相反，因而启闭较省力。

（5）低压密封性能好，密封面材料一般采用橡胶、塑料、故密封性能好。受密封圈材料的限制，蝶阀的使用压力和工作温度范围较小。但硬密封蝶阀的使用压力和工作温度范围，都有了很大的提高。

3.3 蝶阀种类

根据连接方式：法兰式、对夹式。

根据密封面材料；软密封、硬密封。

根据结构形式，蝶阀可分成以下类型：板式、斜板式、偏置板式、杠杆式。

3.4 蝶阀的结构

蝶阀主要由阀体、蝶板、阀杆、密封圈和传动装置组成。

（1）阀体    阀体呈圆筒状，上下部分各有一个圆柱形凸台，用于安装阀杆。蝶阀与管道多采用法兰连接；如采用对夹连接，其结构长度最小。

（2）阀杆     阀杆是蝶板的转轴，轴端采用填料函密封结构，可防止介质外漏。阀杆上端与传动装置直接相接，以传递力矩。

（3）蝶板     蝶板是蝶阀的启闭件。
