光伏发电项目对地形精度要求高，传统测量及无人机倾斜摄影受植被遮挡影响大，广州市城市规划勘测设计研究院 李冠兰在《基于机载 LiDAR技术的光伏场区 1 ∶500 地形图测绘研究》一文中围绕机载LiDAR技术在光伏场区1∶500地形图测绘中的应用展开深入研究，核心目的是解决传统测绘技术在植被密集区域难以精准获取地表高程信息、无法满足光伏项目地形精度要求的痛点，通过完整的技术实践与精度检验，验证该技术的可行性与实用性，为光伏电站规划设计提供可靠的地形数据支撑。
一、研究背景与研究意义
随着光伏发电产业的快速发展，林光互补、农光互补等光伏项目日益增多，此类项目多选址于山区、丘陵等植被覆盖广泛、地形复杂的区域，对地形图的精度要求极高，尤其是1∶500比例尺地形图，需精准反映地表微地形特征，为光伏组件排布、支架设计、排水系统规划等提供核心数据。
传统地形测量方法（如全站仪实测）效率低下，受地形、植被遮挡影响大，难以适应大面积光伏场区的测绘需求；无人机倾斜摄影测量虽能快速获取地表影像并生成三维模型，但受植被遮挡限制，无法穿透植被冠层获取真实地表高程数据，易出现地形失真，无法满足光伏项目的精度标准。在此背景下，机载LiDAR（激光探测与测量）技术凭借其激光穿透性强、测量精度高、数据获取效率高的优势，成为解决植被密集区域地形测绘难题的关键技术，本文正是基于此开展相关研究与实践。
二、核心研究内容与技术实施流程
本文明确了机载LiDAR技术在光伏场区1∶500地形图测绘中的完整实施流程，涵盖外业数据采集、内业数据处理、成果生产三个核心环节，每个环节均结合光伏场区的地形特点与精度要求进行了优化设计。

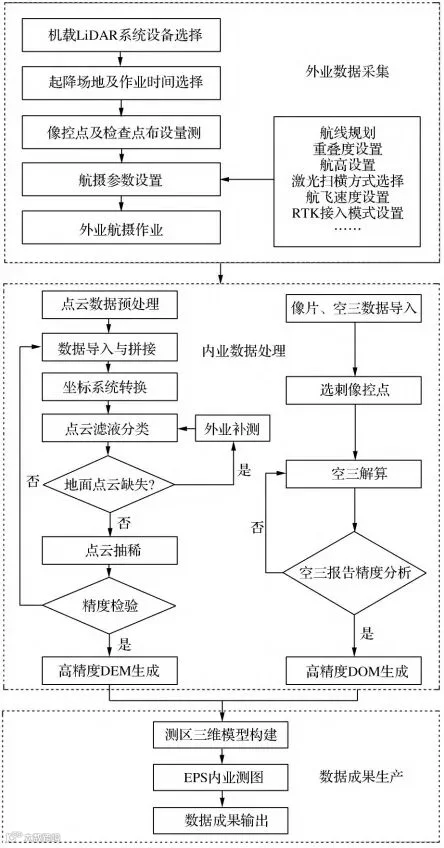

机载 LiDAＲ系统地形图测绘技术流程
（一）外业数据采集
外业数据采集是确保测绘成果精度的基础，本文结合光伏场区的实际情况，制定了针对性的采集方案：
设备选择：本次研究采用大疆经纬M300 RTK旋翼无人机，搭载禅思L1激光雷达进行外业数据采集，充分发挥机载LiDAR系统强大的穿透能力，获取研究区地表地物点云数据。

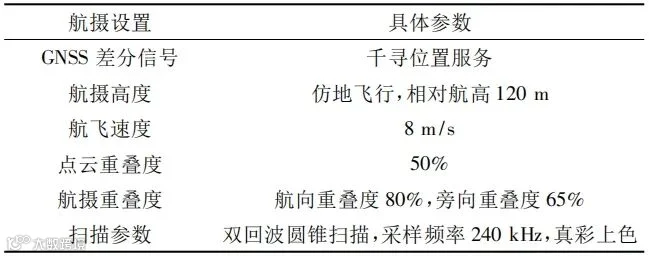

航摄参数设置：根据光伏场区的地形坡度、植被覆盖度，合理设置航高、航速、激光点密度等参数，确保激光束能够有效穿透植被冠层，减少植被遮挡对地表点云采集的影响，同时保证点云数据的密度与均匀性，满足1∶500地形图的精度要求。
像控点与检查点布设：在光伏场区内均匀布设像控点，优先选择视野开阔、无植被遮挡、不易被破坏的区域（如道路交叉口、田埂拐角等），采用全站仪实测像控点的精准坐标；同时布设一定数量的检查点，用于后续成果的精度检验，确保外业数据采集的可靠性。
（二）内业数据处理
内业数据处理是将外业采集的原始数据转化为可用地形数据的核心环节，主要包括以下步骤：
原始数据预处理：对机载LiDAR获取的点云数据进行去噪处理，剔除因植被、云层、飞鸟等干扰产生的无效点云，保留反映真实地表的有效点云；同时对航摄影像进行畸变校正、影像匹配等预处理，确保影像数据的清晰度与准确性。
点云滤波与分类：采用适合植被密集区域的点云滤波算法，分离地表点与植被点、建筑物点等非地表点，精准提取地表点云，解决植被遮挡导致的地表信息缺失问题；对提取的地表点云进行分类整理，为后续DEM（数字高程模型）生成提供基础。
像片空三解算：结合预处理后的航摄影像与像控点坐标，进行空中三角测量解算，获取影像的外方位元素，实现影像与点云数据的精准匹配，确保地形数据与影像数据的一致性。
DEM与DOM生成：基于分类后的地表点云，生成高精度DEM，精准反映地表高程变化；结合空三解算结果，生成DOM（数字正射影像图），为地形图绘制提供直观的影像背景。

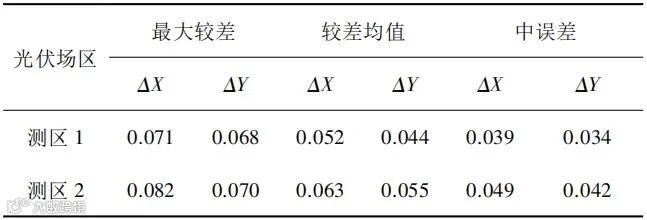

平面点位精度统计( 单位: m)
（三）成果生产
以DEM、DOM数据及分类后的点云数据为基础，构建光伏场区的三维立体模型，直观呈现场区的地形地貌、植被分布等情况；随后利用EPS地理信息绘图软件，结合三维模型与影像数据，按照1∶500地形图的规范要求，绘制等高线、地物、地貌等要素，生成完整的1∶500地形图成果，同时输出点云数据、DEM、DOM等辅助数据，满足光伏项目规划设计的多方面需求。

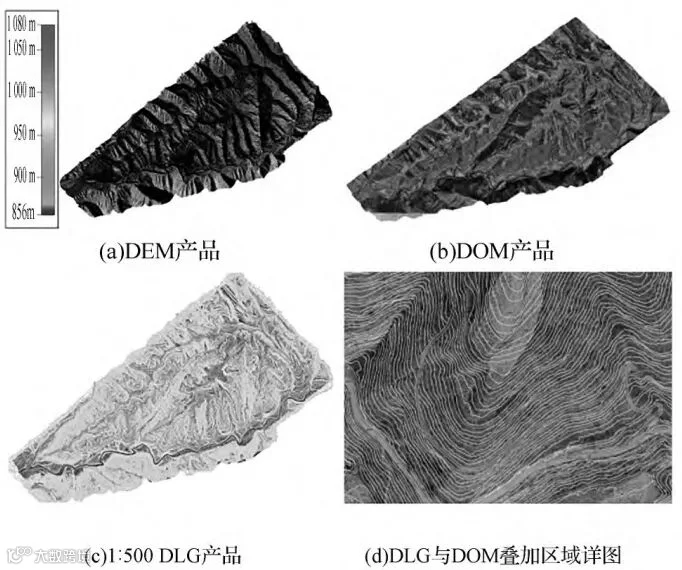

研究区部分区域机载 LiDAＲ系统测绘成果
三、项目应用实例与精度检验
本文以某山区林光/农光互补光伏项目为实际应用案例，该项目场区植被覆盖广泛（植被覆盖率较高），地形起伏较大，存在较多陡坡、沟壑等复杂地形，传统测绘方法与无人机倾斜摄影均无法满足精度要求，采用本文所述的机载LiDAR技术开展测绘作业。
为确保成果精度，项目实施过程中，针对植被密集区域的特点，优化了点云滤波算法与航摄参数，对植被遮挡严重、点云缺失的区域进行了补测，确保地表点云的完整性与准确性。作业完成后，采用检查点对测绘成果进行精度检验，检验指标包括点云高程中误差、像片平面点位中误差等，检验结果显示，所有指标均符合《1∶500 1∶1000 1∶2000地形图图式》《低空数字航空摄影测量外业规范》等相关标准要求，证明了机载LiDAR技术在该类光伏场区测绘中的适用性与可靠性。
四、研究结论与应用价值
通过本文的研究与项目实践，得出以下核心结论：
机载LiDAR技术凭借其激光穿透性强的优势，能够有效穿透植被冠层，精准获取植被密集区域的真实地表高程信息，解决了传统测绘技术与无人机倾斜摄影受植被遮挡的痛点，弥补了现有测绘技术在光伏场区测绘中的不足。
本文制定的机载LiDAR技术测绘流程（外业采集-内业处理-成果生产），结合光伏场区的地形特点进行了优化，操作可行、效率较高，能够快速完成大面积光伏场区的1∶500地形图测绘，大幅提升测绘工作效率，降低作业成本。
机载LiDAR技术获取的地形数据精度高，能够精准表达光伏场区的微地形特征，生成的地形图、DEM、DOM等成果，可全面满足光伏电站规划、设计、施工等各个环节的地形数据需求，为光伏项目的顺利推进提供可靠的技术支撑。
本文的研究成果，不仅解决了植被密集区域光伏场区1∶500地形图测绘的技术难题，也为同类地形条件下的测绘工作提供了可借鉴的技术方案，推动了机载LiDAR技术在光伏发电产业中的推广与应用，具有较强的实践价值与指导意义。
