大家好，

请仔细看看图1和图2的红色标注的区别：

图 1

↓↓

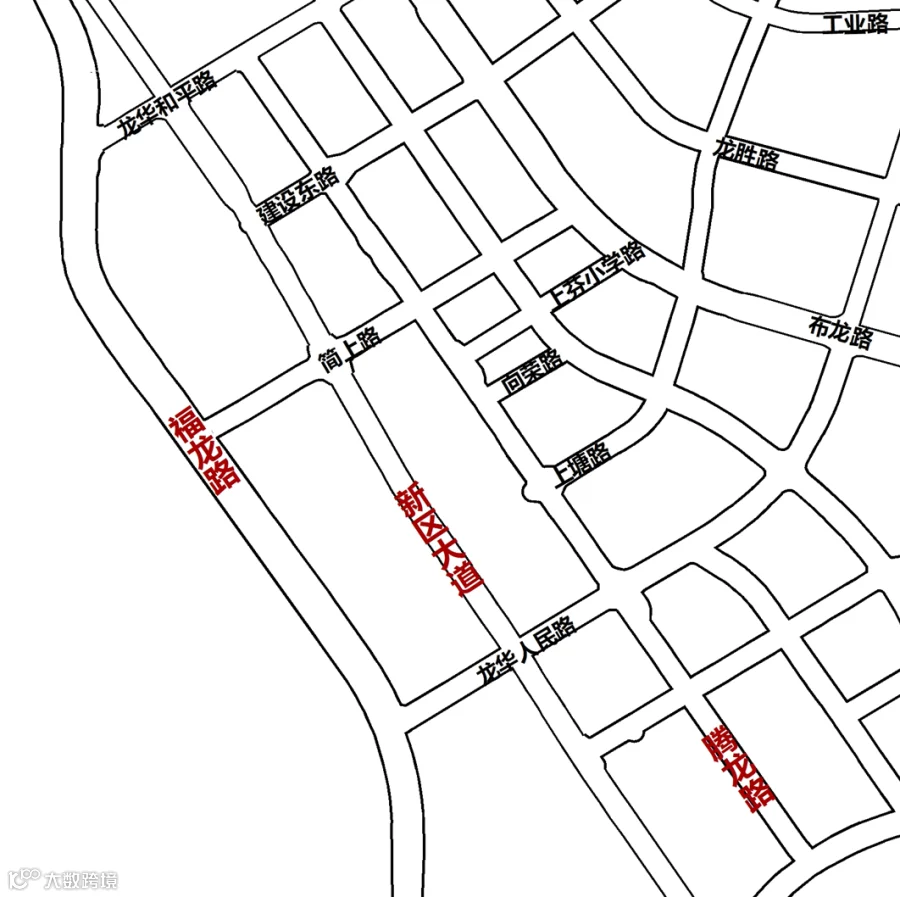

图 2

↓↓

没错，

图2的纵向道路的标注，

也随着道路方向进行了竖向的表达。

这种标注，

在我们进行路网、水系、管网等内容表达的时候，

特别实用并且常用！

那么，

如何批量实现标注方向的自动变化呢？

其实GIS两步就可以搞定！

第一步—切换Maplex标注引擎

首先需要将标准标注引擎切换为Maplex标注引擎。

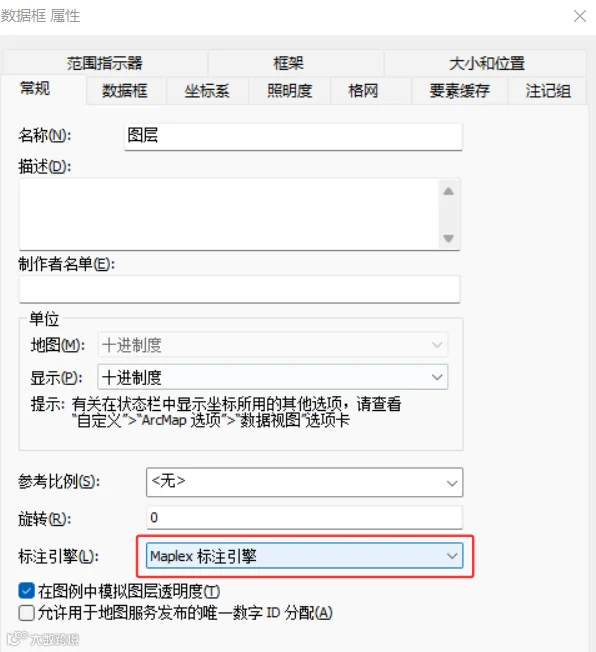

右击数据框，在弹出的快捷菜单中单击“属性”，切换到“常规”选项卡，在“标注引擎”下选择“Maplex”标注引擎。

你是不是好奇，“Maplex标注引擎”到底是个啥？

先来个专业的解释：“Maplex标注引擎”是高级、智能的地图文本放置与冲突解决系统，其本质是一个基于规则约束的优化算法引擎，旨在自动化地解决地图标注中两大核心难题：定位与冲突。

再来个通俗易懂的解释：Maplex就是一个更高级、更智能的“地图文字排版工具”。它不再机械地放置文字，而是像一位专业的绘图员，运用各种策略（换位、缩写、压盖、弯曲、缩放等），在有限的地图空间内，解决标注之间的冲突，最大限度地让更多标注清晰、美观、符合逻辑地显示出来。

总是，用Maplex标注引擎，可以让图纸标注更智能、更便捷，更美观！

第二步—设置字符方向

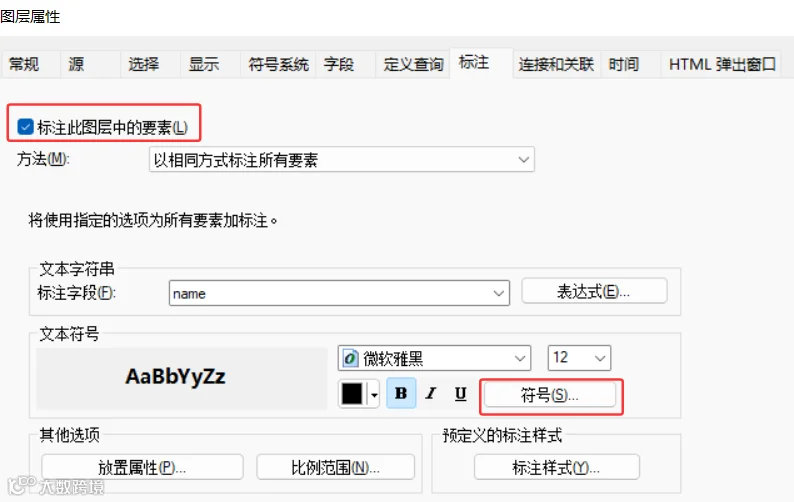

右击路网数据，在弹出的快捷菜单中单击“属性”，打开“属性”对话框后，切换到“标注”选项卡，勾选“标注此图层中的要素”，在文本符号中单击“符号”按钮。

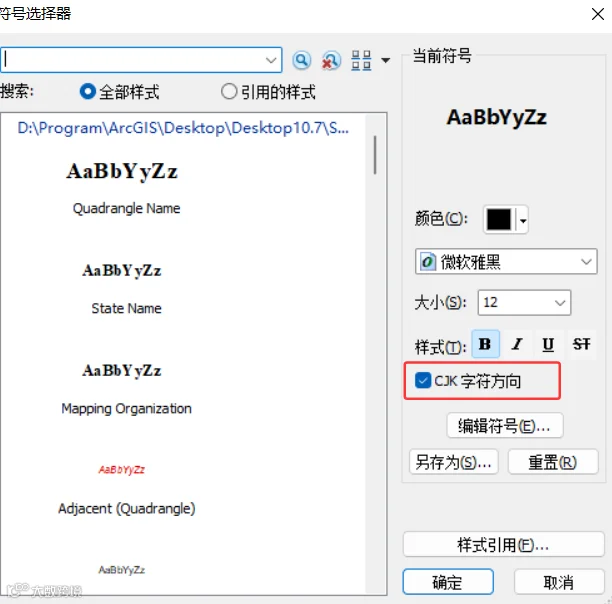

接下来就很关键了，在“符号选中器”中，一定要勾选“CJK字符方向”，其他样式自行设置即可，然后单击确定返回到工作界面。

这样，你就可以看到道路的标注方向批量实现了自动的变化！
